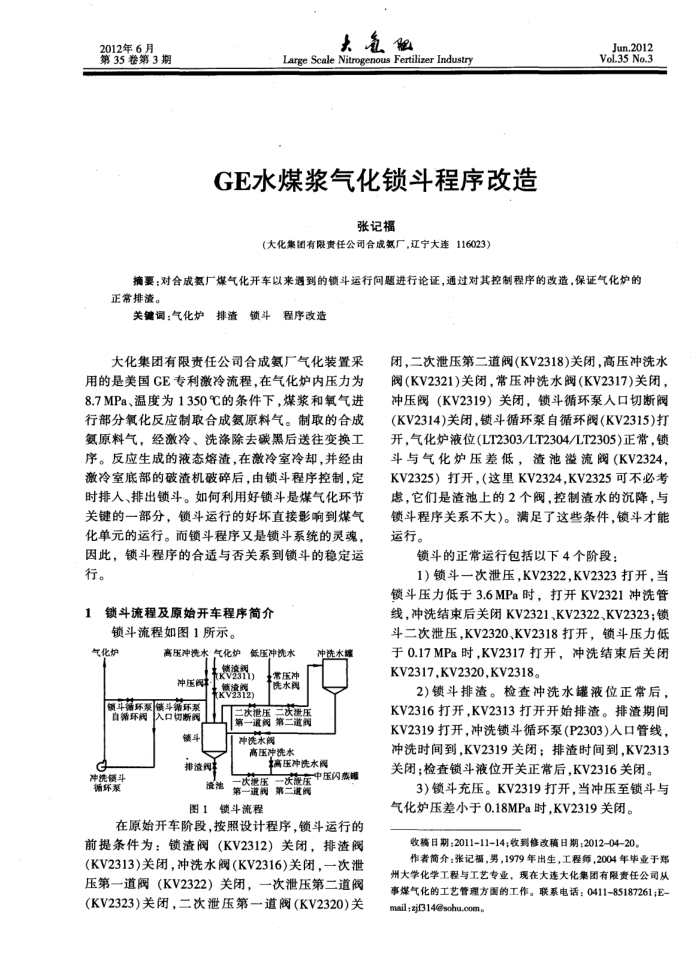

2012年6月
第35卷第3期
大氣
Large Scale Nitrogenous Fertilizer Industry
GE水煤浆气化锁斗程序改造
张记福
(大化集团有限责任公司合成氨厂，辽宁大连116023）
Jun.2012 Vol.35No.3
摘要：对合成氨厂煤气化开车以来遇到的锁斗运行间题进行论证，通过对其控制程序的改造，保证气化炉的正常排渣。
关键词：气化炉排渣锁斗程序改造
大化集团有限责任公司合成氨厂气化装置采
用的是美国GE专利激冷流程，在气化炉内压力为 8.7MPa、温度为1350℃的条件下，煤浆和氧气进行部分氧化反应制取合成氨原料气。制取的合成氨原料气，经激冷、洗涤除去碳黑后送往变换工序。反应生成的液态熔渣，在激冷室冷却，并经由激冷室底部的破渣机破碎后，由锁斗程序控制，定时排人、排出锁斗。如何利用好锁斗是煤气化环节关键的一部分，锁斗运行的好坏直接影响到煤气化单元的运行。而锁斗程序又是锁斗系统的灵魂，因此，锁斗程序的合适与否关系到锁斗的稳定运行。
1锁斗流程及原始开车程序简介
锁斗流程如图1所示。
气化炉
高压冲洗水气化炉低压冲洗水来落器，
落
锁斗蒲环泵锁斗循环系自铺环阀口切断阅
锁斗排盗风
G
冲洗锁斗循环泵
常压冲洗水阀
二次泄压二次进压一道闵第二道阀冲洗水阀
冲洗水器
高医冲洗水
高压冲洗水阀一次就压三次康压中压闪蒸罐
澄池
第一道阀第二道阀
图1锁斗流程
在原始开车阶段，按照设计程序，锁斗运行的前提条件为：锁渣阀（KV2312）关闭，排渣阀(KV2313)关闭，冲洗水阀（KV2316)关闭，一次泄压第一道阀（KV2322）关闭，一次泄压第二道阅(KV2323)关闭，二次泄压第一道阀（KV2320）关
闭，二次泄压第二道阀（KV2318)关闭，高压冲洗水阀（KV2321)关闭，常压冲洗水阀（KV2317)关闭，冲压阀（KV2319）关闭，锁斗循环泵人口切断阀(KV2314)关闭，锁斗循环泵自循环阀（KV2315)打开，气化炉液位(LT2303/LT2304/LT2305)正常，锁斗与气化炉压差低，渣池溢流阀（KV2324， KV2325）打开，（这里KV2324，KV2325可不必考虑，它们是渣池上的2个阀，控制渣水的沉降，与锁斗程序关系不大）。满足了这些条件，锁斗才能运行。
锁斗的正常运行包括以下4个阶段：
1）锁斗一次泄压，KV2322，KV2323打开，当锁斗压力低于3.6MPa时，打开KV2321冲洗管线，冲洗结束后关闭KV2321、KV2322、KV2323；锁斗二次泄压，KV2320、KV2318打开，锁斗压力低于0.17MPa时，KV2317打开，冲洗结束后关闭 KV2317,KV2320,KV2318。
2)锁斗排渣。检查冲洗水罐液位正常后， KV2316打开，KV2313打开开始排渣。排渣期间 KV2319打开，冲洗锁斗循环泵（P2303)人口管线，冲洗时间到，KV2319关闭；排渣时间到，KV2313 关闭：检查锁斗液位开关正常后，KV2316关闭。
3）锁斗充压。KV2319打开，当冲压至锁斗与气化炉压差小于0.18MPa时，KV2319关闭。
收稿日期：2011-11-14；收到修改稿日期：2012-0420。
作者简介：张记福，男，1979年出生，工程师，2004年丰业于郑州大学化学工程与工艺专业，现在大连大化集团有限责任公司从事煤气化的工艺管理方围的工作。联系电话；0411-85187261;E-mail:zjf314@sohu.com。
