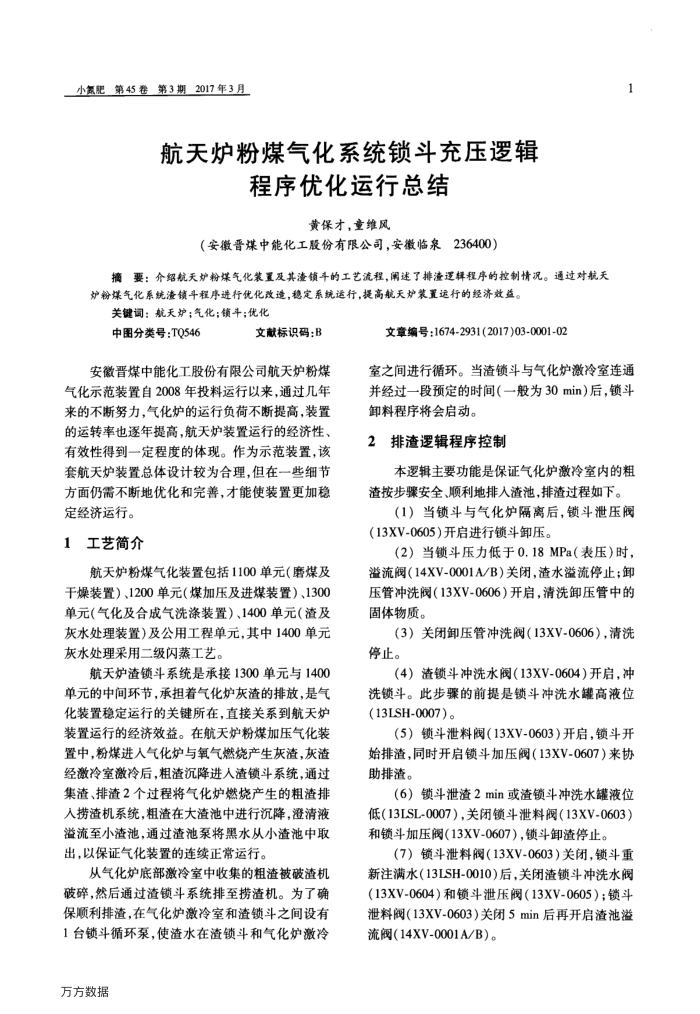

小氢肥第45卷第3期2017年3月
航天炉粉煤气化系统锁斗充压逻辑
程序优化运行总结
黄保才，童维风
（安徽晋煤中能化工股份有限公司，安徽临泉236400）
摘要：介绍航天炉粉煤气化装置及其渣锁斗的工艺流程，阐述了排渣逻辑程序的控制情况。通过对航天炉粉煤气化系统澄锁斗程序进行优化改造，稳定系统运行，提高航天炉装置运行的经济效益。
关键词：航天炉；气化；锁斗；优化
中图分类号：TQ546
文献标识码：B
安徽晋煤中能化工股份有限公司航天炉粉煤气化示范装置自2008年投料运行以来，通过几年来的不断努力，气化炉的运行负荷不断提高，装置的运转率也逐年提高，航天炉装置运行的经济性有效性得到一定程度的体现。作为示范装置，该套航天炉装置总体设计较为合理，但在一些细节方面仍需不断地优化和完善，才能使装置更加稳
定经济运行。 1工艺简介
航天炉粉煤气化装置包括1100单元（磨煤及于燥装置）、1200单元（煤加压及进煤装置）、1300 单元（气化及合成气洗涤装置）、1400单元（渣及灰水处理装置）及公用工程单元，其中1400单元灰水处理采用二级闪蒸工艺。
航天炉渣锁斗系统是承接1300单元与1400 单元的中间环节，承担着气化炉灰渣的排放，是气化装置稳定运行的关键所在，直接关系到航天炉装置运行的经济效益。在航天炉粉煤加压气化装置中，粉煤进人气化炉与氧气燃烧产生灰渣，灰渣经激冷室激冷后，粗渣沉降进人渣锁斗系统，通过集渣、排渣2个过程将气化炉燃烧产生的粗渣排人捞潜机系统，粗渣在大滑池中进行沉降，澄清渡溢流至小渣池，通过渣池泵将黑水从小渣池中取出，以保证气化装置的连续正常运行。
从气化炉底部激冷室中收集的粗渣被破渣机破碎，然后通过渣锁斗系统排至捞渣机。为了确保顺利排渣，在气化炉激冷室和渣锁斗之间设有 1台锁斗循环泵，使渣水在渣锁斗和气化炉激冷
万方数据
文章编号：1674-2931(2017)03-0001-02
1
室之间进行循环。当渣锁斗与气化炉激冷室连通并经过一段预定的时间（一般为30min）后，锁斗卸料程序将会启动。
2排渣逻辑程序控制
本逻辑主要功能是保证气化炉激冷室内的粗渣按步骤安全、顺利地排入渣池，排渣过程如下。
（1）当锁斗与气化炉隔离后，锁斗泄压阀(13XV-0605)开启进行锁斗卸压。
（2）当锁斗压力低于0.18MPa（表压）时，溢流阀（14XV-0001A/B）关闭，渣水溢流停止；卸压管冲洗闵（13XV-0606）开启，清洗卸压管中的固体物质。
（3）关闭卸压管冲洗阀（13XV-0606），清洗停止。
（4）渣锁斗冲洗水阀（13XV-0604）开启，冲
洗锁斗。此步骤的前提是锁斗冲洗水罐高液位(13LSH-0007)。
（5）锁斗泄料阀（13XV-0603）开启，锁斗开始排渣，同时开启锁斗加压阀（13XV-0607）来协助排渣。
（6）锁斗泄渣2min或渣锁斗冲洗水罐液位低（13LSL-0007），关闭锁斗泄料阀（13XV-0603）和锁斗加压阀（13XV-0607），锁斗卸渣停止。
（7）锁斗泄料阀（13XV-0603）关闭，锁斗重新注满水（13LSH-0010）后，关闭渣锁斗冲洗水阀（13XV-0604）和锁斗泄压阀（13XV-0605）：锁斗泄料阀（13XV-0603）关闭5min后再开启渣池溢流阀(14XV-0001A/B)。
