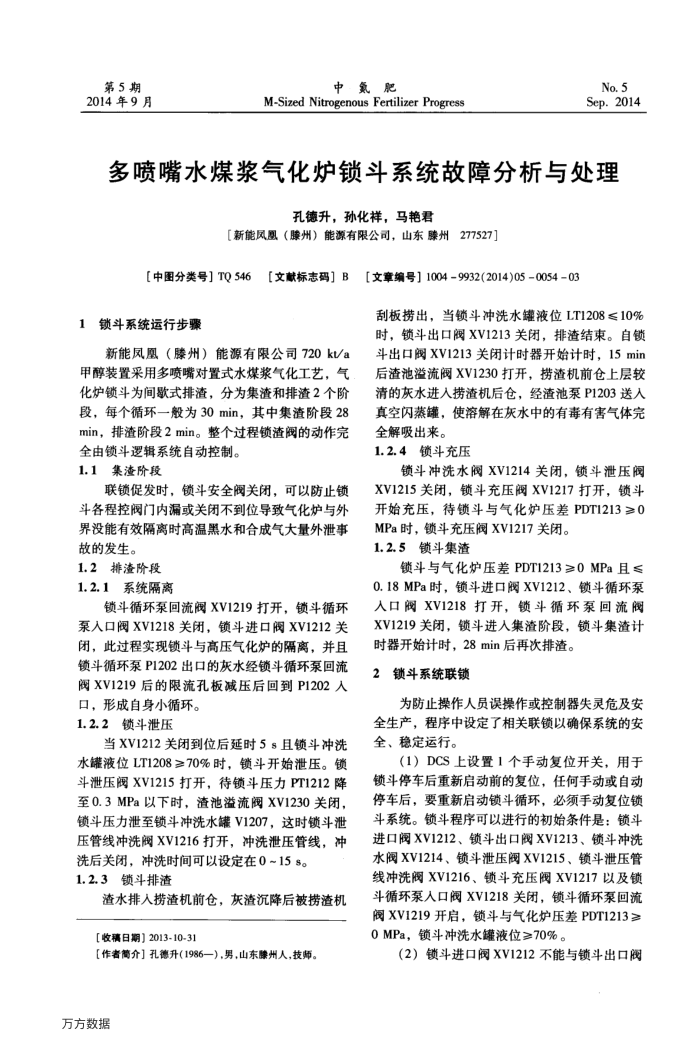

多喷嘴水煤浆气化炉锁斗系统故障分析与处理
孔德升，孙化祥，马艳君
【新能风凰（滕州）能源有限公司，山东滕州277527]
【中图分类号】TQ546
【文献标志码］B
3[文章编号】10049932(2014)05005403
1锁斗系统运行步骤
新能凤凰（滕州）能源有限公司720k/a 甲醇装置采用多喷嘴对置式水煤浆气化工艺，气化炉锁斗为间歌式排渣，分为集渣和排渣2个阶段，每个循环一般为30min，其中集渣阶段28 min，排渣阶段2min。整个过程锁渣阀的动作完
全由锁斗逻辑系统自动控制。 1.1集阶段
联锁促发时，锁斗安全阀关闭，可以防止锁斗各程控阀门内漏或关闭不到位导致气化炉与外界没能有效隔离时高温黑水和合成气大量外泄事故的发生。
1.2排渣阶段 1.2.1系统隔离
锁斗循环泵回流阀XV1219打开，锁斗循环泵人口阀XV1218关闭，锁斗进口阀XV1212关闭，此过程实现锁斗与高压气化炉的隔离，并且锁斗循环泵P1202出口的灰水经锁斗循环泵回流阀XV1219后的限流孔板减压后回到P1202人
口，形成自身小循环。 1.2.2锁斗泄压
当XV1212关闭到位后延时5s且锁斗冲洗水罐液位LT1208≥70%时，锁斗开始泄压。锁斗泄压阀XV1215打开，待锁斗压力PT1212降至0.3MPa以下时，渣池溢流阀XV1230关闭，锁斗压力泄至锁斗冲洗水罐V1207，这时锁斗泄压管线冲洗阀XV1216打开，冲洗泄压管线，冲
洗后关闭，冲洗时间可以设定在0~15$。 1.2.3锁斗排渣
渣水排人捞渣机前仓，灰渣沉降后被捞渣机[收稿日期】2013-10-31
【作者简介】孔德升（1986—），男，山东滕州人，技师。
万方数据
刮板捞出，当锁斗冲洗水罐液位LT1208≤10% 时，锁斗出口阀XV1213关闭，排渣结束。自锁斗出口阔XV1213关闭计时器开始计时，15min 后渣池溢流阀XV1230打开，捞渣机前仓上层较清的灰水进人捞渣机后仓，经渣池泵P1203送入真空闪蒸罐，使溶解在灰水中的有毒有害气体完全解吸出来。
1.2.4锁斗充压
锁斗冲洗水阀XV1214关闭，锁斗泄压阀 XV1215关闭，锁斗充压阀XV1217打开，锁斗开始充压，待锁斗与气化炉压差PDT1213≥0
MPa时，锁斗充压阀XV1217关闭。 1.2.5锁斗集渣
锁斗与气化炉压差PDT1213≥0MPa且≤ 0.18MPa时，锁斗进口阀XV1212、锁斗循环泵人口阀XV1218打开，锁斗循环泵回流阀 XV1219关闭，锁斗进人集渣阶段，锁斗集渣计
时器开始计时，28min后再次排渣。 2锁斗系统联锁
为防止操作人员误操作或控制器失灵危及安全生产，程序中设定了相关联锁以确保系统的安全、稳定运行。
（1）DCS上设置1个手动复位开关，用于锁斗停车后重新启动前的复位，任何手动或自动停车后，要重新启动锁斗循环，必须手动复位锁斗系统。锁斗程序可以进行的初始条件是：锁斗进口阀XV1212、锁斗出口阀XV1213、锁斗冲洗水阀XV1214、锁斗泄压阀XV1215、锁斗泄压管线冲洗阀XV1216、锁斗充压阀XV1217以及锁斗循环泵人口阀XV1218关闭，锁斗循环泵回流阀XV1219开启，锁斗与气化炉压差PDT1213≥ 0MPa，锁斗冲洗水罐液位≥70%。
（2）锁斗进口闵XV1212不能与锁斗出口阀
