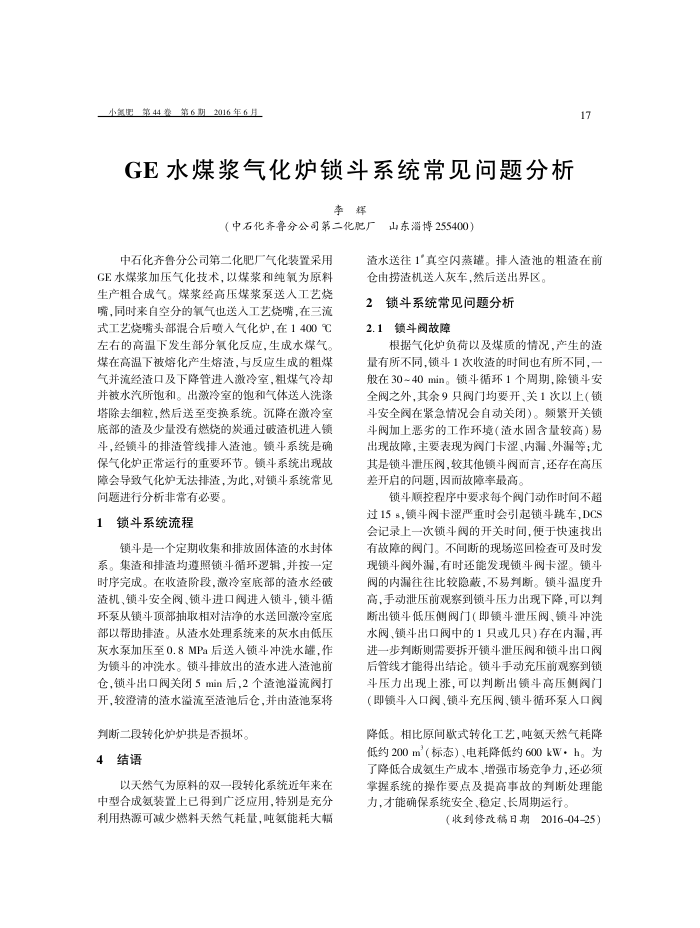

GE水煤浆气化炉锁斗系统常见问题分析
李辉
（中石化齐鲁分公司第二化肥厂山东淄博255400）
中石化齐鲁分公司第二化肥厂气化装置采用 GE水煤浆加压气化技术，以煤浆和纯氧为原料生产粗合成气。煤浆经高压煤浆象送人工艺烧嘴，同时来自空分的氧气也送人工艺烧嘴，在三流式工艺烧嘴头部混合后喷入气化炉，在1400℃ 左右的高温下发生部分氧化反应，生成水煤气。煤在高温下被熔化产生熔渣，与反应生成的粗煤气并流经渣口及下降管进人激冷室，粗煤气冷却并被水汽所饱和。出激冷室的饱和气体送人洗涤塔除去细粒，然后送至变换系统。沉降在激冷室底部的渣及少量没有燃烧的炭通过破渣机进人锁斗，经锁斗的排管线排人池。领斗系统是确保气化炉正常运行的重要环节。锁斗系统出现故障会导致气化炉无法排渣，为此，对锁斗系统常见
问题进行分析非常有必要。 1锁斗系统流程
锁斗是一个定期收集和排放固体渣的水封体系。集渣和排渣均遵照锁斗循环逻辑，并按一定时序完成。在收渣阶段，激冷室底部的查水经破渣机、锁斗安全阀、锁斗进口阀进人锁斗，锁斗循环泵从锁斗顶部抽取相对洁净的水送回激冷室底部以帮助排渣。从渣水处理系统来的灰水由低压灰水泵加压至0.8MPa后送入锁斗冲洗水罐，作为锁斗的冲洗水。锁斗排放出的渣水进人渣池前仓，锁斗出口阀关闭5min后，2个渣池溢流阀打开，较澄清的渣水溢流至渣池后仓，并由渣池泵将
判断二段转化炉炉拱是否损坏。 4结语
以天然气为原料的双一段转化系统近年来在中型合成氨装置上已得到广泛应用，特别是充分利用热源可减少燃料天然气耗量，吨氨能耗大幅
17
渣水送往1"真空闪蒸罐。排人渣池的粗渣在前仓由捞渣机送人灰车，然后送出界区。
锁斗系统常见问题分析 2
2.1锁斗阀故障
根据气化炉负荷以及煤质的情况，产生的渣量有所不同，锁斗1次收渣的时间也有所不同，般在30~40min。锁斗循环1个周期，除锁斗安全阀之外，其余9只阀门均要开、关1次以上（锁斗安全阀在紧急情况会自动关闭）。频繁开关锁斗阀加上恶劣的工作环境（渣水固含量较高）易出现敌障，主要表现为阀门卡涩、内蒲、外漏等；尤其是锁斗泄压阀，较其他锁斗阀而言，还存在高压差开启的问题，因而故障率最高。
锁斗顺控程序中要求每个阀门动作时间不超过15s，锁斗阀卡能严重时会引起锁斗跳车，DCS 会记录上一次锁斗阀的开关时间，使于快速找出有故障的阀门。不间断的现场巡回检查可及时发现锁斗阀外漏，有时还能发现锁斗阀卡涩。锁斗阀的内漏往往比较隐蔽，不易判断。锁斗温度升高，手动泄压前观累到锁斗压力出现下降，可以判断出锁斗低压侧阀门（即锁斗泄压阀、锁斗冲洗水阀、锁斗出口阀中的1只或几只)存在内漏，再进一步判断则需要拆开锁斗泄压阀和锁斗出口阀后管线才能得出结论。锁斗手动充压前观察到锁斗压力出现上涨，可以判断出锁斗高压侧阀门（即锁斗人口阀、锁斗充压阀、锁斗循环泵人口阀
