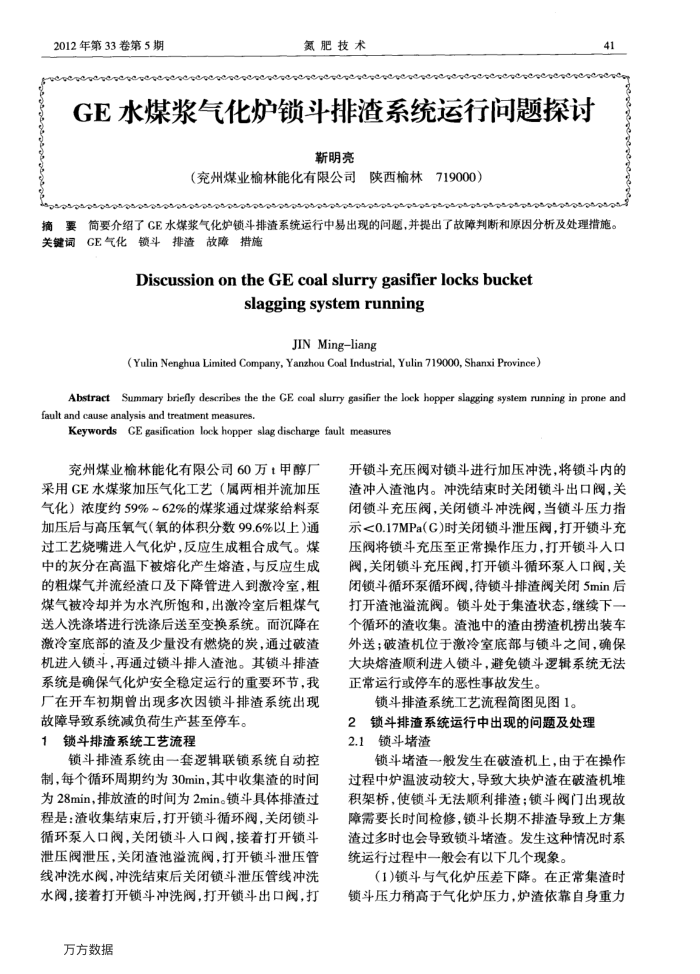

2012年第33卷第5期
氮肥技术
GE水煤浆气化炉锁斗排渣系统运行问题探讨
靳明亮
（充州煤业榆林能化有限公司
关键词GE气化锁斗排渣故障措施
陕西榆林719000）
DiscussionontheGEcoalslurrygasifierlocksbucket
slaggingsystemrunning
JIN Mingliang
(Yulin Nenghua Limited Company,Yanzhou Coal Industrial, Yulin 719000, Shanxi Province）
41
Abstract Summary briefly describes the the GE coal slurry gasifier the lock hopper slagging system running in prone and fault and cause analysis and treatment measure
KeywordsGE gasification lock hopper slag discharge fault measures
充州煤业榆林能化有限公司60万t甲醇厂采用GE水煤浆加压气化工艺（属两相并流加压气化）浓度约59%~62%的煤浆通过煤浆给料泵加压后与高压氧气（氧的体积分数99.6%以上)通过工艺烧嘴进人气化炉，反应生成粗合成气。煤中的灰分在高温下被熔化产生熔渣，与反应生成的粗煤气并流经渣口及下降管进人到激冷室，粗煤气被冷却并为水汽所饱和，出激冷室后粗煤气送人洗涤塔进行洗涤后送至变换系统。而沉降在激冷室底部的渣及少量没有燃烧的炭，通过破渣机进入锁斗，再通过锁斗排人渣池。其锁斗排渣系统是确保气化炉安全稳定运行的重要环节，我厂在开车初期曾出现多次因锁斗排渣系统出现故障导致系统减负荷生产甚至停车。
锁斗排渣系统工艺流程
锁斗排渣系统由一套逻辑联锁系统自动控制，每个循环周期约为30min，其中收集渣的时间为28min，排放渣的时间为2min。锁斗具体排渣过程是：渣收集结束后，打开锁斗循环阀，关闭锁斗循环泵人口阀，关闭锁斗人口阀，接着打开锁斗泄压阀泄压，关闭渣池溢流阀，打开锁斗泄压管线冲洗水阀，冲洗结束后关闭锁斗泄压管线冲洗水阀.接着打开锁斗冲洗阀.打开锁斗出口阀，打
万方数据
开锁斗充压阀对锁斗进行加压冲洗，将锁斗内的渣冲入渣池内。冲洗结束时关闭锁斗出口阀，关闭锁斗充压阀，关闭锁斗冲洗阀，当锁斗压力指示<0.17MPa(C)时关闭锁斗泄压阀，打开锁斗充压阀将锁斗充压至正常操作压力，打开锁斗人口阀，关闭锁斗充压阀，打开锁斗循环泵人口阀，关闭锁斗循环泵循环阀，待锁斗排渣阀关闭5min后打开渣池溢流阀。锁斗处于集渣状态，继续下一个循环的渣收集。渣池中的渣由捞渣机捞出装车外送；破渣机位于激冷室底部与锁斗之间，确保大块熔渣顺利进入锁斗，避免锁斗逻辑系统无法正常运行或停车的恶性事故发生。
锁斗排渣系统工艺流程简图见图1。锁斗排渣系统运行中出现的问题及处理
2 2.1
锁斗堵渣
锁斗堵渣一般发生在破渣机上，由于在操作过程中炉温波动较大，导致大块炉渣在破渣机堆积架桥，使锁斗无法顺利排渣：锁斗阀门出现故障需要长时间检修，锁斗长期不排渣导致上方集渣过多时也会导致锁斗堵渣。发生这种情况时系统运行过程中一般会有以下几个现象。
(1)锁斗与气化炉压差下降。在正常集渣时锁斗压力稍高于气化炉压力，炉渣依靠自身重力
