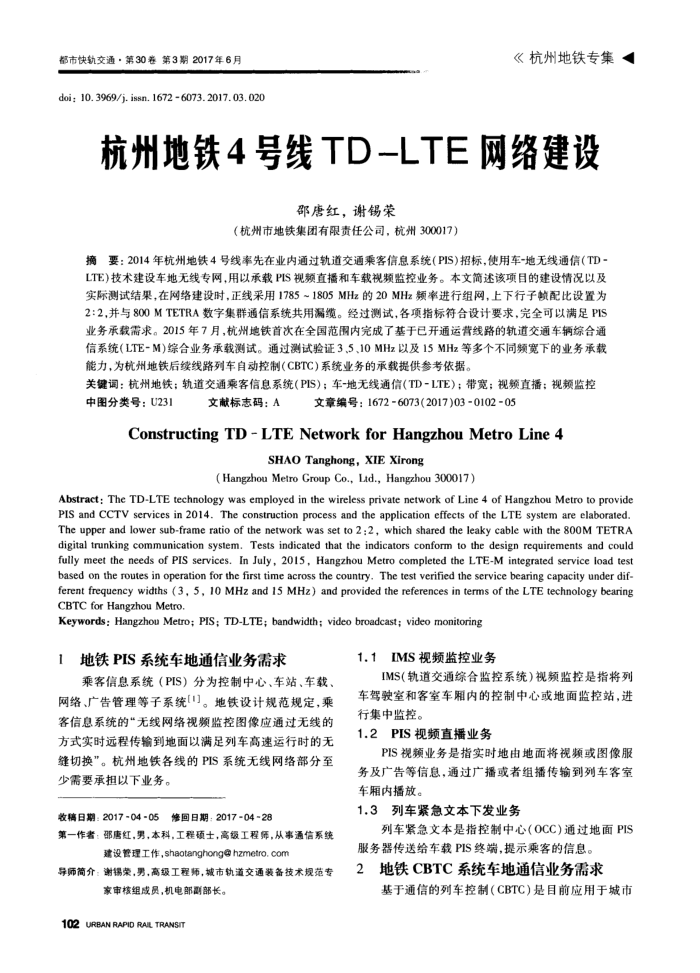

杭州地铁4号线TD-LTE网络建设
邵唐红，谢锡荣
（杭州市地铁集团有限责任公司，杭州300017）
摘要：2014年杭州地铁4号线率先在业内通过轨道交通乘客信息系统(PIS)招标，使用车-地无线通信（TD-LTE）技术建设车地无线专网，用以承载PS视频直播和车载视频监控业务。本文简述该项目的建设情况以及实际测试结果，在网络建设时，正线采用1785~1805MHz的20MHz频率进行组网，上下行子赖配比设置为 2：2，并与800MTETRA数字集群通信系统共用漏缆。经过测试，各项指标符合设计要求，完全可以满足PIS 业务承载需求。2015年7月，杭州地铁首次在全国范围内完成了基于已开通运营线路的轨道交通车辆综合通信系统(LTE-M)综合业务承载测试。通过测试验证3,5、10MHz以及15MHz等多个不同频宽下的业务承载能力，为杭州地铁后续线路列车自动控制(CBTC)系统业务的承载提供参考依据。
关键调：杭州地铁；轨道交通乘客信息系统（PIS）；车-地无线通信(TD-LTE）；带宽；视频直播；视频监控
中图分类号：U231
文献标志码：A
文章编号：1672-6073(2017)03-0102-05
Constructing TD-LTE Network for Hangzhou Metro Line 4
SHAO Tanghong, XIE Xirong
(Hangzhou Metro Group Co., Lid., Hangzhou 300017)
Abstract: The TD-LTE technology was employed in the wireless private network of Line 4 of Hangzhou Metro to provide PIS and CCTV services in 2014. The construction process and the application effects of the LTE system are elaborated. The upper and lower sub-frame ratio of the network was set to 2 :2, which shared the leaky cable with the 800M TETRA digital trunking communication system. Tests indicated that the indicators conform to the design requirements and could fully meet the needs of PIS services. In July, 2015, Hangzhou Metro completed the LTE-M integrated service load test based on the routes in operation for the first time across the country. The test verified the service bearing capacity under dif-ferent frequency widths (3, 5, 10 MHz and 15 MHz) and provided the references in terms of the LTE technology bearing CBTC for Hangzhou Metro.
Keywords: Hangzhou Metro; PIS; TD-LTE; bandwidth; video broadcast; video monitoring
地铁PIS系统车地通信业务需求
乘客信息系统（PIS）分为控制中心、车站、车载、网络、广告管理等子系统[1]。地铁设计规范规定，乘客信息系统的“无线网络视频监控图像应通过无线的方式实时远程传输到地面以满足列车高速运行时的无缝切换”。杭州地铁各线的PIS系统无线网络部分至少需要承担以下业务。
收稿日期：2017-04-05修回日期：2017-04-28
第一作者：邵唐红，男，本科，工程硕士，高级工程师，从事通信系统
建设管理工作，shaotanghong@hzmetro.com
导师简介：谢锡荣，男，高级工程师，城市轨道交通装备技术规范专
家审核组成员，机电部副部长。
102 URBAN RAPID RAIL TRANSIT
IMS视频监控业务
1.1
IMS（轨道交通综合监控系统）视频监控是指将列车驾驶室和客室车厢内的控制中心或地面监控站，进行集中监控。
1.2PIS视频直播业务
PIS视频业务是指实时地由地面将视频或图像服务及广告等信息，通过广播或者组播传输到列车客室车厢内播放。
1.3列车紧急文本下发业务
列车紧急文本是指控制中心(OCC)通过地面PIS 服务器传送给车载PIS终端，提示乘客的信息。
2
地铁CBTC系统车地通信业务需求
基于通信的列车控制（CBTC）是目前应用于城市
