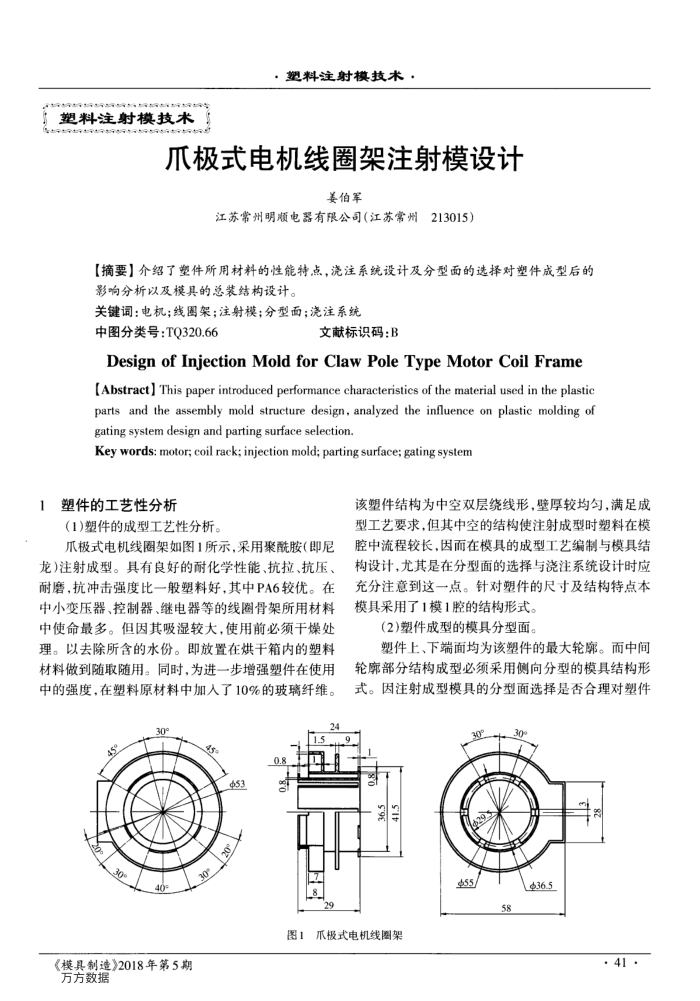

爪极式电机线圈架注射模设计
姜伯军
江苏常州明顺电器有限公司（江苏常州213015)
【摘要】介绍了塑件所用材料的性能特点，浇注系统设计及分型面的选择对塑件成型后的影响分析以及模具的总装结构设计。
关键词：电机：线圈架：注射模：分型面：浇注系统
中图分类号：TO320.66
文献标识码：B
DesignofInjectionMoldforClawPoleTypeMotorCoilFrame[Abstract] This paper introduced performance characteristics of the material used in the plastic parts and the assembly mold structure design, analyzed the influence on plastic molding of gating system design and parting surface selection.
Key words: motor; coil rack; injection mold; parting surface; gating system
塑件的工艺性分析
(1)塑件的成型工艺性分析。
爪极式电机线圈架如图1所示，采用聚酰胺（即尼龙)注射成型。具有良好的耐化学性能、抗拉、抗压耐磨，抗冲击强度比一般塑料好，其中PA6较优。在中小变压器、控制器、继电器等的线圈骨架所用材料中使命最多。但因其吸湿较大，使用前必须干燥处理。以去除所含的水份。即放置在烘干箱内的塑料材料做到随取随用。同时，为进一步增强塑件在使用中的强度，在塑料原材料中加人了10%的玻璃纤维。
0.8
53
《模具制造》2018年第5期万方数据
80
图1
该塑件结构为中空双层绕线形，壁厚较均匀，满足成型工艺要求，但其中空的结构使注射成型时塑料在模腔中流程较长，因而在模具的成型工艺编制与模具结构设计，尤其是在分型面的选择与浇注系统设计时应充分注意到这一点。针对塑件的尺寸及结构特点本模具采用了1模1腔的结构形式。
(2)塑件成型的模具分型面。
塑件上，下端面均为该塑件的最大轮率。而中间轮廊部分结构成型必须采用侧向分型的模具结构形式。因注射成型模具的分型面选择是否合理对塑件
$55
爪极式电机线圈架
58
L36.5
41 .
