1引言

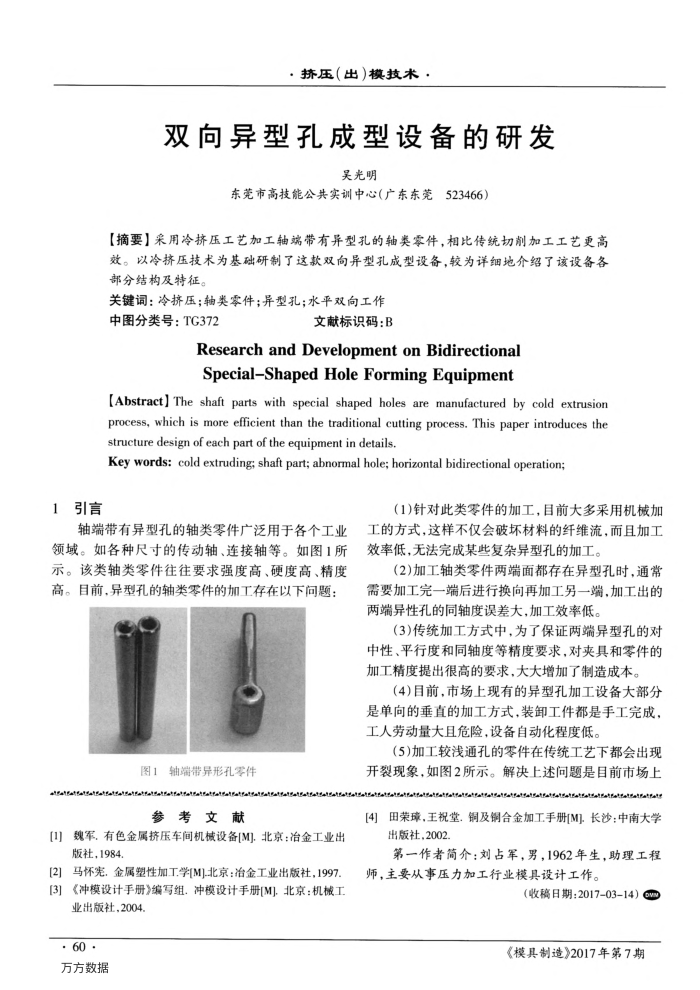

·挤压（出)模技术：
双向异型孔成型设备的研发
吴光明
东莞市高技能公共实训中心（广东东莞523466）
【摘要】采用冷挤压工艺加工轴端带有异型孔的轴类零件，相比传统切削加工工艺更高效。以冷挤压技术为基础研制了这款双向异型孔成型设备，较为详细地介绍了该设备各部分结构及特征。
关键词：冷挤压；轴类零件；异型孔；水平双向工作
中图分类号：TG372
文献标识码：B
ResearchandDevelopmentonBidirectional Special-Shaped Hole Forming Equipment
[Abstract] The shaft parts with special shaped holes are manufactured by cold extrusion process, which is more efficient than the traditional cutting process. This paper introduces the structure design of each part of the equipment in details.
Key words: cold extruding; shaft part; abnormal hole; horizontal bidirectional operation;
(1)针对此类零件的加工，目前大多采用机械加
轴端带有异型孔的轴类零件广泛用于各个工业领域。如各种尺寸的传动轴、连接轴等。如图1所示。该类轴类零件往往要求强度高、硬度高、精度高。目前，异型孔的轴类零件的加工存在以下问题：
图1轴端带异形孔零件参考文献
[1】魏军，有色金属挤压车间机械设备[M].北京：冶金工业出
版社，1984
[2]】马怀宪，金属塑性加工学[M].北京：冶金工业出版社，1997[3]《冲模设计手册》编写组.冲模设计手册[M]北京：机械工
业出版社，2004.
· 60· 万方数据
工的方式，这样不仅会破坏材料的纤维流，而且加工效率低，无法完成某些复杂异型孔的加工。
(2)加工轴类零件两端面都存在异型孔时，通常需要加工完一端后进行换向再加工另一端，加工出的两端异性孔的同轴度误差大，加工效率低。
(3)传统加工方式中，为了保证两端异型孔的对中性、平行度和同轴度等精度要求，对夹具和零件的加工精度提出很高的要求，大大增加了制造成本。
(4)目前.市场上现有的异型孔加工设备大部分是单向的垂直的加工方式，装卸工件都是手工完成，工人劳动量大且危险，设备自动化程度低。
（5)加工较浅通孔的零件在传统工艺下都会出现开裂现象，如图2所示。解决上述问题是目前市场上[4]田荣球，王祝堂铜及铜合金加工手册[M)长沙：中南大学
出版社，2002
第一作者简介：刘占军，男，1962年生，助理工程师，主要从事压力加工行业模具设计工作。
（收稿日期：2017-03-14）cw《模具制造》2017年第7期
