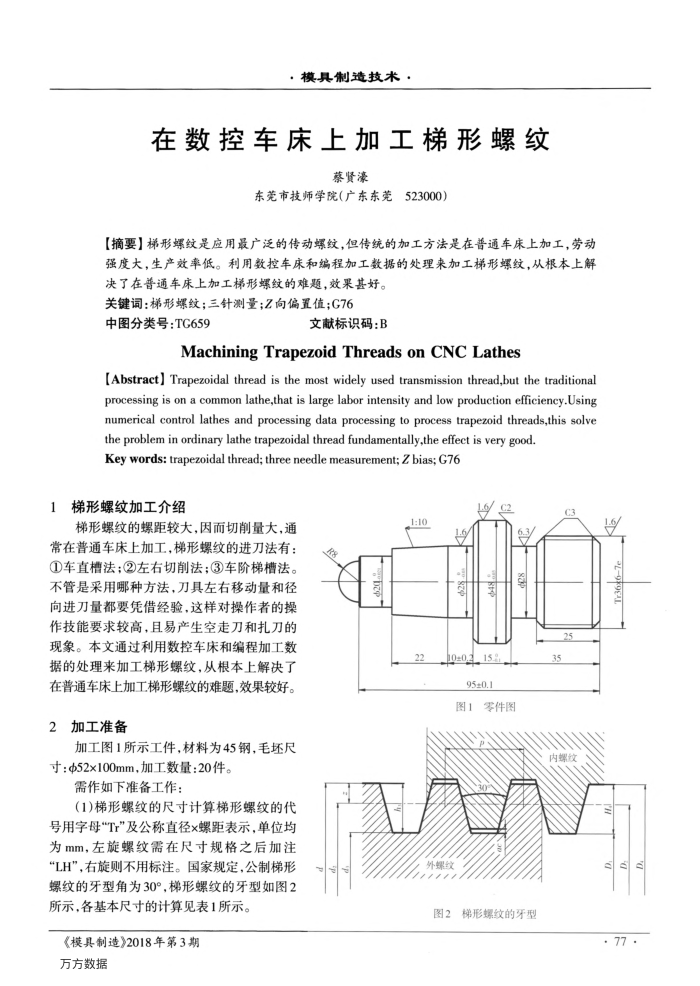

在数控车床上加工梯形螺纹
蔡贤濠
东莞市技师学院（广东东莞523000）
【摘要】梯形螺纹是应用最广泛的传动螺纹，但传统的加工方法是在普通车床上加工，劳动强度大，生产效率低。利用数控车床和编程加工数据的处理来加工梯形螺纹，从根本上解
决了在普通车床上加工梯形螺纹的难题，效果甚好。关键词：梯形螺纹；三针测量；Z向偏置值；G76
中图分类号：TG659
文献标识码：B
MachiningTrapezoidThreadsonCNCLathes
[Abstract] Trapezoidal thread is the most widely used transmission thread,but the traditional processing is on a common lathe,that is large labor intensity and low production efficiency.Using numerical control lathes and processing data processing to process trapezoid threads,this solve
the problem in ordinary lathe trapezoidal thread fundamentally,the effect is very good Key words: trapezoidal thread; three needle measurement; Z bias; G76
梯形螺纹加工介绍
梯形螺纹的螺距较大，因而切削量大，通常在普通车床上加工，梯形螺纹的进刀法有： ①车直槽法：②左右切削法：③车阶梯槽法。不管是采用哪种方法，刀具左右移动量和径向进刀量都要凭借经验，这样对操作者的操作技能要求较高，且易产生空走刀和扎刀的现象。本文通过利用数控车床和编程加工数据的处理来加工梯形螺纹，从根本上解决了在普通车床上加工梯形螺纹的难题，效果较好。
2加工准备
加工图1所示工件，材料为45钢，毛坏尺寸：Φ52×100mm，加工数量：20件。
需作如下准备工作：
(1)梯形螺纹的尺寸计算梯形螺纹的代号用字母"Tr"及公称直径x螺距表示，单位均为mm，左旋螺纹需在尺寸规格之后加注“LH”，右旋则不用标注。国家规定，公制梯形螺纹的牙型角为30°，梯形螺纹的牙型如图2 所示，各基本尺寸的计算见表1所示。
《模具制造》2018年第3期万方数据
:10
95±0.1
图1零件图
内螺
小螺丝
图2梯形螺纹的牙型
.77
