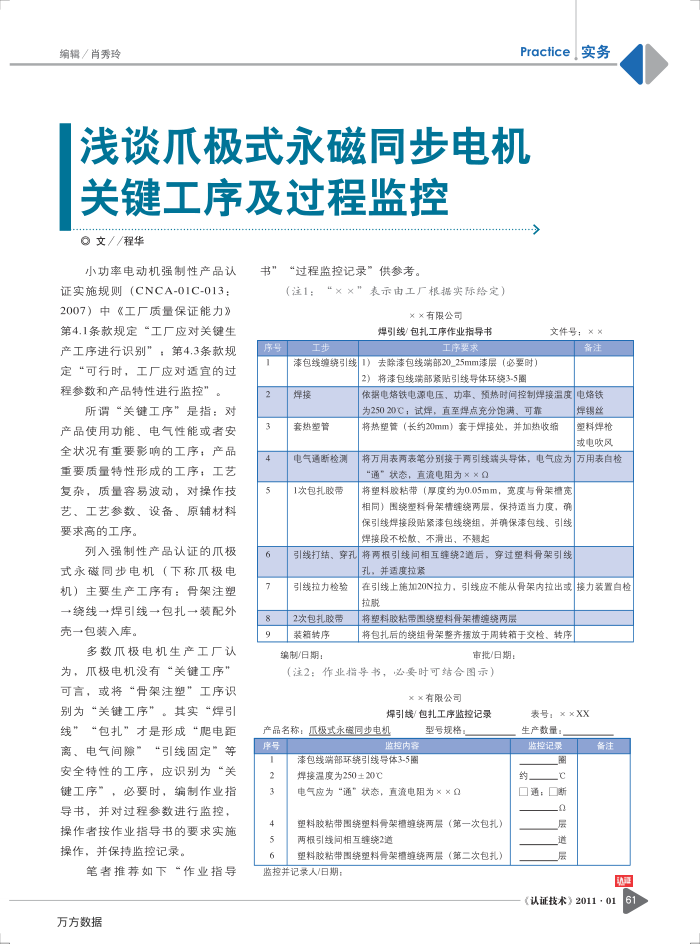

浅谈爪极式永磁同步电机
关键工序及过程监控@文/程华
小功率电动机强制性产品认证实施规则（CNCA-01C-013： 2007）中（工厂质量保证能力》第4.1条款规定“工厂应对关键生产工序进行识别”：第4.3条款规定“可行时，工厂应对适宜的过程参数和产品特性进行监控”。
所谓“关键工序”是指：对产品使用功能、电气性能或者安全状况有重要影响的工序；产品重要质量特性形成的工序；工艺复杂，质量容易波动，对操作技艺、工艺参数、设备、原辅材料要求高的工序。
列入强制性产品认证的爪极式永磁同步电机（下称爪极电机）主要生产工序有：骨架注塑 →绕线一焊引线→包扎→装配外壳一包装入库。
多数瓜极电机生产工厂认为，爪极电机没有“关键工序” 可言，或将“骨架注塑”工序识别为“关键工序”。其实“焊引线”“包扎”才是形成“爬电距
离、电气间隙”
“引线固定”等
安全特性的工序，应识别为“关键工序”，必要时，编制作业指导书，并对过程参数进行监控，操作者按作业指导书的要求实施操作，并保持监控记录，
笔者推荐如下“作业指导万方数据
“过程监控记录”供参考。
书”
(注1：“××"表示由工厂根据实际给定)
xx有限公司
焊引线/包扎工序作业指导书
序号 8 9
工步
工序要求
漆包线缠绕引线1）去除漆包线端部20_25mm漆层（必要时）
2）将漆包线端部紧贴引线导体环绕3-5圈
焊接
套热塑管
电气通断检测 1次包扎胶带
文件号：××
依据电烙铁电源电压，功率、预热时问控制焊接温度电烙铁
为25020℃；试焊，直至焊点充分饱满、可靠
将热塑管（长约20mm）套于焊接处，并加热收编
焊锡丝塑料焊枪或电吹风
将万用表两表笔分别接于两引线端头导体，电气皮为万用表自检“通”状态，直渣电阻为××Q
将塑料胶粘带（厚度约为0.05mm，宽度与骨架槽宽相同）围绕料骨架槽缝绕两层，保持适当力度，确保引线焊接段贴紧漆包线绕组，并确保漆包线、引线焊接段不松敏、不滑出，不题起
引线打结、穿孔
将两根引线间相互缝绕2道后，穿过塑料骨架引线孔，并适度拉紧
引线拉力检验 2次包扎胶带装箱转序
编制/日期：
在引线上施加20N拉力，引线应不能从骨架内拉出或接力装置白检拉脱
将塑料胶粘带围绕塑料骨架槽缠绕两层
将包扎后的绕组骨架整齐据放于周转箱于交检、转序
审批/日期：
(注2：作业指导书，必要时可结合图示）
xx有限公司
焊引线/包扎工序监控记录
产品名称：瓜极式永磁同步电机
序号 2
5 6
监控内客
漆包线端部环绕引线导体3-5图焊接温度为250±20℃
型号规格：
电气应为“通”状态，直流电阻为××Q
塑料胶粘带围绕塑料骨架槽缠绕两层（第一次包扎）两根引线问相互缝绕2道
塑料胶粘带围绕塑料骨架槽缠绕两层（第二次包扎）
监控并记票人/日期：
表号：× ×XX 生产数量：
监控记录
图
约
口通：口断
0 层道层
备注
