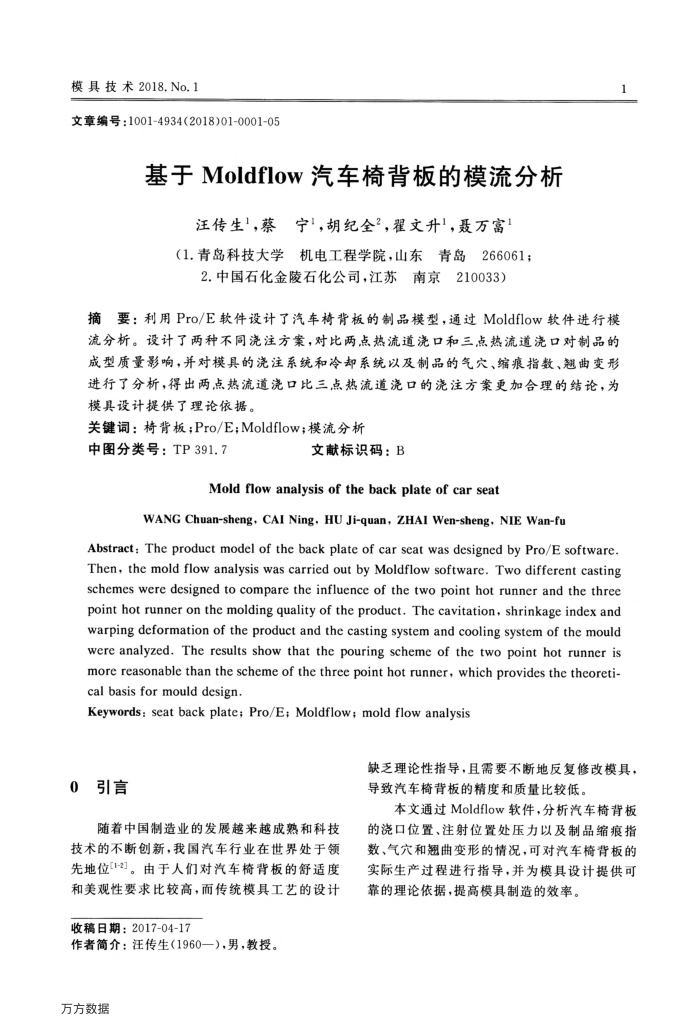

模具技术2018.No.1
文章编号：1001-4934(2018)01-0001-05
基于Moldflow汽车椅背板的模流分析
汪传生‘，蔡宁，胡纪全”，翟文升，聂万富
（1.青岛科技大学机电工程学院，山东青岛266061；
2.中国石化金陵石化公司，江苏南京210033）
1
摘要：利用Pro/E软件设计了汽车椅背板的制品模型，通过Moldflow软件进行模流分析。设计了两种不同浇注方案，对比两点热流道浇口和三点热流道浇口对制品的成型质量影响，并对模具的浇注系统和冷却系统以及制品的气穴、缩痕指数、翘曲变形进行了分析，得出两点热流道浇口比三点热流道浇口的浇注方案更加合理的结论，为模具设计提供了理论依据。
关键词：椅背板；Pro/E；Moldflow；模流分析
中图分类号：TP391.7
文献标识码：B
Mold flow analysis of the back plate of car seat
WANG Chuan-sheng, CAI Ning, HU Ji-quan, ZHAI Wen-sheng, NIE Wan-fu
Abstract: The product model of the back plate of car seat was designed by Pro/E software. Then, the mold flow analysis was carried out by Moldflow software.Two different casting schemes were designed to compare the influence of the two point hot runner and the three point hot runner on the molding quality of the product.Thc cavitation,shrinkage index and warpingdeformation of the product and the casting system and cooling system of the mould were analyzed. The results show that the pouring scheme of the two point hot runner is morc reasonable than the scheme of the three point hot runner, which provides the theoreti-cal basis for mould design.
Keywords: seat back plate;Pro/E;Moldflow; mold flow analysis
缺乏理论性指导，且需要不断地反复修改模具，
0引言
随着中国制造业的发展越来越成熟和科技技术的不断创新，我国汽车行业在世界处于领先地位[1-]。由于人们对汽车椅背板的舒适度和美观性要求比较高，面传统模具工艺的设计
收稿日期：2017-04-17
作者简介：汪传生（1960一），男，教授。万方数据
导致汽车椅背板的精度和质量比较低。
本文通过Moldflow软件，分析汽车椅背板的浇口位置、注射位置处压力以及制品缩痕指数、气穴和翘曲变形的情况，可对汽车椅背板的实际生产过程进行指导，并为模具设计提供可靠的理论依据，提高模具制造的效率。
