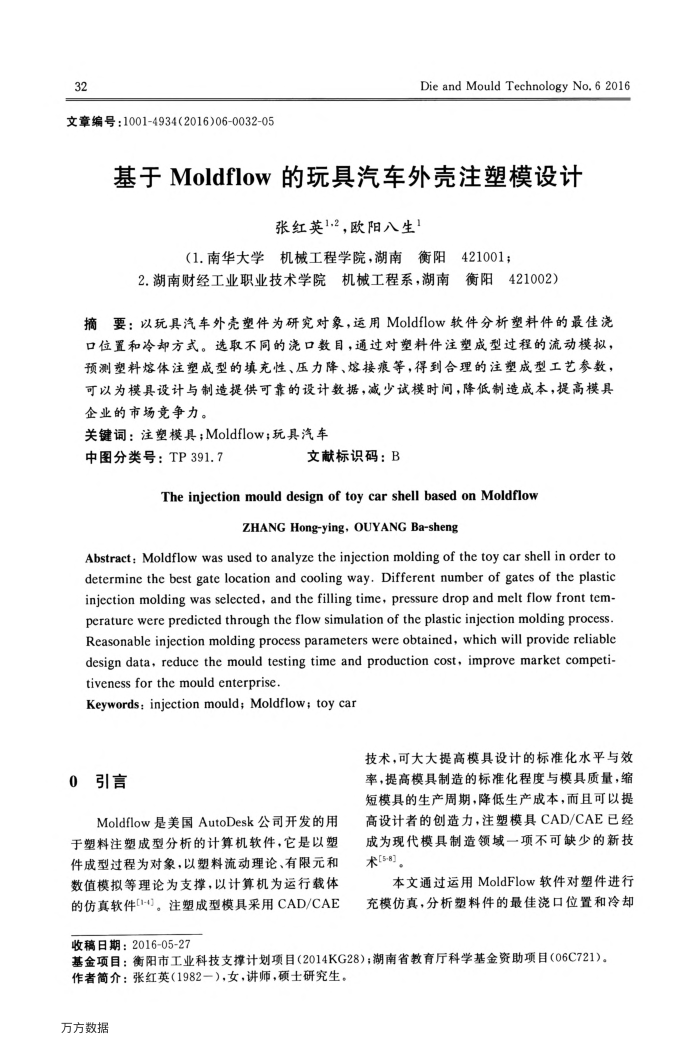

32
文章编号：1001-4934(2016)06-0032-05
Die and Mould Technology No, 6 2016
基于Moldflow的玩具汽车外壳注塑模设计
张红英12，欧阳八生
（1.南华大学机械工程学院，湖南衡阳421001；
2.湖南财经工业职业技术学院机械工程系，湖南衡阳
421002
摘要：以玩具汽车外壳塑件为研究对象，运用Moldflow软件分析塑料件的最佳浇口位置和冷却方式。选取不同的浇口数目，通过对塑料件注塑成型过程的流动模拟，预测塑料熔体注塑成型的填充性、压力降、熔接痕等，得到合理的注塑成型工艺参数，可以为模具设计与制造提供可靠的设计数据，减少试模时间，降低制造成本，提高模具企业的市场竞争力。
关键词：注塑模具；Moldflow；玩具汽车
中图分类号：TP391.7
文献标识码：B
Theinjectionmould design oftoycarshell based onMoldflow
ZHANG Hong-ying, OUYANG Ba-sheng
Abstract; Moldflow was used to analyze the injection molding of the toy car shell in order to determine the best gate location and cooling way.Different number of gates of the plastic injcction molding was selected, and the filling time, pressure drop and melt flow front tem perature were predicted through theflow simulation of the plastic injection molding process. Reasonable injection molding process parameters were obtained, which will provide reliable design data, reduce the mould testing time and production cost, improve market competi-tiveness for the mould enterprise
Keywords:injection mould;Moldflow; toy car
技术，可大大提高模具设计的标准化水平与效
0引言
Moldflow是美国AutoDesk公司开发的用于塑料注塑成型分析的计算机软件，它是以塑件成型过程为对象，以塑料流动理论、有限元和数值模拟等理论为支撑，以计算机为运行载体的仿真软件[1-]。注塑成型模具采用CAD/CAE
率，提高模具制造的标准化程度与模具质量，缩短模具的生产周期，降低生产成本，而且可以提高设计者的创造力，注塑模具CAD/CAE已经成为现代模具制造领域一项不可缺少的新技术[5-8]。
本文通过运用MoldFlow软件对塑件进行充模仿真，分析塑料件的最佳浇口位置和冷却
收稿日期：2016-05-27
基金项目：衡阳市工业科技支撑计划项目（2014KG28)；湖南省教育厅科学基金资助项目（06C721)。
作者简介：张红英（1982一），女，讲师，硕士研究生。万方数据
