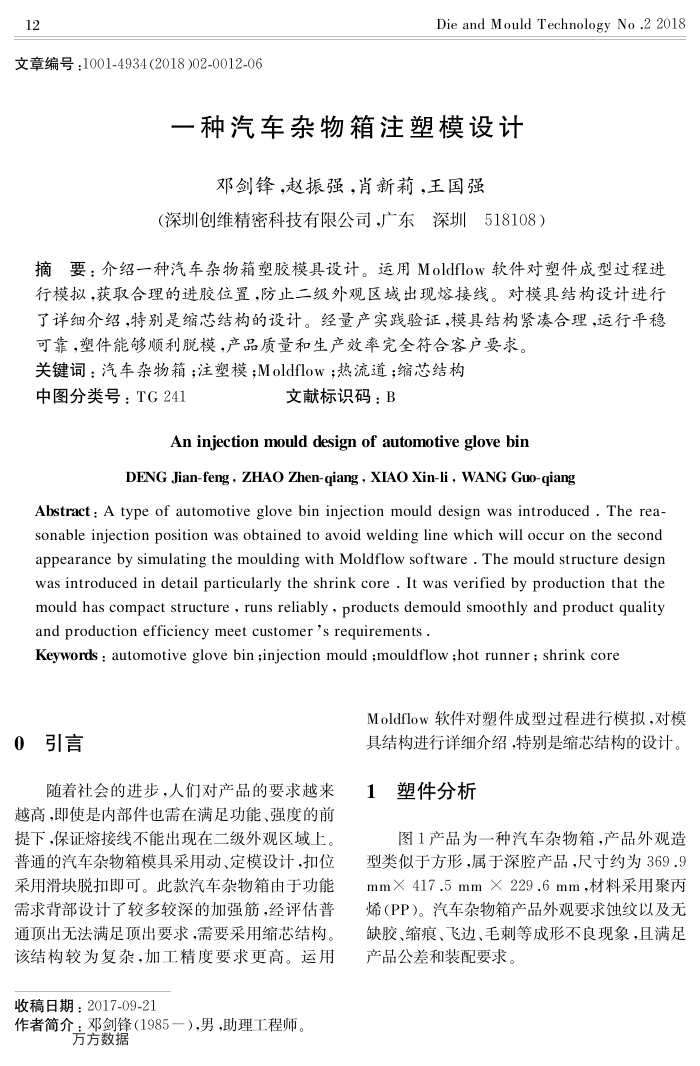

12
文章编号：1001-4934(2018)02-0012-06
Die and Mould Technology No .2 2018
一种汽车杂物箱注塑模设计
邓剑锋，赵振强，肖新莉，王国强
（深圳创维精密科技有限公司，广东深圳518108）
摘要：介绍一种汽车杂物箱塑胶模具设计。运用Moldflow软件对塑件成型过程进行模拟，获取合理的进胶位置，防止二级外观区域出现熔接线。对模具结构设计进行了详细介绍，特别是缩芯结构的设计。经量产实践验证，模具结构紧漆合理，运行平稳
可靠，塑件能够顺利脱模，产品质量和生产效率完全符合客户要求。关键词：汽车杂物箱：注塑模：Moldflow：热流道：缩芯结构
中图分类号：TG241
文献标识码：B
Aninjectionmoulddesignofautomotiveglovebin
DENG Jian-feng,ZHAO Zhen-qiang,XIAO Xin-li,WANG Guo-qiang
Abstract:A type of automotive glove bin injection mould design was introduced .The rea sonable injection position was obtained to avoid welding line which will occur on the second appearance by simulating themoulding withMoldflow software.Themould structure design was introduced in detail particularly the shrink core .It was verified by production that the mould has compact structure,runs reliably,products demould smoothly and product quality andproduction efficiencymeetcustomer'srequirements.
Keywords : automotive glove bin;injection mould ;mouldflow;hot runner; shrink core
Moldflow软件对塑件成型过程进行模拟，对模
0引言
随着社会的进步，人们对产品的要求越来
越高，即使是内部件也需在满足功能、强度的前提下，保证熔接线不能出现在二级外观区域上。普通的汽车杂物箱模具采用动、定模设计，扣位采用滑块脱扣即可。此款汽车杂物箱由于功能需求背部设计了较多较深的加强筋，经评估普通顶出无法满足顶出要求，需要采用缩芯结构。该结构较为复杂，加工精度要求更高。运用
收稿目期：2017-09-21
作者简介：邓剑锋（1985一）,男，助理工程师。
方方数据
具结构进行详细介绍，特别是缩芯结构的设计。
塑件分析 1
图1产品为一种汽车杂物箱，产品外观造型类似于方形，属于深腔产品，尺寸药为369.9 mm×417.5mm×229.6mm，材料采用聚丙烯（PP）。汽车杂物箱产品外观要求蚀纹以及无缺胶、缩痕、飞边、毛刺等成形不良现象，且满足产品公差和装配要求。
