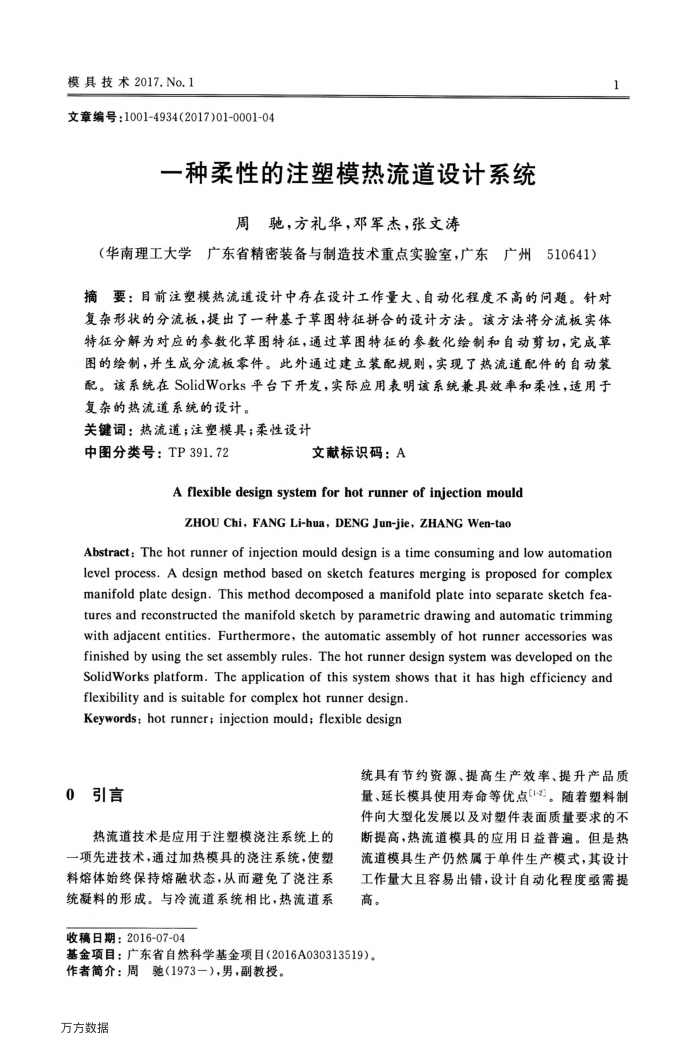

模具技术2017.No.1
文章编号：1001-4934(2017)01-0001-04
一种柔性的注塑模热流道设计系统
周驰，方礼华，邓军杰，张文涛
（华南理工大学广东省精密装备与制造技术重点实验室，广东广州510641）
1
摘要：目前注塑模热流道设计中存在设计工作量大、自动化程度不高的问题。针对复杂形状的分流板，提出了一种基于草图特征拼合的设计方法。该方法将分流板实体特征分解为对应的参数化草图特征，通过草图特征的参数化绘制和自动剪切，完成草图的绘制，并生成分流板零件。此外通过建立装配规则，实现了热流道配件的自动装配。该系统在SolidWorks平台下开发，实际应用表明该系统兼具效率和柔性，适用于复杂的热流道系统的设计。
关键词：热流道；注塑模具；柔性设计
中图分类号：TP391.72
文献标识码：A
A flexible design systemforhot runner of injection mould ZHOU Chi,FANG Li-hua,DENG Jun-jie,ZHANGWen-tao
Abstract: The hot runner of injection mould design is a time consuming and low automation level process. A design method based on sketch features merging is proposed for complex manifold plate design. This method decomposed a manifold plate into separate sketch fea-tures and reconstructed the manifold sketch by parametric drawing and automatic trimming with adjacent entities.Furthermore, the automatic assembly of hot runner accessories was finished by using the set assembly rules. The hot runner design system was developed on the SolidWorks platform. The application of this system shows that it has high efficiency and
flexibility and is suitablefor complex hot runner design. Keywords;hotrunner;injectionmould;flexibledesign
统具有节约资源、提高生产效率、提升产品质
0引言
热流道技术是应用于注塑模浇注系统上的一项先进技术，通过加热模具的浇注系统，使塑料熔体始终保持熔融状态，从而避免了浇注系统凝料的形成。与冷流道系统相比，热流道系
收稿日期：2016-07-04
量、延长模具使用寿命等优点(1-2)。随着塑料制件向大型化发展以及对塑件表面质量要求的不断提高，热流道模具的应用日益普遍。但是热流道模具生产仍然属于单件生产模式，其设计工作量大且容易出错，设计自动化程度函需提高。
基金项目：广东省自然科学基金项目（2016A030313519)。
作者简介：周驰（1973一），男，副教授。万方数据
