塑料注射模技术
·塑料注射模技术：
滤水壶上盖注射模设计
张敦
圣美精密工业有限公司（江苏昆山475300）
【摘要】通过对滤水壹上盖的结构分析，介绍了该模具结构设计、工作过程及简易滑块抽芯机构在注射模设计中的应用，并对浇注系统，推出系统，冷却系统进行了分析，详细介绍了该注射模的设计过程。
关键词：简易滑块抽芯机构；滤水壹上盖：注射模设计
中图分类号：TQ320.66
文献标识码：B
Designof InjectionMoldfortheTopCoverofFilterKettle
[Abstract] Through the analysis of the structure of filter kettle cover, introduces the application of the principle of mold design and simple slide biock core pulling mechanism in the design of injection mold, and introduced the system of gating system, cooling system is analyzed, detailed introduces the design process of the injection mold.
Key words: simple slide core pulling mechanism; upper cover of filter kettle; design of injectionmold
塑件分析 1
滤水壶上盖如图1所示，材料为ABS，该材料又名丙烯晴-丁二烯-苯乙烯共聚物.成型收缩率为0.4%，流动性中等，吸湿性强，在注射前需进行烘干：熔融温
度：195℃~240℃，成型模温：38℃~ 93℃，成型压力120~140MPa，ABS成型的塑件有较好的光泽，但是ABS易产生熔接痕，应注意浇注系统的设计。
塑件的尺寸是174.82×111.89× 43.29mm，重量为276g，塑件的平均肉
厚2mm.塑件内腔呈U型环状，U型口部与直饮机的口部组装，U型环状的侧边有长方形的凹槽，就是与直饮机口部的凸台相扣的，上盖装到直饮机上不会掉落，因U型环状的筋比较高，需要顶出块进行顶出，两侧的凹槽，需要用简易的过山洞小滑块进行成型。
模具设计方案 2
2.1分型面的选取
· 40· 万方数据
分型面是模具结构形式的重要因素，它与模具的整体结构和模具的制造工艺有密切的关系，并且直接影响着塑料熔体的塑料填充性及塑件的脱模，所以分型面的选择非常重要。此塑件的分型面是曲面，
倒扣
CO
43.00

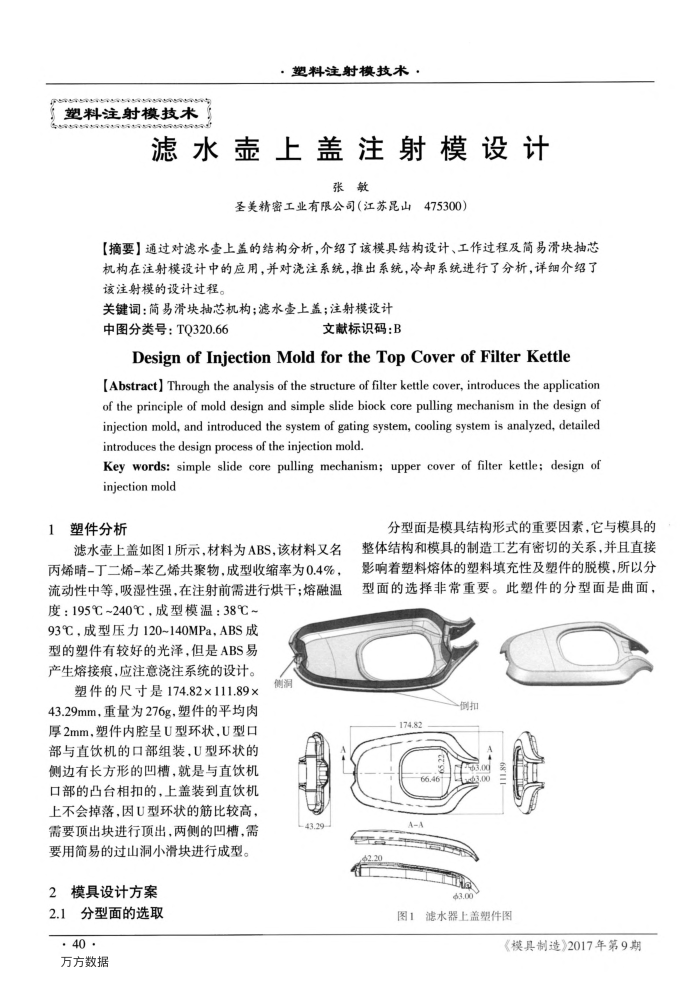

图1滤水器上盖塑件图
《模具制造》2017年第9期
