42
按
钮
注
射
模
刘继芳，吴元祥，王建平
模具工业2017年第43卷第2期
设
（武汉软件工程职业学院机械工程学院，湖北武汉430074）
计
摘要：根据按钮塑件的结构及性能特点，采用二次推出强制脱模机构对塑件内部的围形倒扣进行强制脱模，代替传统的侧抽芯脱模结构，简化模具结构，降低模具制造成本。经实际生产验证，成型的按钮
尺寸合格、表面质量好，生产效率高，可为同类塑件的成型提供参考。关键词：按钮；内侧例扣；强制脱模；侧抽芯
中图分类号：TG76;TQ320.662
文献标识码：B
D0I: 10.16787/i-cnki.10012168.dmi.2017.02.010
文竞编号：1001-2168(2017)02-0042-03
Design of injection mould for button LIU Ji-fang,WU Yuan-xiang,WANGJian-ping
(School of Electronic Engineering,Wuhan Vocational College of Software and Engineering,
Wuhan,Hubei430074,China)
Abstract: According to the structure and performance characteristics of the button plastics the round undercut inside the plastic was forced ejected by secondary forced ejection mechanism, which replaced the traditional side core-pulling demoulding structure.The mould structure was simplified. The actual production verified that the size of buttons was qualified and the surface quality was good, which could provide reference for similar plas-tics.
Key words: button; inside undercut; forced ejection; side corepulling
塑件分析
按钮是一种常用的电气控制元件，用于接通或断开控制电路达到控制电动机或其他电器设备运行目的。按钮结构尺寸如图1所示，其下方有内侧倒扣结构，内侧倒扣高度为0.4mm，在模具设计时需考虑按钮下方内侧倒扣的脱模机构设计。塑件材料为ABS，收缩率为0.5%，按钮为电器元器件，对抗冲击强度、外表面均有较高的要求，外表面要求光滑，无气孔、飞边、熔接痕等缺陷"。结合塑件的外观要求以及分型面的选取原则，塑件的分型面选在塑件的最大面积处，如图1A-A所示，采用潜伏式浇口侧面进料的浇注方式，保证塑件外表面成型质量(2)。
2模具结构设计
分型面及浇注系统设计
2.1
按钮塑件外表面要求无明显的浇口痕迹，为了保证塑件的外观质量和方便脱模，采用潜伏式浇口
02
收稿日期：2016-10-11。
作者简介：刘维芳(1981-)，女（汉族)，潮北武汉人，讲师，主要
从事模具设计与制造教学工作。万方数据

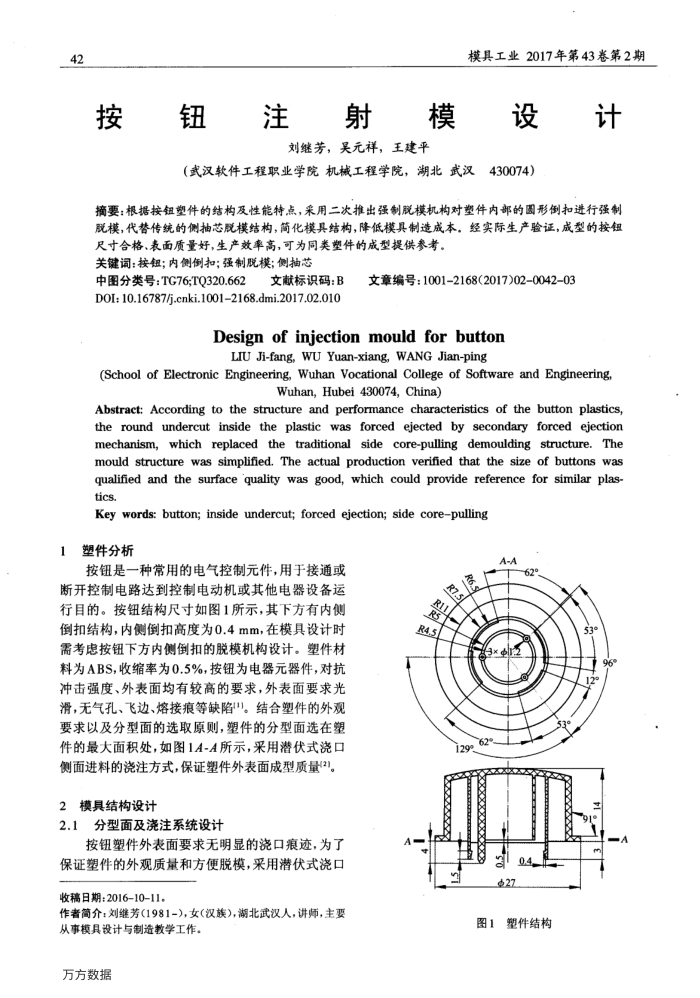

图1塑件结构
