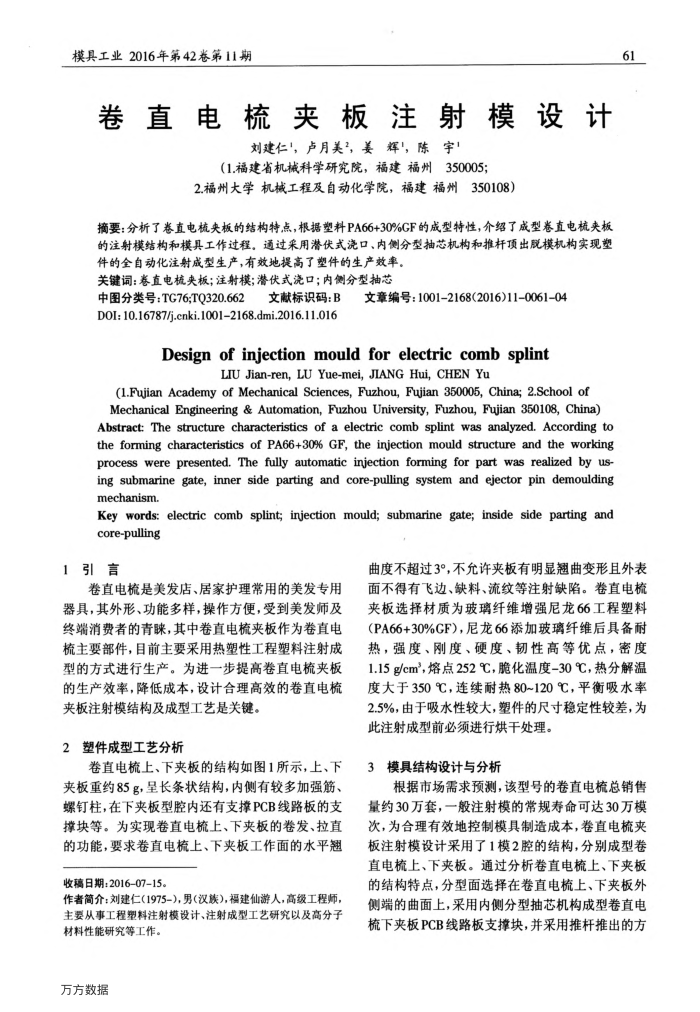

卷直电梳夹板注射模设计
刘建仁"，卢月美”，姜辉"，陈宇！
（1.福建省机械科学研究院，福建福州350005；
2.福州大学机械工程及自动化学院，福建福州350108）
摘要：分析了春直电梳夹板的结构特点，根据塑料PA66+30%CF的成型特性，介绍了成型参直电梳夹板的注射模结构和模具工作过程，通过采用潜伏式浇口、内侧分型抽芯机构和推杆项出脱模机构实现塑
件的全自动化注射成型生产，有效地提高了塑件的生产效率。关键词：卷直电梳夹板；注射模；潜伏式浇口；内侧分型抽芯
中图分类号：TG76;TQ320.662文献标识码：B D0I:10.16787/j.cnki.10012168.dmi.2016.11.016
文章编号：1001-2168(2016)11-0061-04
Designofinjectionmouldforelectriccombsplint
LIU Jian-ren, LU Yue-mei, JIANG Hui, CHEN Yu
(1.Fujian Academy of Mechanical Sciences, Fuzhou, Fujian 350005, China; 2.School of Mechanical Engineering & Automation,Fuzhou University,Fuzhou,Fujian 350108, China) Abstract: The structure characteristics of a electric comb splint was analyzed. According to the forming characteristics of PA66+30% GF, the injection mould structure and the working process were presented. The fully automatic injection forming for part was realized by us ing submarine gate, inner side parting and core-pulling system and ejector pin demoulding mechanism.
Key words:electric comb splint; injection mould; submarine gate; inside side parting and core-pulling
1引言
卷直电梳是美发店、居家护理常用的美发专用器具，其外形、功能多样，操作方便，受到美发师及终端消费者的青，其中卷直电梳夹板作为卷直电梳主要部件，目前主要采用热塑性工程塑料注射成型的方式进行生产。为进一步提高卷直电梳夹板的生产效率，降低成本，设计合理高效的卷直电梳
夹板注射模结构及成型工艺是关键。 2塑件成型工艺分析
卷直电梳上、下夹板的结构如图1所示，上、下夹板重约85g，呈长条状结构，内侧有较多加强筋、螺钉柱，在下夹板型腔内还有支撑PCB线路板的支撑块等。为实现卷直电梳上、下夹板的卷发、拉直的功能，要求卷直电梳上、下夹板工作面的水平翘
收稿日期：2016-07-15。
作者简介：刘建仁（1975-)，男（汉族)，福建仙游人，高级工程师，主要从事工程塑料注射模设计、注射成型工艺研究以及高分子
材料性能研究等工作。万方数据
61
曲度不超过3°，不允许夹板有明显翘曲变形且外表面不得有飞边、缺料、流纹等注射缺陷。卷直电梳夹板选择材质为玻璃纤维增强尼龙66工程塑料(PA66+30%CF)，尼龙66添加玻璃纤维后具备耐热，强度、刚度、硬度、韧性高等优点，密度 1.15g/cm，熔点252℃，脆化温度-30℃，热分解温度大于350℃，连续耐热80~120℃，平衡吸水率 2.5%，由于吸水性较大，塑件的尺寸稳定性较差，为此注射成型前必须进行烘干处理。
模具结构设计与分析 3
