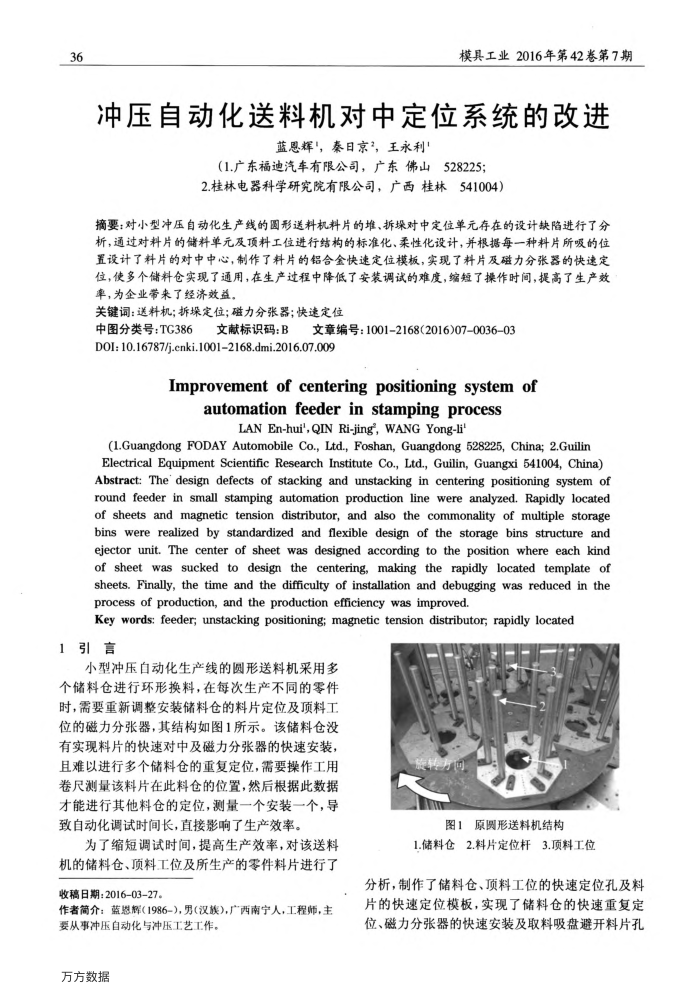

模具工业2016年第42卷第7期
冲压自动化送料机对中定位系统的改进
蓝恩辉"，秦日京”，王永利
（1.广东福迪汽车有限公司，广东佛山528225； 2.桂林电器科学研究院有限公司，广西桂林541004）
摘要：对小型冲压自动化生产线的圆形送料机料片的堆、拆垛对中定位单元存在的设计缺陷进行了分析，通过对料片的储料单元及项料工位进行结构的标准化、柔性化设计，并根据每一种料片所吸的位置设计了料片的对中中心，制作了料片的铝合金快速定位模板，实现了料片及磁力分张器的快速定位，使多个储料仓实现了通用，在生产过程中降低了安装调试的难度，缩短了操作时间，提高了生产效率，为企业带来了经济效益。
关键词：送料机；拆垛定位；磁力分张器；快速定位
中图分类号：TG386
文献标识码：B
文章编号：1001-2168(2016)07-0036-03
D0I: 10.16787/j.cnki.10012168.dmi.2016.07.009
Improvementofcenteringpositioningsystemof
automation feeder in stampingprocess
LAN En-hui',QIN Ri-jing, WANG Yong-li'
(1.Guangdong FODAY Automobile Co.,Ltd.,Foshan,Guangdong 528225, China; 2.Guilin Electrical Equipment Scientific Research Institute Co.,Ltd., Guilin, Guangxi 541004, China) Abstract: The'design defects of stacking and unstacking in centering positioning system of round feeder in small stamping automation production line were analyzed.Rapidly located of sheets and magnetic tension distributor,and also the commonality of multiple storage bins were realized by standardized and flexible design of the storage bins structure and ejector unit. The center of sheet was designed according to the position where each kind of sheet was sucked to design thecentering,making the rapidly located template of sheets. Finally, the time and the difficulty of installation and debugging was reduced in the process ofproduction,and theproduction efficiencywasimproved.
Key words: feeder; unstacking positioning; magnetic tension distributor, rapidly located
1引言
小型冲压白动化生产线的圆形送料机采用多个储料仓进行环形换料，在每次生产不同的零件时，需要重新调整安装储料仓的料片定位及顶料工位的磁力分张器，其结构如图1所示。该储料仓没有实现料片的快速对中及磁力分张器的快速安装，且难以进行多个储料仓的重复定位，需要操作工用卷尺测量该料片在此料仓的位置，然后根据此数据才能进行其他料仓的定位，测量一个安装一个，导
致自动化调试时间长，直接影响了生产效率。
为了缩短调试时间，提高生产效率，对该送料机的储料仓、顶料工位及所生产的零件料片进行了收稿日期：2016-03-27。
作者简介：蓝恩辉（1986-），男（汉族)，广西南宁人，工程师，主
要从事冲压自动化与冲压工艺工作。万方数据
图1原圆形送料机结构
1.储料仓2.料片定位杆3.顶料工位
分析，制作了储料仓、项料工位的快速定位孔及料片的快速定位模板，实现了储料仓的快速重复定位、磁力分张器的快速安装及取料吸盘避开料片孔
