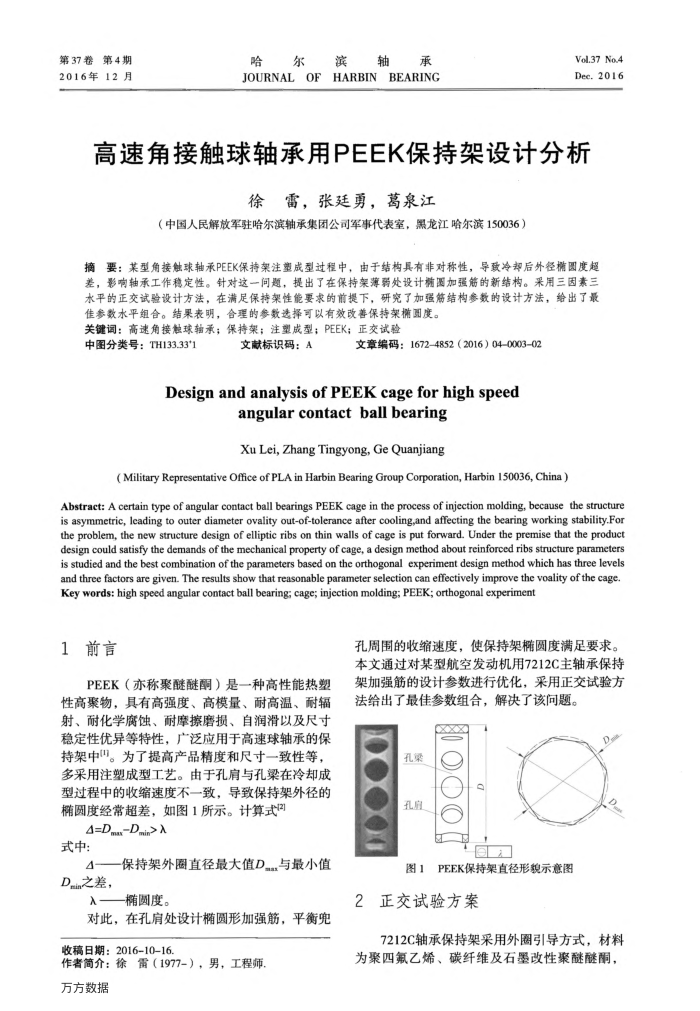

高速角接触球轴承用PEEK保持架设计分析
徐雷，张廷勇，葛泉江
（中国人民解放军驻哈尔滨轴承集团公司军事代表室，黑龙江哈尔滨150036）
摘要：某型角接触球轴承PEEK保持架注塑成型过程中，由于结构具有非对称性，导致冷却后外径椭圆度超差，影响轴承工作稳定性。针对这一间题，提出了在保持架幕弱处设计椭图加强筋的新结构。采用三因素三水平的正交试验设计方法，在满足保持架性能要求的前提下，研究了加强筋结构参数的设计方法，给出了最
佳参数水平组合。结果表明，合理的参数选择可以有效改善保持架椭阳度。关键调：高速角接触球轴承；保持架；注成型；PEEK；正交试验
中图分类号：TH133.33*1
文献标识码：A
文章编码：16724852（2016）04000302
Design and analysis of PEEK cage for high speed
angular contact ball bearing Xu Lei, Zhang Tingyong, Ge Quanjiang
( Military Representative Office of PLA in Harbin Bearing Group Corporation, Harbin 150036, China )
Abstract: A certain type of angular contact ball bearings PEEK cage in the process of injection molding, because the structure is asymmetric, leading to outer diameter ovality out-of-tolerance after cooling,and affecting the bearing working stability.For the problem, the new structure design of elliptic ribs on thin walls of cage is put forward. Under the premise that the product design could satisfy the demands of the mechanical property of cage, a design method about reinforced ribs structure parameters is studied and the best combination of the parameters based on the orthogonal experiment design method which has three levels and three factors are given. The results show that reasonable parameter selection can effectively improve the voality of the cage. Key words: high speed angular contact ball bearing; cage; injcction molding; PEEK; orthogonal experiment
1前言
PEEK（亦称聚醚醚酮）是一种高性能热塑性高聚物，具有高强度、高模量、耐高温、耐辐射、耐化学腐蚀、耐摩擦磨损、自润滑以及尺寸稳定性优异等特性，广泛应用于高速球轴承的保持架中。为了提高产品精度和尺寸一致性等，多采用注塑成型工艺。由于孔肩与孔染在冷却成型过程中的收缩速度不一致，导致保持架外径的椭圆度经常超差，如图1所示。计算式?
4=D.D...> 入式中：
4-
一保持架外圈直径最大值D.与最小值
Dn之差，
入——椭圆度。
对此，在孔肩处设计椭圆形加强筋，平衡兜收稿日期：2016-10-16.
作者简介：徐雷（1977-），男，工程师万方数据
孔周围的收缩速度，使保持架圆度满足要求。本文通过对某型航空发动机用7212C主轴承保持架加强筋的设计参数进行优化，采用正交试验方法给出了最佳参数组合，解决了该问题。
XXX
孔梁孔底
图1
PEEK保持架直径形貌示意图
正交试验方案
7212C轴承保持架采用外圈引导方式，材料为聚四氟乙烯、碳纤维及石墨改性聚醚醚酮，
