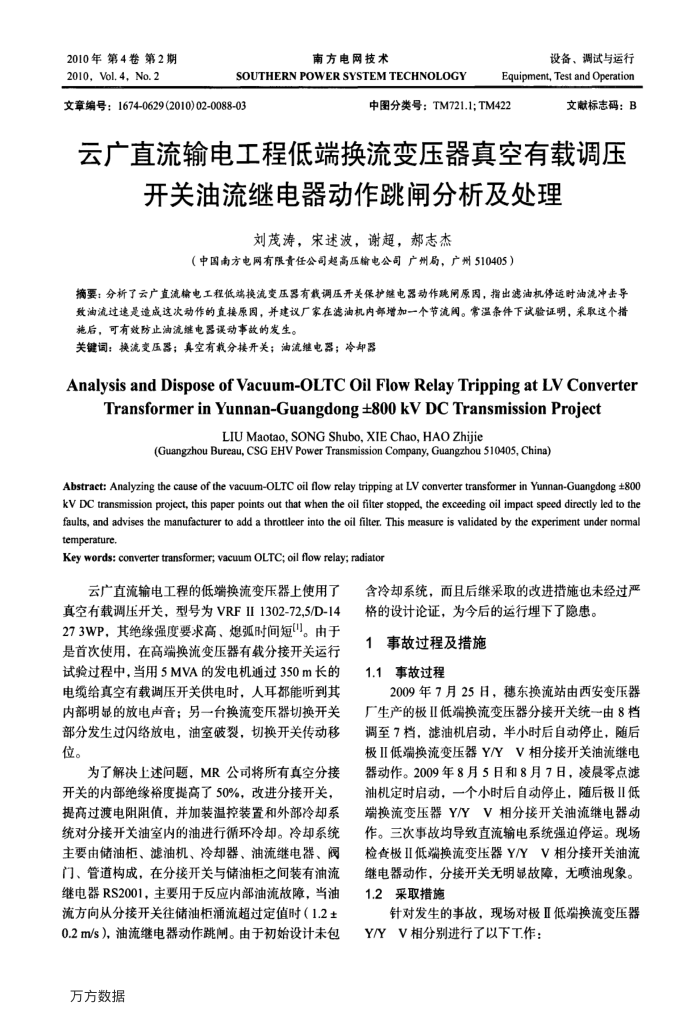

2010年第4卷第2期 2010,Vol.4,No.2
南方电网技术
SOUTHERN POWER SYSTEM TECHNOLOGY
文章编号：1674-0629(2010)02-0088-03
设备、调试与运行
Equipment, Test and Operation
中图分类号：TM721.1;TM422
文献标志码：B
云广直流输电工程低端换流变压器真空有载调压
开关油流继电器动作跳闸分析及处理
刘茂涛，宋述波，谢超，郝志杰
（中国南方电网有限青任公司超高压榆电公司广州局，广州510405）
摘要：分析了云广直流输电工程低端换流变压器有载调压开关保护继电器动作跳闸原因，指出滤油机停适时油流冲击导致油流过速是造成这次动作的直接原固，并建议厂家在滤油机内部增加一个节流阅。常温条件下试验证明，采取这个措施后，可有效防止油流继电器误动事故的发生。
关键词：换流变压器；真空有载分接开关；油流继电器；冷卸器
AnalysisandDisposeofVacuum-OLTCOilFlowRelayTrippingatLVConverter
TransformerinYunnan-Guangdong8ookVDCTransmissionProject
LIU Maotao, SONG Shubo, XIE Chao, HAO Zhijie
(Guangzhou Bureau, CSG EHV Power Transmission Company, Guangzhou 510405, China)
Abstraet: Analyzing the cause of the vacuum-OLTC oil flow relay tripping at LV converter transformer in Yunnan-Guangdong ±800 kV DC transmission project, this paper points out that when the oil filter stopped, the exceeding oil impact speed directly led to the faults, and advises the manufacturer to add a throttleer into the oil filter. This mcasure is validated by the experiment under noma temperature.
Key words: converter transformer; vacuum OLTC; oil flow relay; radiator
云广直流输电工程的低端换流变压器上使用了真空有载调压开关，型号为VRFII1302-72,5/D-14 273WP，其绝缘强度要求高、熄弧时间短"。由于是首次使用，在高端换流变压器有载分接开关运行试验过程中，当用5MVA的发电机通过350m长的电缆给真空有载调压开关供电时，人耳都能听到其内部明显的放电声音；另一台换流变压器切换开关部分发生过闪络放电，油室破裂，切换开关传动移位。
为了解决上述问题，MR公司将所有真空分接开关的内部绝缘裕度提高了50%，改进分接开关，提高过渡电阻阻值，并加装温控装置和外部冷却系统对分接开关油室内的油进行循环冷却。冷却系统主要由储油柜、滤油机、冷却器、油流继电器、阀门、管道构成，在分接开关与储油柜之间装有油流继电器RS2001，主要用于反应内部油流故障，当油流方向从分接开关往储油柜涌流超过定值时（1.2土 0.2m/s），油流继电器动作跳闸。由于初始设计未包
万方数据
含冷却系统，而且后继采取的改进措施也未经过严格的设计论证，为今后的运行埋下了隐患。
1事故过程及措施 1.1事故过程
2009年7月25日，穗东换流站由西安变压器厂生产的极II低端换流变压器分接开关统一由8档调至7档，滤油机启动，半小时后自动停止，随后极II低端换流变压器Y/YV相分接开关油流继电器动作。2009年8月5日和8月7日，凌晨零点滤油机定时启动，一个小时后自动停止，随后极II低端换流变压器Y/YV相分接开关油流继电器动作。三次事故均导致直流输电系统强迫停运。现场检查极I低端换流变压器Y/YV相分接开关油流继电器动作，分接开关无明显故障，无喷油现象。 1.2采取措施
针对发生的事故，现场对极Ⅱ低端换流变压器 Y/YV相分别进行了以下T.作：
