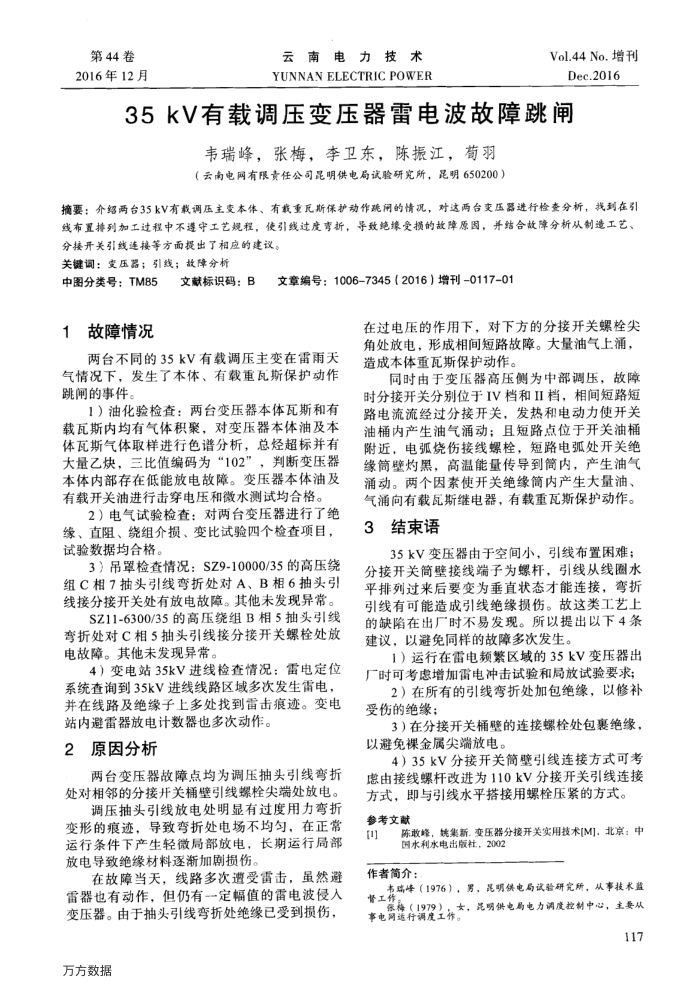

第44卷 2016年12月
云南电力技术 YUNNAN ELECTRIC POWER
Vol.44 No.增刊 Dec.2016
35kV有载调压变压器雷电波故障跳闸
韦瑞峰，张梅，李卫东，陈振江，萄羽（云南电网有限责任公司昆明供电局试验研究所，昆明650200）
摘要：介绍两台35kV有载调压主变本体、有载重瓦斯保护动作晚用的情况，对这两台变压器进行检查分析，到在引线布置排列加工过程中不遵守工艺规程，使引线过度弯新，导致绝缘受损的故障原图，并结合故障分析从制造工艺、
分接开关引线连接等方面提出了相应的建议。关键调：变压器；引线；故障分析
中图分类号：TM85 1
故障情况
文献标识码：B
文章编号：1006-7345（2016）增刊-0117-01
在过电压的作用下，对下方的分接开关螺栓尖
两台不同的35kV有载调压主变在雷雨天气情况下，发生了本体、有载重瓦斯保护动作跳闸的事件。
1）油化验检查：两台变压器本体瓦斯和有载瓦斯内均有气体积聚，对变压器本体油及本体瓦斯气体取样进行色谱分析，总烃超标并有大量乙炔，三比值编码为“102”，判断变压器本体内部存在低能放电故障。变压器本体油及有载开关油进行击穿电压和微水测试均合格。
2）电气试验检查：对两台变压器进行了绝缘、直阻、绕组介损、变比试验四个检查项目，试验数据均合格。
3）吊罩检查情况：SZ9-10000/35的高压绕组C相7抽头引线弯折处对A、B相6抽头引线接分接开关处有放电故障。其他未发现异常。
SZ11-6300/35的高压绕组B相5抽头引线弯折处对C相5抽头引线接分接开关螺栓处放电故障。其他未发现异常。
4）变电站35kV进线检查情况：雷电定位系统查询到35kV进线线路区域多次发生雷电并在线路及绝缘子上多处找到雷击痕迹。变电
站内避雷器放电计数器也多次动作。 2原因分析
两台变压器故障点均为调压抽头引线弯折处对相邻的分接开关桶壁引线螺栓尖端处放电。
调压抽头引线放电处明显有过度用力弯折变形的痕迹，导致弯折处电场不均匀，在正常运行条件下产生轻微局部放电，长期运行局部放电导致绝缘材料逐渐加剧损伤。
在故障当天，线路多次遭受雷击，虽然避雷器也有动作，但仍有-一定幅值的雷电波侵入变压器。由于抽头引线弯折处绝缘已受到损伤，
方方数据
角处放电，形成相间短路故障。大量油气上涌，造成本体重瓦斯保护动作。
同时由于变压器高压侧为中部调压，故障时分接开关分别位于IV档和II档，相间短路短路电流流经过分接开关，发热和电动力使开关油桶内产生油气涌动；且短路点位于开关油桶附近，电弧烧伤接线螺栓，短路电弧处开关绝缘筒壁灼黑，高温能量传导到筒内，产生油气涌动。两个因索使开关绝缘简内产生大量油、气涌向有载瓦斯继电器，有载重瓦斯保护动作。
结束语 3
35kV变压器由于空间小，引线布置困难；分接开关筒壁接线端子为螺杆，引线从线圈水平排列过来后要变为垂直状态才能连接，弯折引线有可能造成引线绝缘损伤。故这类工艺上的缺陷在出厂时不易发现。所以提出以下4条建议，以避免同样的故障多次发生。
1）运行在雷电频繁区域的35kV变压器出厂时可考虑增加雷电冲击试验和局放试验要求；
2）在所有的引线弯折处加包绝缘，以修补受伤的绝缘：
3）在分接开关桶壁的连接螺栓处包裹绝缘，以避免裸金属尖端放电。
4）35kV分接开关简壁引线连接方式可考虑由接线螺杆改进为110kV分接开关引线连接方式，即与引线水平搭接用螺栓压紧的方式。
参考文献
陈敢峰，姚集新.变压器分接开关实用技术[M]，北京：中
[
国水利水电出版社，2002
作者简介：
韦瑞峰（1976），男，昆明供电局试验研究所，从事技术益管工作
保释（1979），，昆明供电局电力调度控制中心，主要从事电同适行调度工作。
117
