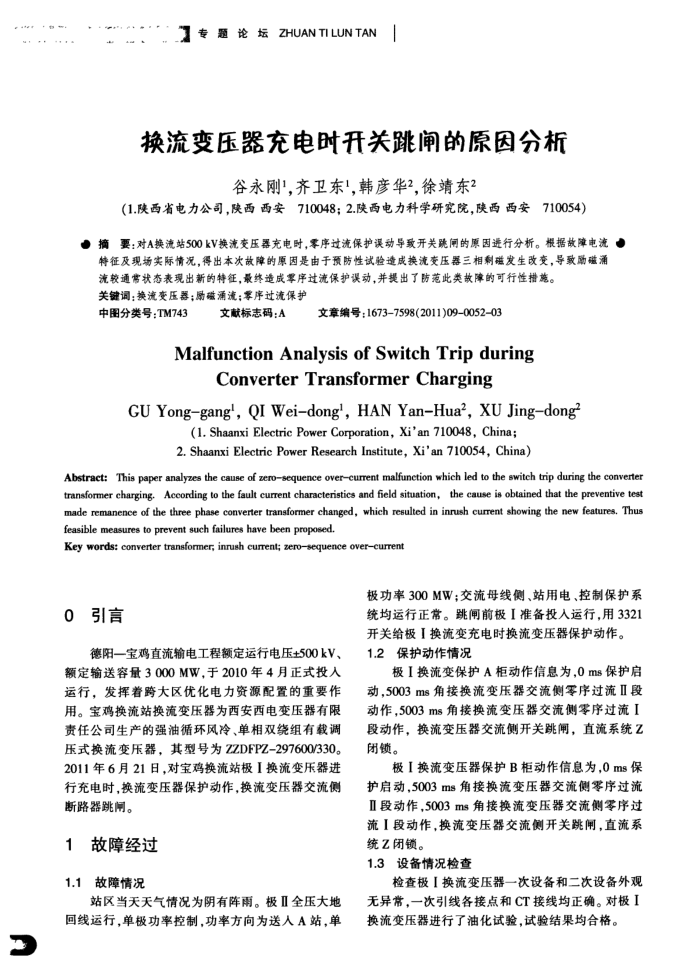

换流变压器充电时开关跳闸的原因分析
谷永刚1.齐卫东1.韩彦华2.徐靖东2
（1.陕西省电力公司，陕西西安710048；2.陕西电力科学研究院，陕西西安710054）
●摘要：对A换流站500kV换流变压器充电时，零序过流保护误动导致开关跳闸的原固递行分析。根据故障电流特征及现场实际情况，得出本次故障的原因是由于预防性试验造成换流压器三相剩磁发生改变，导致励磁涌
流较通常状态表现出新的特征，最终造成零序过流保护误动，并提出了防范此类故障的可行性措施。关键调：换流变压器；励磁涌流；零序过流保护
中图分类号：TM743
文献标志码：A
文章编号：16737598(2011)09-0052-03
MalfunctionAnalysis ofSwitchTrip during
Converter Transformer Charging
GUYong-gang'，QIWei-dong'，HANYan-Hua，XUJing-dong
(1. Shaanxi Electric Power Corporation, Xi'an 710048, China; 2.ShaanxiElectricPowerResearchInstitute，Xi'an710054,China）
Abstract:This paper analyzes the cause of zerosequence overcurrent malfunction which led to the switch trip during the converter transfomer charging.Aceording to the fault current characteristics and field situation,the cause is obtained that the preventive test made remanence of the three phase converter transformer changed, which resulted in inrush current showing the new features, Thus feasible measures to prevent such failures have been proposed
Key words: converter transformer, inrush current; zero-sequence over-current
极功率300MW；交流母线侧、站用电、控制保护系
0引言
德阳一宝鸡直流输电工程额定运行电压+500kV、额定输送容量3000MW，于2010年4月正式投人运行，发挥着跨大区优化电力资源配置的重要作用。宝鸡换流站换流变压器为西安西电变压器有限责任公司生产的强油循环风冷、单相双绕组有载调压式换流变压器，其型号为ZZDFPZ-297600/330。 2011年6月21日，对宝鸡换流站极I换流变压器进行充电时，换流变压器保护动作，换流变压器交流侧断路器跳闸。
故障经过 1
故障情况 1.1
站区当天天气情况为阴有阵雨。极Ⅱ全压大地回线运行，单极功率控制，功率方向为送人A站，单
统均运行正常。跳闸前极I准备投入运行，用3321 开关给极I换流变充电时换流变压器保护动作。 1.2保护动作情况
极I换流变保护A柜动作信息为，0ms保护启动，5003ms角接换流变压器交流侧零序过流IⅡI段动作，5003ms角接换流变压器交流侧零序过流I 段动作，换流变压器交流侧开关跳闸，直流系统Z 闭锁。
极I换流变压器保护B柜动作信息为，0ms保护启动，5003ms角接换流变压器交流侧零序过流 Ⅱ段动作，5003ms角接换流变压器交流侧零序过流I段动作，换流变压器交流侧开关跳闸，直流系统Z闭锁。
1.3设备情况检查
检查极I换流变压器一次设备和二次设备外观无异常，一次引线各接点和CT接线均正确。对极I 换流变压器进行了油化试验，试验结果均合格。
