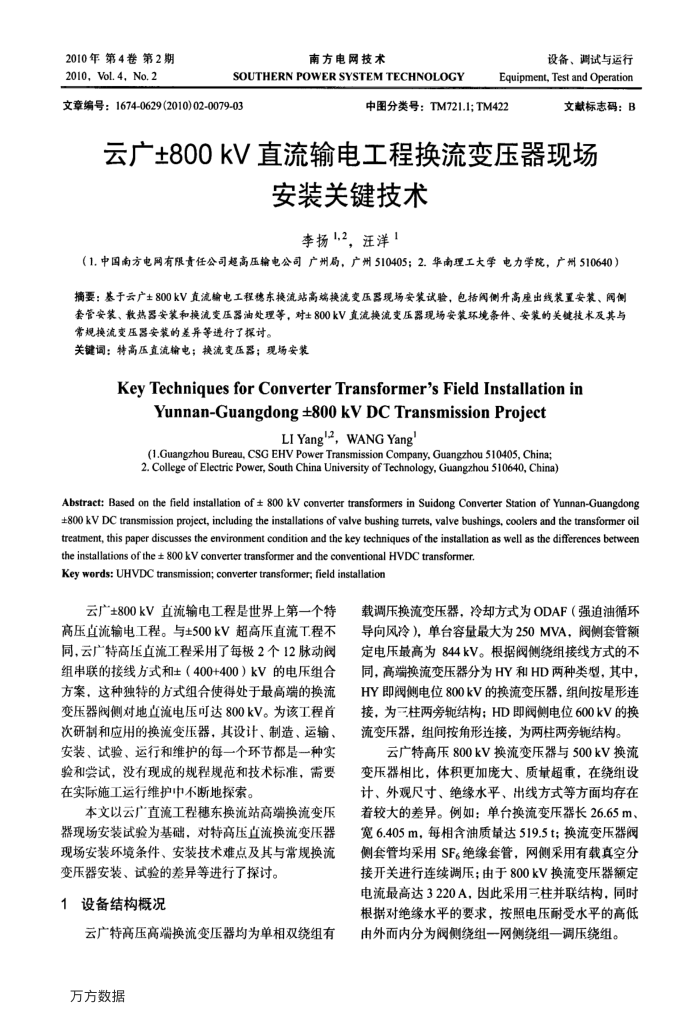

2010年第4卷第2期 2010, Vol.4, No.2
南方电网技术
SOUTHERNPOWER SYSTEM TECHNOLOGY
文章编号：1674-0629(2010)02-0079-03
设备、调试与运行
Equipment, Test and Operation
中图分类号：TM721.1;TM422
文献标志码：B
云广800kV直流输电工程换流变压器现场
安装关键技术李扬1,2，汪洋1
（1.中国南方电网有限责任公司超高压输电公司广州局，广州510405；2.华南理工大学电力学院，广州510640）摘要：基于云广土800kV直流输电工程稳东换流站高端换流变压器现场安装试验，包格阀侧升高座出线装置安装、阅侧套管安装、散热器安装和换流变压器油处理等，对±800kV直流换流变压器现场安装环境条件、安装的关键技术及其与常规换流变压器安装的差异等进行了探讨。
关键词：特高压直流输电；换流变压器；现场安装
KeyTechniquesforConverterTransformer'sFieldInstallationin
Yunnan-Guangdong±8ookVDCTransmissionProject
LIYang'2,WANGYang
(1.Guangzhou Bureau, CSG EHV Power Transmission Company, Guangzhou 510405, China; 2. College of Electric Power, South China University of Technology, Guangzhou 510640, China)
Abstract: Based on the field installation of ± 8oo kV converter transformers in Suidong Converter Station of Yunnan-Guangdong ±800 kV DC transmission project, including the installations of valve bushing turrets, valve bushings, coolers and the transformer oil treatment, this paper discusses the environment condition and the key techniques of the installation as well as the differences between
the installations of the ± 8oo kV converter transformer and the conventional HVDC transformer. Key words: UHVDC transmission; converter transformer; field installation
云广±800kV直流输电工程是世界上第一个特高压直流输电工程。与±500kV超高压直流T程不同，云广特高压直流工程采用了每极2个12脉动阅组串联的接线方式和±（400+400）kV的电压组合方案，这种独特的方式组合使得处于最高端的换流变压器阀侧对地直流电压可达800kV。为该工程首次研制和应用的换流变压器，其设计、制造、运输、安装、试验、运行和维护的每一个环节都是一种实验和尝试，没有现成的规程规范和技术标准，需要在实际施工运行维护中不断地探索。
本文以云广直流工程穗东换流站高端换流变压器现场安装试验为基础，对特高压直流换流变压器现场安装环境条件、安装技术难点及其与常规换流
变压器安装、试验的差异等进行了探讨。 1设备结构概况
云广特高压高端换流变压器均为单相双绕组有万方数据
载调压换流变压器，冷却方式为ODAF（强迫油循环导向风冷），单台容量最大为250MVA，阀侧套管额定电压最高为844kV。根据阀侧绕组接线方式的不同，高端换流变压器分为HY和HD两种类型，其中， HY即阀侧电位800kV的换流变压器，组间按星形连接，为柱两旁轭结构；HD即阀侧电位600kV的换流变压器，组间按角形连接，为两柱两旁结构
云广特高压800kV换流变压器与500kV换流变压器相比，体积更加庞大、质量超重，在绕组设计、外观尺寸、绝缘水平、出线方式等方面均存在着较大的差异。例如：单台换流变器长26.65m、宽6.405m，每相含油质量达519.5t；换流变压器阀侧套管均采用SF。绝缘套管，网侧采用有载真空分接开关进行连续调压；由于800kV换流变压器额定电流最高达3220A，因此采用三柱并联结构，同时根据对绝缘水平的要求，按照电压耐受水平的高低由外而内分为阀侧绕组一网侧绕组一调压绕组。
