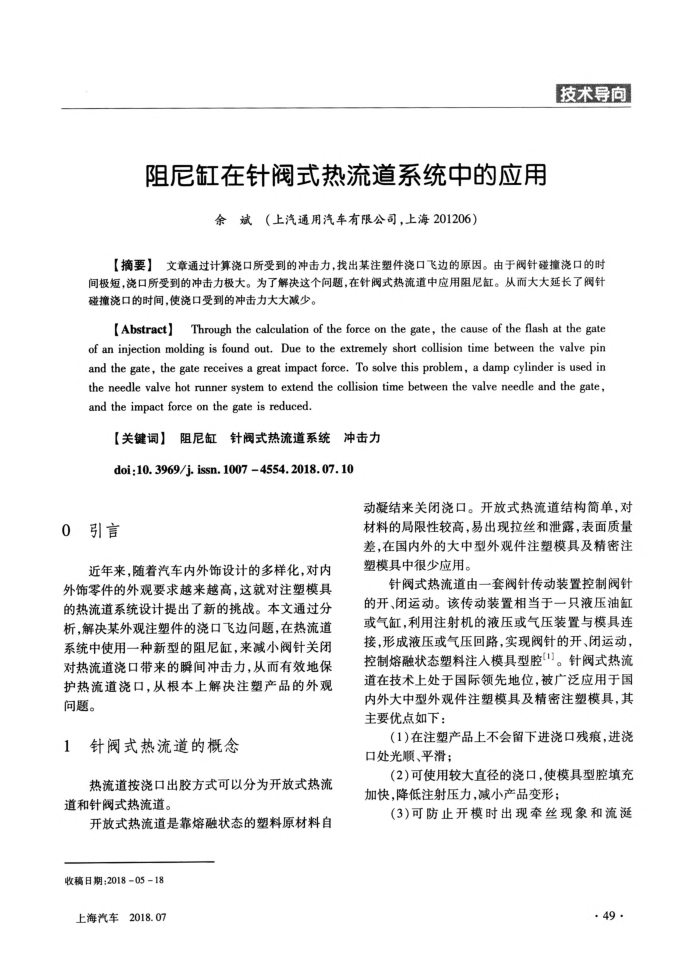

阻尼缸在针阀式热流道系统中的应用
余斌（上汽通用汽车有限公司，上海201206）
技术导向
【摘要】文章通过计算浇口所受到的冲击力，找出某注塑件浇口飞边的原因。由于阀针硅撞浇口的时间极短，浇口所受到的冲击力极大。为了解决这个间题，在针阀式热流道中应用阻尼缸。从而大大延长了阀针碰撞浇口的时间，使浇口受到的冲击力大大减少。
[Abstract]Through the calculation of the force on the gate, the cause of the flash at the gate of an injection molding is found out. Due to the extremely short collision time between the valve pin and the gate, the gate receives a great impact force. To solve this problem, a damp cylinder is used in the needle valve hot runner system to extend the collision time between the valve needle and the gate, and the impact force on the gate is reduced.
【关键词】阻尼缸针阀式热流道系统冲击力 doi:10.3969/j. issn.1007 4554.2018.07.10
动凝结来关闭浇口。开放式热流道结构简单，对
0引言
近年来，随着汽车内外饰设计的多样化，对内外饰零件的外观要求越来越高，这就对注塑模具的热流道系统设计提出了新的挑战。本文通过分析，解决某外观注塑件的浇口飞边间题，在热流道系统中使用一种新型的阻尼缸，来减小阀针关闭对热流道浇口带来的瞬间冲击力，从而有效地保护热流道浇口，从根本上解决注塑产品的外观问题。
针阀式热流道的概念
1
热流道按浇口出胶方式可以分为开放式热流道和针阀式热流道。
开放式热流道是靠熔融状态的塑料原材料自
收稿日期：20180518 上海汽车2018.07
材料的局限性较高，易出现拉丝和泄露，表面质量差，在国内外的大中型外观件注塑模具及精密注塑模具中很少应用。
针阀式热流道由一套阀针传动装置控制阀针的开、闭运动。该传动装置相当于一只液压油缸或气缸，利用注射机的液压或气压装置与模具连接，形成液压或气压回路，实现阀针的开、闭运动，控制熔融状态塑料注人模具型腔[1]。针阀式热流道在技术上处于国际领先地位，被广泛应用于国内外大中型外观件注塑模具及精密注塑模具，其主要优点如下：
(1)在注塑产品上不会留下进浇口残痕，进浇口处光顺、平滑；
(2)可使用较大直径的浇口，使模具型腔填充加快，降低注射压力，减小产品变形；
(3)可防止开模时出现牵丝现象和流涎
·49·
