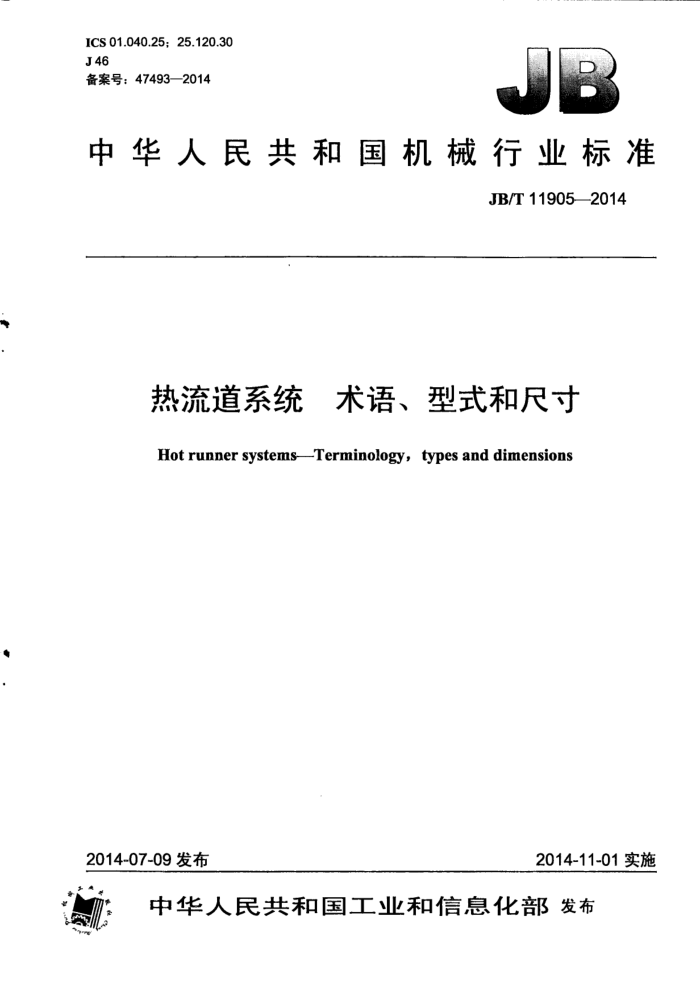

JB/T 11905-2014 热流道系统 术语、型式和尺寸 ICS 01.040.25; 25.120.30 J 46 备案号:47493—2014
中华人民共和国机械行业标准
JB/T 11905—2014
热流道系统 术语、型式和尺寸 Hot runner systems--Terminology, types and dimensions
2014-11-01实施
2014-07-09 发布
中华人民共和国工业和信息化部发布 JB/T 11905-2014
目 次
前言
IIT
范围 2规范性引用文件 3术语和定义 4结构型式和尺寸规格。
4.1结构型式 4.2热流道系统结构和尺寸 4.3热流道系统进料点主要分布形式和尺寸 5要求 6标记.. 附录A(资料性附录)与热流道系统配合的模具相关尺寸中文索引. 英文索引.
8 12
量t
14 15 17
电电
...18
图1尖头式热流道系统典型结构图2直通式热流道系统典型结构图3针阀式热流道系统典型结构图4内热式流道板,图5外热式流道板图 6 尖头式独立热喷嘴. 图7 直通式独立热喷嘴图 8 针阀式独立热喷嘴图 9 直通式二级热喷嘴图 10 多点式热喷嘴图 11 线圈式加热器图 12 JA型热流道系统结构图13 JB型热流道系统结构.. 图 14 TA型热流道系统结构.. 图15 TB型热流道系统结构图16 ZA型热流道系统结构图 17 ZB 型热流道系统结构. 图 18 2点进料分布形式图 19 3点进料分布形式图 20 4点进料分布形式图 A.1 与 JA 型、JB 型、TA 型和 TB 型热流道系统配合的模具相关尺寸图A.2与 ZA 型和ZB 型热流道系统配合的模具相关尺寸
业鱼欢光中
10 10 1 1 12 12
12 15 15
表 1 热流道系统型式 JB/T 119052014
... .. 13
表 2 热流道系统尺寸表3热流道系统进料分布尺寸 Toaooobobobbobobobboboooooiobioiicoooooobooobco 表A.1与热流道系统配合的模具相关尺寸
中雪中量身骨学学
中·-+
.. 6.
I JB/T 11905-2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国模具标准化技术委员会(SAC/TC33)归口。 本标准起草单位:深圳市米高科技有限公司、青岛海尔模具有限公司、桂林电器科学研究院有限公
司、桂林电子科技大学、永高股份有限公司、广东工业大学、山东硕泰科技发展有限公司、东莞职业技术学院。
本标准主要起草人:孙文华、张平、高成鹏、奉双、廖宏谊、王秋雷、黄诗君、杨延锦、张帆、刘大勇、黄俊、王冲、翁史振、肖峰、王学林。
本标准为首次发布。
II JB/T 11905-2014
热流道系统术语、型式和尺寸
1范围
本标准界定了塑料注射模热流道系统的术语和定义,规定了结构型式、尺寸规格、要求及标记。 本标准适用于塑料注射模热流道系统。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。 凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T1184一1996形状和位置公差 未注公差值 GB/T8846—2005塑料成型模术语 GB/T12555—2006塑料注射模模架 GB/T 12556--2006 5塑料注射模模架技术条件
3术语和定义
下列术语和定义适用于本文件。
3.1
热流道系统 hot runner system 在注射模中,由独立热喷嘴或热流道浇口套、热流道板、二级热喷嘴以及加热元件、温度控制元件、
针阀控制元件等组成,通过加热使流道通道内的热塑性塑料在注射过程中始终保持熔融状态的浇注系统。 3.1.1
尖头式热流道系统 sharp-point hot runner system 采用尖头式热喷嘴的热流道系统(见图1)。
3.1.2
直通式热流道系统 straight-through hot runner system 采用直通式热喷嘴的热流道系统(见图2)。
3.1.3
针阀式热流道系统 needle-valve hot runner system 采用针阀式热喷嘴的热流道系统(见图3)。
3.2
热流道板 hot runner manifold block 热流道系统中,开设分流道并设置加热与控温元件,以使流道内的热塑性塑料始终保持熔融状态的
板状或柱状部件。
注:改写 GB/T 8846—2005,定义3.1.1.9。 3.2.1
内热式流道板 internally heated manifold block 加热元件设置在流道通道中央进行加热的热流道板(见图4)。
I JB/T 119052014

11—堵头; 12———紧定螺钉; 13—防转销。
6——定位圈; 7———热流道浇口套; 8——流道板定位环; 9—热流道板; 10-—尖头式二级热喷嘴;
1—电缆插座; 2- →定模座板; 3—-限位板; 4——内六角圆柱头螺钉;
承压垫片:
S
图1尖头式热流道系统典型结构
10
11
2 13
1
1
11— -堵头; 12——紧定螺钉; 13--—防转销。
6- 承压垫片;
电缆插座:
定位圈; 8-热流道浇口套; 9—流道板定位环: 10—热流道板;
2 一定模座板: 3-限位板;
7 一
一内六角圆柱头螺钉;
4 一 5-
一直通式二级热喷嘴:
图2直通式热流道系统典型结构
2 JB/T 11905-2014
17
16
13——阀针; 14——堵头; 15—紧定螺钉; 16—防转销; 17—针阀式二级热喷嘴。
(液压)缸;
~电缆插座;一定模座板;
8-—热流道板; 9—热流道浇口套; 10定位圈; 11- -流道板定位环; 12——热电偶;
2 3
一限位板; 4--—内六角圆柱头螺钉;
3
一承压垫片; 6阀针导向套;
图3针阀式热流道系统典型结构
管式加热器:2- 热流道板。
图4内热式流道板
3.2.2
外热式流道板externally heated manifold block 加热元件设置在流道通道外侧进行加热的热流道板(见图1中9、图2中10、图3中8、图5中1)。
3.3
热喷嘴hot nozzle 在热流道系统中,连接注射机喷嘴或热流道板,设置加热与控温元件,使塑料保持熔融状态,并输
送到模具型腔或附加冷流道的零部件。
3
