经验交流
doi ;10. 16576/j. cnki. 10074414. 2017. 02. 049
2017年第2期（第30卷，总第148期）·机械研究与应用

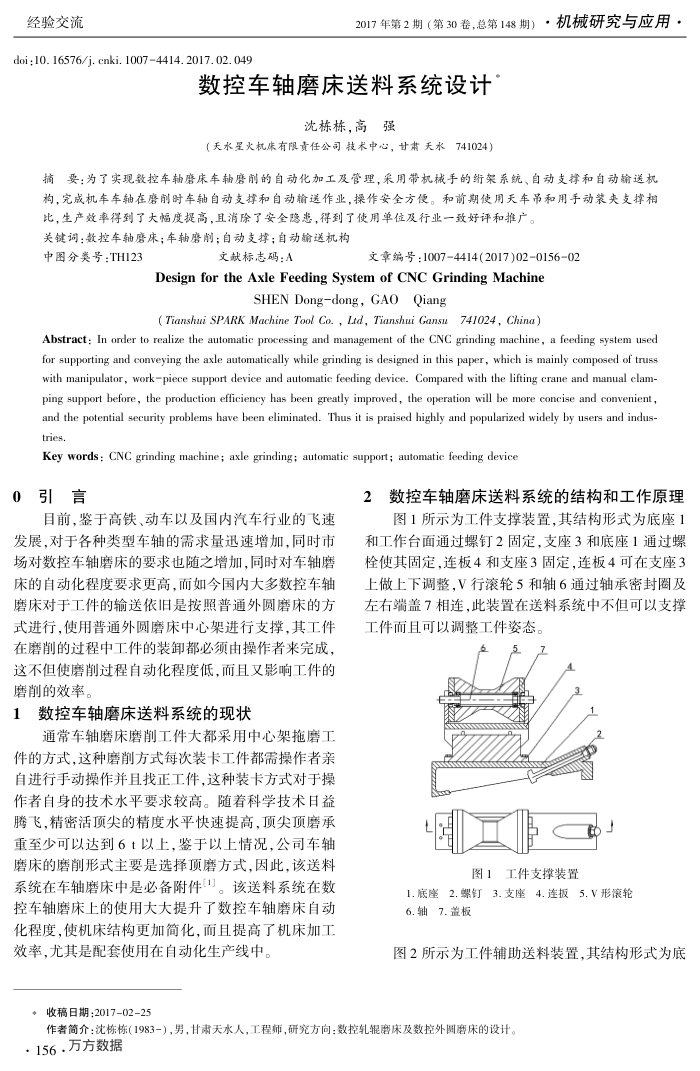

数控车轴磨床送料系统设计
沈栋栋，高强
（天水星火机床有限责任公司技术中心，甘肃天水741024）
摘要：为了实现数控车轴磨床车轴磨削的自动化加工及管理，采用带机械手的绗架系统、自动支撑和自动输送机构，完成机车车轴在磨削时车轴自动支荐和自动输送作业，操作安全方便。和前期使用天车吊和用手动装夹支撑相
关键词：数控车轴磨床；车轴磨削；自动支撑；自动输送机构
中图分类号：TH123
文献标志码：A
文享编号：10074414(2017)02015602
Design for the Axle Feeding System of CNC Grinding Machine
SHENDong-dong，GAOQiang
(Tianshui SPARK Machine Tool Co. , Lid, Tianshui Gansu741024, China)
Abstract: In order to realize the automatic processing and management of the CNC grinding machine, a feeding system used sspasodouresiadedspaiapsgpereaoneaeaonpronso with manipulator, workpiece support device and automatic feeding device. Compared with the lifting crane and manual clam-ping support before, the production efficiency has been greatly improved, the operation will be more concise and convenient, and the potential security problems have been eliminated. Thus it is praised highly and popularized widely by users and indus-tries.
Key words : CNC grinding machine; axle grinding; automatic support; automatic feeding device
引言 0
目前，鉴于高铁、动车以及国内汽车行业的飞速发展，对于各种类型车轴的需求量迅速增加，同时市场对数控车轴磨床的要求也随之增加，同时对车轴磨末的自动化程度要求更高，而如今国内大多数控车轴磨床对于工件的输送依旧是接照普通外员磨床的方式进行，使用普通外圆磨床中心架进行支撑，其工件在磨削的过程中工件的装卸都必须由操作者来完成，这不但使磨削过程自动化程度低，而且又影响工件的磨削的效率。
数控车轴磨床送料系统的现状 1
通常车轴磨床磨削工件大都采用中心架拖磨工件的方式，这种磨削方式每次装卡工件都需操作者亲自进行手动操作并且找正工件，这种装卡方式对于操作者自身的技术水平要求较高。随着科学技术日益腾飞，精密活顶尖的精度水平快速提高，顶尖顶磨承重至少可以达到6t以上，鉴于以上情况，公司车轴磨床的磨前形式主要是选择项磨方式，因此，该送料系统在车轴磨床中是必备附件！1。该送料系统在数控车轴磨床上的使用大大提升了数控车轴磨床自动化程度，使机床结构更加简化，而且提高了机床加工
效率，尤其是配套使用在自动化生产线中。*收稿日期：2017-02-25
数控车轴磨床送料系统的结构和工作原理 2
图1所示为工件支撑装置，其结构形式为底座1 和工作台面通过螺钉2固定，支座3和底座1通过螺栓使其固定，连板4和支座3固定，连板4可在支座3 上做上下调整，V行滚轮5和轴6通过轴承密封圈及左右端盖7相连，此装置在送料系统中不但可以支撑工件而且可以调整工件姿态。
邮
图1工件支撑装置
1.底座2.螺钉3.支座4.连扳5.V形滚轮 6.轴7.盖板
图2所示为工件辅助送料装置，其结构形式为底
作者简介：沈栋栋(1983-），男，甘肃天水人，工程师，研究方向：数控轧辑磨床及数控外围磨床的设计。·156.万方数据
