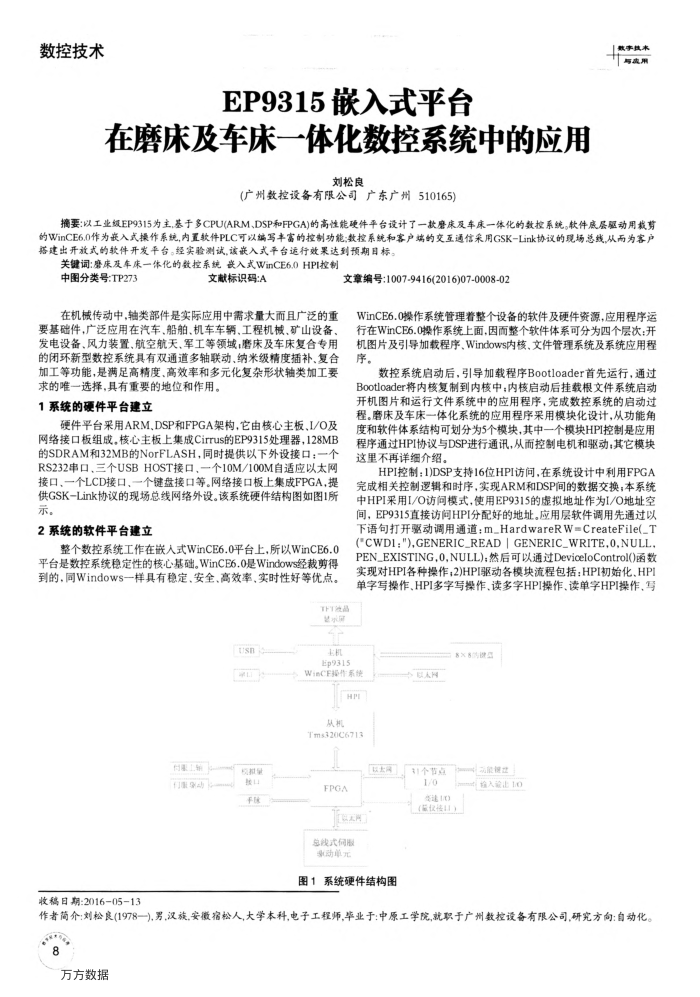

数控技术
EP9315嵌入式平台
在磨床及车床一体化数控系统中的应用
刘松良
(广州数控设务有限公司广东广州510165)
摘要：以工业级EP9315为主基于多CPU(ARM、DSP和FPGA)的高性能硬件平台设计了一款鹿床及车床一体化的数控系统。软件底层驱动用裁剪的WinCE6.0作为丧入式操作系统,内置款件PLC可以编写率富的控制功能；数控系统和客户端的交互通信采用GSK-Link协议的现场总线,从而为客户落建出开放式的软件开发平台。经实验测试，该丧入式平台运行效果达到预期目标，
关键词：座床及车床一体化的敏控系统费入式WinCE6.0HPI控制
中图分类号：TP273
文献标识码：A
在机械传动中，轴类部件是实际应用中需求量大而且广泛的重要基础件，广泛应用在汽车、船舶、机车车辆，工程机械、矿山设备发电设备、风力装置、航空航天、军工等领域，磨床及车床复合专用的闭环新型数控系统具有双通道多轴联动、纳米级精度插补、复合加工等功能，是满足高精度、高效率和多元化复杂形状轴类加工要
求的唯一选择，具有重要的地位和作用。 1系统的硬件平台建立
硬件罩台采用ARM.DSP和FPGA架构，它由核心主板、/O及网络接口板组成。核心主板上集成Cirrus的EP9315处理器，128MB 的SDRAM和32MB的NorFLASH，同时提供以下外设接口：一个 RS232串口，三个USBHOST接口，一个10M/100M自适应以太网接口，一个LCD接口，一个键盘接口等。网络接口板上集成FPGA，提供GSK-Link协议的现场总线网络外设。该系统硬件结构图如图1所示
2系统的软件平台建立
整个数控系统工作在嵌人式WinCE6.0平台上，所以WinCE6.0 平台是数控系统稳定性的核心基础。WinCB6.0是Windows经裁剪得到的.同Windows一样具有稳定安全、高效率，实时性好等优点。
文章编号：1007-9416(2016)07-0008-02
WinCE6.0模作系统管理着整个设备的软件及硬件资源，应用程序运行在WinCE6.0操作系统上面.因面整个软件体系可分为四个层次：开机图片及引导加载程序.Windows内核.文件管理系统及系统应用程
数控系统启动后，引导加载程序Bootloader首先运行，通过 Bootloader将内核复制到内核中：内核启动后挂载根文件系统启动开机图片和运行文件系统中的应用程序，完成数控系统的启动过程。摩床及车床一体化系统的应用程序采用模块化设计，从功能角度和软件体系结构可划分为5个模块，其中一个模块HPI控制是应用程序通过HPI协议与DSP进行通讯，从而控制电机和驱动：其它模块这里不再详细介绍。
HPI控制：1)DSP支持16位HPI访间在系统设计中利用FPGA 完成相关控制逻辑和时序，实现ARM和DSP间的数据交换；本系统中HPI采用I/O访间模式，使用EP9315的虚拟地址作为I/O地址空间，EP9315直接访间HPI分配好的地址。应用层软件调用先通过以下语句打开驱动调用通道：m_HardwareRW=CreateFile(_T("CWDI:"),GENERIC_READ |GENERIC_WRITE.0.NULL. PEN_EXISTING，o,NULL)；然后可以通过DeviceloControl()函数实现对HPI各种操作；2)HPI驱动各模块流程包括：HPI初始化HPI 单字写操作、HPI多字写择作，读多字HPI操作，读单字HPI操作，写
TFT波品
usn.
工服动
损报量较口
手缘
主机 Ep9315
WinCE据作系统
HP 从机
I'ms32(IC6.713 FPGA
大间
总践式伺服要动单元
图1系统硬件结构图
联人 31个节点 1/0 41)（家使情山）
8设
品能提过检入会止10
收稿日期：2016-05-13
作者简介：刘松良(1978一)，男，汉旅.安微宿松人,大学本科，电子工程师，毕业于：中原工学院,就职于广州数控设备有限公司，研究方向：自动化。 8
