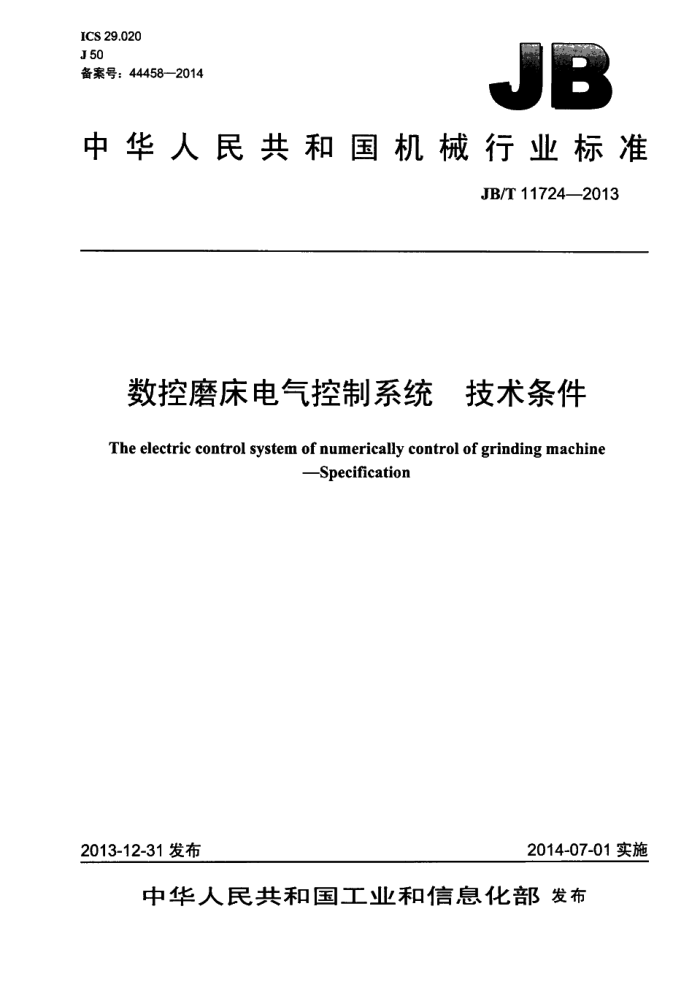

ICS 29.020 J50 备案号：44458-2014
中华人民共和国机械行业标准
JB/T117242013
数控磨床电气控制系统 技术条件 The electric control system of numerically control of grinding machine
-Specification
2014-07-01实施
2013-12-31发布
中华人民共和国工业租和信息化部发布 JB/T11724—2013
目 次
前言
I
范围. 规范性引用文件
1.
2
3术语和定义 4基本要求. 5 引入电源线端接法和切断开关
电击防护电气设备的保护
6
8等电位联结控制电路和控制功能 10 数控系统和接口 11 电磁兼容性（EMC)） 12 电柜和分线盒 13 控制设备的位置、安装。 14 操作站和操作器件 15 操作板和安装在机械上的控制器件. 16 附件和照明 17 导线和电缆. 18 配线技术 19 电动机及有关设备. 20 标记、警告标志和参照代号 21 技术文件. 22 检验.. 附录A（资料性附录）电气控制设备及系统检查和试验参考文献表1海拔对耐压和电流影响的修正系数表A.1检验项目及要求
10 11
*11
1
11 12 12 13 16
L JB/T11724-2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联会合提出。 本标准由全国工业机械电气系统标准化技术委员会（SAC/TC231）归口。 本标准负责起草单位：杭州机床集团有限公司。 本标准参加起草单位：国家机床质量监督检验中心，桂林北机器有限责公司，北京凯恩帝数
控技术有限责任公司，上海机床厂有限公司，浙江凯达机床股份有限公司，九川（浙江）科技股份有限公司。
本标准主要起草人：陈建明，周哲平，屠建平、黄祖广，德华、杨洪丽、孙克已，何宇军，陈建国。
本标准为首次发布。
II JB/T11724—2013
数控磨床电气控制系统技术条件
1范围
本标准规定了数控磨床电气控制系统的技术条件。 本标准适用于数控磨床电气控制系统设计安装和检验的要求。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引1用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4026一2010人机界面标志标识的基本和安全规则设备端子和导体终端的标识 GB5226.1一2008机械电气安全机械电气设备第1部分：通用技术条件 GB18209.3一2010机械电气安全指示，标志和操作第3部分：操动器的位置和操作的要求 GB/T196602005工业自动化系统与集成机床数值控制坐标系和运动命名 GB/T22663--2008工业机械电气设备电磁兼容机床抗扰度要求 GB23712一2009工业机械电气设备电磁兼容机床发射限值 GB/T24340—2009工业机械电气图用图形符号 GB/T24341一2009工业机械电气设备电气图，图解和表的绘制 GB/T26220—2010工业自动化系统与集成机床数值控制数控系统通用技术条件 GB/T26675—2011 机床电气、电子和可编程电子控制系统绝缘电阻试验规范 GB/T26676一2011机床电气、电子和可编程电子控制系统耐压试验规范 GB/T26677--2011机床电气控制系统数控平面磨床辅助功能M代码和宏参数 GB/T26678一2011机床电气控制系统数控平面磨床的加工程序要求 GB/T26679一2011机床电气电子和可编程电子控制系统保护联结电路连续性试验规范
3术语和定义
GB5226.12008界定的以及下列术语和定义适用于本文件。
3.1
自动切断电源automatic disconnection of supply 故障时：保护器件自动将受影响的一根或多根线导体断开。 [GB/T2900.71—2008，定义3.1826-12-18]
3.2
分断能力breakingcapacity 在额定电压下，开关能够切断最大电流的能力，亦称断流能力。
3.3
过电压over-voltage; over-tension 超过规定限值的电压。 ［GB/T2900.1—2008，定义3.3.146] JB/T11724—2013
3.4
联锁interlock 使两个或若干个机构互相制约而不能同时动作。 [GB/T6477—2008，定义2.3.9]
3.5
欠电压 under-voltage; under-tension 低于规定限值的电压。 [GB/T2900.1—2008，定义3.3.147]
3.6
欠电流 under-current 低于规定限值或者消失的电流。
3.7
（骚扰源的）发射限值 emission limit (from a disturbing source) 规定的电磁骚扰源的最大发射电平。 [GB/T4365--2003，定义2.1161-03-12] 抗扰度限值 immunity limit 规定的最小抗扰度电平。 [GB/T4365—2003，定义2.1161-03-15] 点动 inching 按动按钮即运动，松开按钮则运动停止。 ［GB/T6477—2008，定义2.3.1]
3.8
3.9
3.10
支路branch 一种网络的子集，含一个电路元件或电路元件的组合的二端电路。 ［GB/T2900.1—2008，定义3.2.47]
3.11
电路图circuitdiagram 表达项目电路组成和物理连接信息的简图。 ［GB/T2900.1—2008，定义3.6.6]
3.12
概略图overview diagram 概略地表达一个项目的全面特性的简图。 ［GB/T2900.1—2008，定义3.6.4]
3.13
布置图 A arrangement drawing 表达项目相对或绝对位置信息的图。 [GB/T2900.1—2008，定义3.6.10]
4基本要求
GB5226.1一2008中第4章按下列修改后适用于本部分。
2 JB/T117242013
电气设备应能在海拔1000m以下正常工作。当机床安装在较高海拔位置上时，应考虑电气绝缘强度降低和空气冷却效果的下降，在这种条件下使用的机床，最好按照机床制造厂和用户的协议设计机床电气系统。海拔对电器耐压和电流影响见表1。
表1海拔对耐压和电流影响的修正系数
海拔m 1 000 1 500 3 000 6 000
相对的电流标准
相对的耐压标准
1 0.99 0.96 0.90
1 0.95 0.80 0.56
5引入电源线端接法和切断开关
5.1引入电源线端接法
数控磨床电气设备应连接到单一电源。若需用其他电源供电给电气设备的某些部分（如不同工作电压的电子设备），这些电源宜尽可能取自组成为机床电气设备一部分的器件（如变压器，换能器等）。
使用中性线时：应在技术文件（如安装图和电路图）上表示清楚：要求标记N：并应对中性线提供单用绝缘端子。
在电气设备内部，中性线和保护联结电路之间不应相连，也不应使用PEN兼用端子。 例外情况：TN-C系统电源到电气设备的连接点处，中性线端子和PE端子可以相连。 所有1入电源端子都应按GB/4026--2010作出清晰的标记。
5.2连接外部保护接地系统的端子
连接外部保护接地系统的端子应按GB5226.1-2008中5.2的要求。 5.3电源切断部件
机床电气设备的电源切断部件应具有足够的分断能力，使整个电气设备在满负荷工作情况下从电源上断开。 5.4电源切断开关
电源切断开关应符合GB5226.1—2008中5.3.5.45.5、5.6的要求。电源切断开关应采用断路器，并且应是手动的：应能把机床的全部电气设备从电源上切断（必要时，可以不断开照明电路）。该切断开关只许有“断开”和“闭合”两种稳定状态，应有清楚的标志表明。在“断开”位置上时，应有防止自行接通的机构。总电源切断开关在断开位置应带有锁住机构：以便机床操作者不用机床时：锁住电源开关，防止随意闭合机床电源。电源切断开关应同时断开电源的全部相线，如果采用中性线，建议切断电源中性线。电源切断开关一般不能作为急停部件使用。
6电击防护
机床的电击防护应满足GB5226.1一2008中第6章的要求。
# JB/T11724—2013
7电气设备的保护
7.1概述
电气设备的保护措施除应符合GB5226.1一2008中7.1规定的保护措施外，还应具有下列要求：
一欠电流保护：一过电压保护；一防撞保护：一防护门锁保护；
-
一
一电主轴保护：砂轮主轴联锁保护：
一NC方式切换保护；一直线电动机的超速保护：一一直流电动机失磁时的飞车保护。
7.2欠电流保护
电气设备中有些部件因工作电流减少，会导致工作不正常或产生危险：电路设计中应有欠电流保护措施，防止产生危险。
例如电磁-卡盘或吸盘的励磁电路中，励磁电流应足以保证安全夹持或吸持工件。当励磁电流减少至不能保证安全夹持或吸持工件时，应根据风险评估，立即停止机床的相关运动，避免危险产生。
如果发生欠电流或断电流，应立即停止机床的相关运动，避免危险产生。当恢复励磁电流时，只能重新起动被停止的相关运动。 7.3过电压保护
在电路中，应有闪电和开关浪涌引起的过电压防护外。必要时还应有对电源有过电压检测和保护，防止因电源产生的过电压引起的危险。 7.4防撞保护
运动部件在行程范圃内应平稳运行，在行程换向时应有足够的措施。防止冲击。如果做不到，在电路设计时，应考患增加防撞保护措施。 7.5防护门联锁保护
机床应在危险区域安装防护门，这些防护门应具有适当的机械和电气的联锁保护。只有当防护门关好后，才能起动砂轮主轴和机床运动部件。如果在被保护的区域内的危险还没有消除，不允许打开这些安全防护门。只有当被保护的区域内，危险已经消除，才允许通过控制系统解开安全防护门锁。机床在调试或维修时，应设专用开关或装置解除联锁，调试或维修结束后，应恢复防护门锁保护功能。 7.6电主轴保护
如果在机床上采用电主轴，除了对电主轴电动机有电气保护（过载，过电流、超速、过热）等，还应确保电主轴电动机的正常工作条件。要有足够联锁保护措施，使这些工作条件没有就绪前，不能起动电主轴电动机。电主轴电动机在起动前，应有足够的润滑油压力：保证电主轴稳定运转；还应起动供给电主轴冷却的冷却泵或风扇。停止电主轴时，应只有在电主轴电动机完全停止后，才允许停止供电主轴润滑的油泵和相应的冷却水泵或风扇。
4 JB/T11724—2013
7.7砂轮主轴联锁保护
砂轮主轴在运转时，不充许以手动的方式快速趋向工件或工作台：当相关的安全防护措施没有就绪前，不应起动砂轮主轴：当相关的安全防护措施中任何一项失效：应立即切断砂轮主轴的电源。 7.8砂轮主轴的起动和停止
只有在有关的安全防护措施全部就绪后，才可起动砂轮主轴电动机。应当有足够的措施（如相序保护），保证砂轮主轴电动机按规定的方向旋转。并且应保证砂轮主轴电动机在规定的转速下运转，防止由于超速引起的危险。除非有特别的防护措施，砂轮主轴电动机的停止应按GB5226.1一2008中9.2.2 的规定，采用0类停车，一般不应采用制动措施停车。 7.9NC方式切换保护
NC工作方式选择应有相应的保护。由一种工作方式转换成另一种工作方式，应自动停止原来的工作方式，转换成新的工作方式后，应重新发指令才允许按转换后的工作方式运行。 7.10超速保护
开励和复励直流电动机应当备有过或失磁保护，防让电动机的超速运转。直线电动机的控制电路
应设计有位置和速度检测装置，并且应具有断相保护，防止因超速引起的危险。 7.11相序保护
如果当三相异步电动机的转向与设计时规定的转向相反时存在对人或机械危险，则应进行相序保护，只有电源提供正确相序时，才充许机床工作。 7.12砂轮主轴断电时的保护
砂轮主轴断电时的保护应进行危险评估。砂轮主轴断电时主轴的保护措施应能正常工作，如润湿。 冷却等。在必要时，应具有砂轮主轴的断电后退功能，突然断电，砂轮应自动离开工件。
8等电位联结
等电位联结应符合GB5226.1—2008中第8章的规定。
9控制电路和控制功能
9.1概述
控制电路和控制功能除应符合GB5226.1一2008中第9章规定的要求外，还应其有本章节规定的要求。 9.2控制电路电压
交流控制电路的电压应是下列规定电压的一种或几种： 6V.24V-48V.110V（推荐值）220V。 直流控制电路的电压应是下列规定电压的一种或几种： 6V.12V.24V(推荐值).48V.110V.220V。
