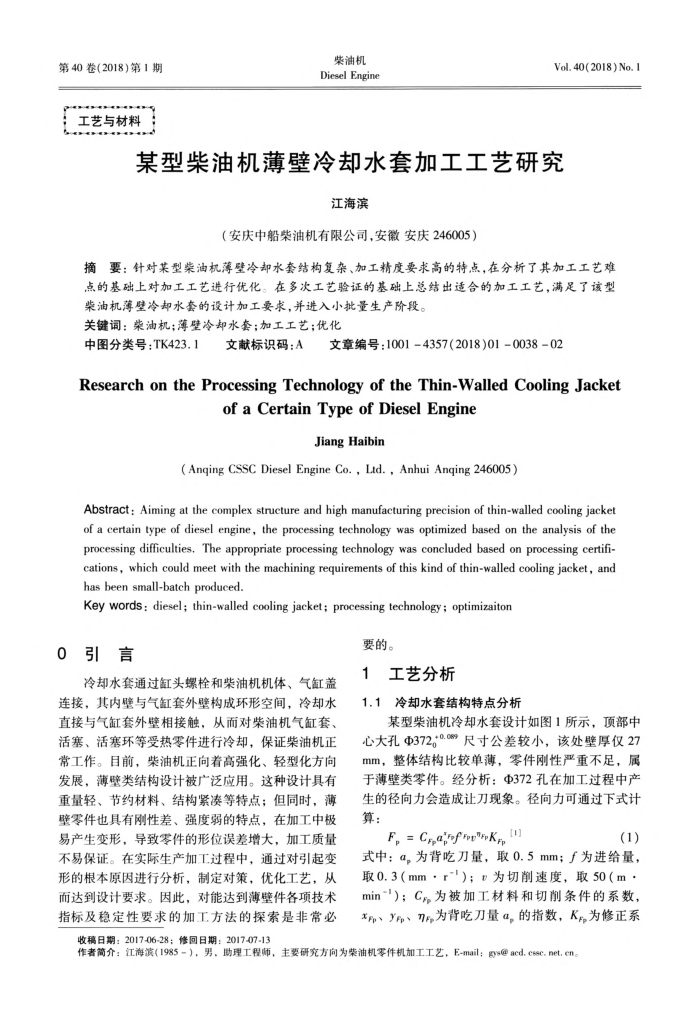

第40卷(2018)第1期
工艺与材料
柴油机 Diesel Engine
Vol. 40(2018) No. 1
某型柴油机薄壁冷却水套加工工艺研究
江海滨
（安庆中船柴油机有限公司，安徽安庆246005）
摘要：针对某型柴油机薄壁冷却水套结构复杂、加工精度要求高的特点，在分析了其加工工艺难点的基础上对加工工艺进行优化。在多次工艺验证的基础上总结出适合的加工工艺，满足了该型柴油机薄壁冷却水套的设计加工要求，并进入小批量生产阶段。
关键词：荣油机：薄壁冷却水套：加工工艺：优化中图分类号：TK423.1
文章编号：1001-4357(2018)01-0038-02
文献标识码：A
Research ontheProcessing Technology of the Thin-Walled Cooling Jacket
ofaCertainTypeofDieselEngine
JiangHaibin
(Anqing CSSC Diesel Engine Co., Ltd., Anhui Anqing 246005）
Abstract: Aiming at the complex structure and high manufacturing precision of thin-walled cooling jacket of a certain type of diesel engine, the processing technology was optimized based on the analysis of the processing difficulties, The appropriate processing technology was concluded based on processing certifi-cations, which could meet with the machining requirements of this kind of thin-walled cooling jacket, and has been small-batch produced.
Key words : diesel; thin-walled cooling jacket; processing technology; optimizaiton
0引言
冷却水套通过缸头螺栓和柴油机机体、气缸盖连接，其内壁与气缸套外壁构成环形空间，冷却水直接与气缸套外壁相接触，从而对柴油机气缸套、活塞、活塞环等受热零件进行冷却，保证柴油机正常工作。目前，柴油机正向着高强化、轻型化方向发展，薄壁类结构设计被广泛应用。这种设计具有重量轻、节约材料、结构紧凌等特点：但同时，薄壁零件也具有刚性差、强度弱的特点，在加工中极易产生变形，导致零件的形位误差增大，加工质量不易保证。在实际生产加工过程中，通过对引起变形的根本原因进行分析，制定对策，优化工艺，从而达到设计要求。因此，对能达到薄壁件各项技术指标及稳定性要求的加工方法的探索是非常必
要的。
1工艺分析
1.1冷却水套结构特点分析
某型柴油机冷却水套设计如图1所示，顶部中心大孔Φ372*0.089尺寸公差较小，该处壁厚仅27 mm，整体结构比较单薄，零件刚性严重不足，属于薄壁类零件。经分析：Φ372孔在加工过程中产生的径向力会造成让刀现象。径向力可通过下式计算：
F, = Cr,a,rfrppK, (1)
(1)
式中：a，为背吃刀量，取0.5mm；f为进给量，取0.3（mm·r-）；为切削速度，取50（m， min-)；C，为被加工材料和切削条件的系数， p、yp、为背吃刀量a，的指数，K,为修正系
收稿日期：2017-06-28；修回日期：2017-07-13
作者简介：江海滨（1985-），男，助理工程师，主要研究方向为案油机零件机加工工艺，E-mail；gys@acd.csse.net.en。
