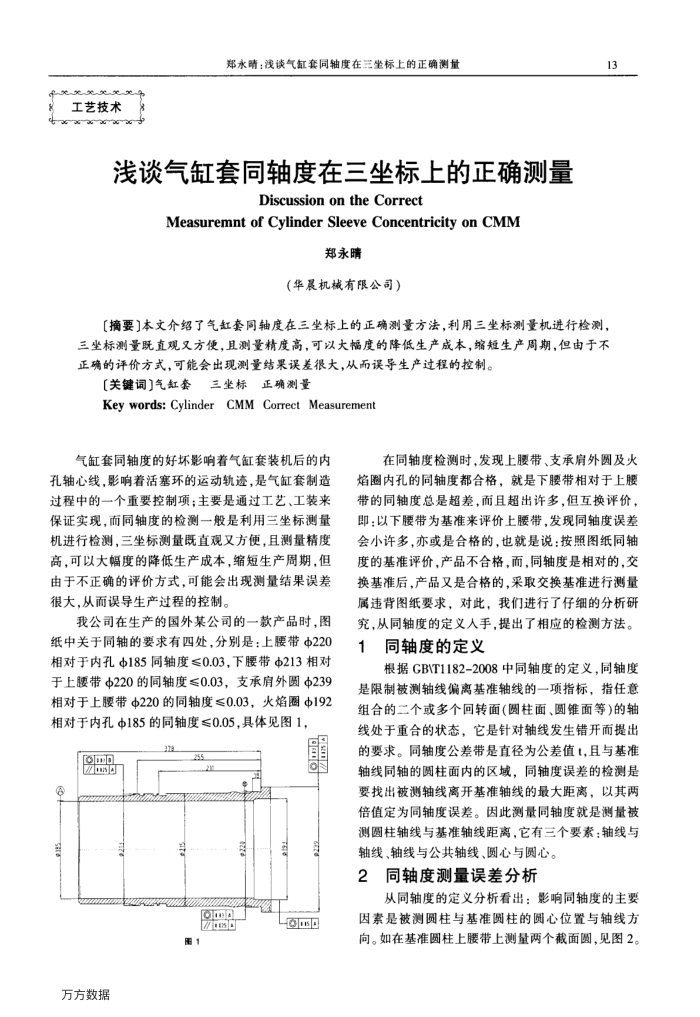

郑永晴：浅谈气缸套同轴度在三坐标上的正确测量
浅谈气缸套同轴度在三坐标上的正确测量
Discussion on the Correct
MeasuremntofCylinderSleeveConcentricityonCMM
郑永晴
（华展机械有限公司）
13
【摘要]本文介绍了气缸套同轴度在三坐标上的正确测量方法，利用三坐标测量机进行检测，三坐标测量既直观又方便，且测量精度高，可以大幅度的降低生产成本，缩短生产周期，但由于不正确的评价方式，可能会出现测量结果误差很大，从而误导生产过程的控制。
【关键词】气红套
三坐标正确测量
Key words: Cylinder CMM Correct Measurement
气缸套同轴度的好坏影响着气缸套装机后的内孔轴心线，影响着活塞环的运动轨迹，是气缸套制造过程中的一个重要控制项；主要是通过工艺、工装来保证实现，而同轴度的检测一般是利用三坐标测量机进行检测，三坐标测量既直观又方便，且测量精度高，可以大幅度的降低生产成本，缩短生产周期，但由于不正确的评价方式，可能会出现测量结果误差很大，从而误导生产过程的控制。
我公司在生产的国外某公司的一款产品时，图纸中关于同轴的要求有四处，分别是：上腰带Φ220 相对于内孔Φ185同轴度≤0.03，下腰带Φ213相对于上腰带Φ220的同轴度≤0.03，支承肩外圆Φ239 相对于上腰带Φ220的同轴度≤0.03，火焰圈Φ192 相对于内孔Φ185的同轴度≤0.05，具体见图1，
[om[s]
万方数据
255
Oo/a
图1
Lop
在同轴度检测时，发现上腰带、支承肩外圆及火焰圈内孔的同轴度都合格，就是下腰带相对于上腰带的同轴度总是超差，而且超出许多，但互换评价，即：以下腰带为基准来评价上腰带，发现同轴度误差会小许多，亦或是合格的，也就是说：接按照图纸同轴度的基准评价，产品不合格，而，同轴度是相对的，交换基准后，产品又是合格的，采取交换基准进行测量属违背图纸要求，对此，我们进行了仔细的分析研究，从同轴度的定义人手，提出了相应的检测方法。
同轴度的定义
根据GBVT1182-2008中同轴度的定义，同轴度是限制被测轴线偏离基准轴线的一项指标，指任意组合的二个或多个回转面（圆柱面、圆锥面等）的轴线处于重合的状态，它是针对轴线发生错开而提出的要求。同轴度公差带是直径为公差值t，具与基准轴线同轴的圆柱面内的区域，同轴度误差的检测是要找出被测轴线离开基准轴线的最大距离，以其两倍值定为同轴度误差。因此测量同轴度就是测量被测圆柱轴线与基准轴线距离，它有三个要素：轴线与轴线、轴线与公共轴线、圆心与圆心。
2
同轴度测量误差分析
从同轴度的定义分析看出：影响同轴度的主要
因素是被测圆柱与基准圆柱的圆心位置与轴线方向。如在基准圆柱上腰带上测量两个截面圆，见图2。
