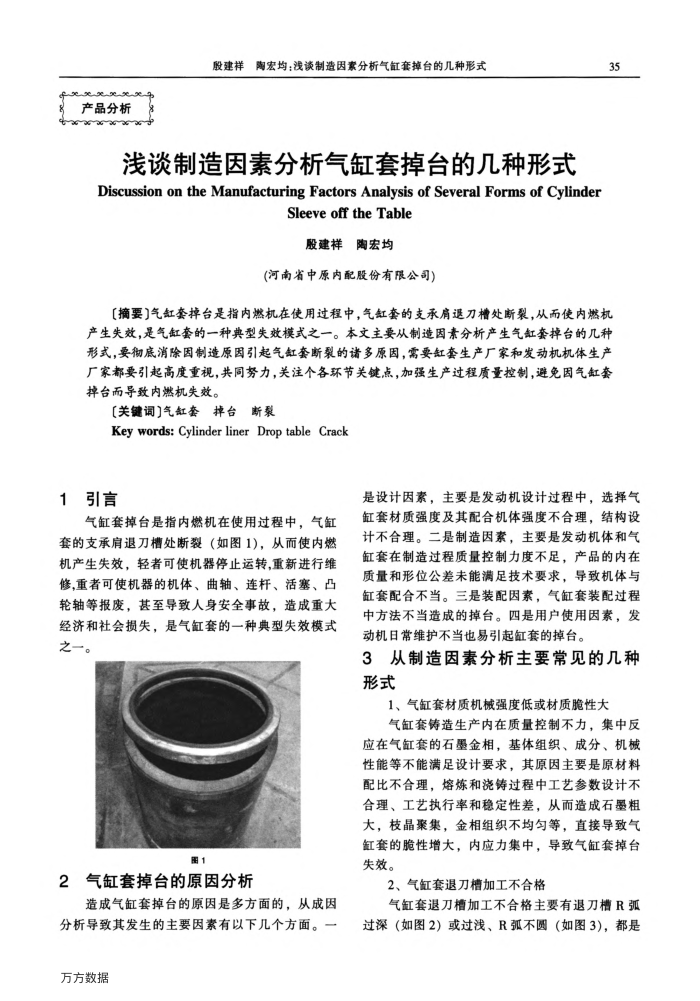

产品分析
股建样陶宏均：浅谈制造因索分析气缸套掉台的几种形式
浅谈制造因素分析气缸套掉台的几种形式 DiscussionontheManufacturingFactorsAnalysisof SeveralFormsof Cylinder
SleeveofftheTable 股建祥陶宏均
(河南省中原内配股份有限公司)
35
【摘要]气缸套掉台是指内燃机在使用过程中，气缸套的支承肩刀槽处断裂，从而使内燃机产生失效，是气缸套的一种典型失效模式之一。本文主要从制造因素分析产生气缸套掉台的几种形式，要彻底消除因制造原因引起气缸套断裂的诸多原因，需要缸套生产厂家和发动机机体生产厂家都要引起高度重视，共同努力，关注个各环节关键点，加强生产过程质量控制，避免因气缸套掉台而导致内燃机失效。
【关键调]气缸套掉台断裂
Key words: Cylinder liner Drop table Crack
1引言
气缸套掉台是指内燃机在使用过程中，气缸套的支承肩退刀槽处断裂（如图1），从而使内燃机产生失效，轻者可使机器停止运转，重新进行维修，重者可使机器的机体、曲轴、连杆、活塞、凸轮轴等报废，甚至导致人身安全事故，造成重大经济和社会损失，是气缸套的一种典型失效模式之一。
图1
2气缸套掉台的原因分析
造成气缸套掉台的原因是多方面的，从成因分析导致其发生的主要因素有以下几个方面。一万方数据
是设计因素，主要是发动机设计过程中，选择气缸套材质强度及其配合机体强度不合理，结构设计不合理。二是制造因素，主要是发动机体和气缸套在制造过程质量控制力度不足，产品的内在质量和形位公差未能满足技术要求，导致机体与缸套配合不当。三是装配因素，气缸套装配过程中方法不当造成的掉台。四是用户使用因素，发动机日常维护不当也易引起缸套的掉台。
3从制造因素分析主要常见的几种形式
1、气缸套材质机械强度低或材质脆性大
气缸套铸造生产内在质量控制不力，集中反应在气缸套的石墨金相，基体组织、成分、机械性能等不能满足设计要求，其原因主要是原材料配比不合理，熔炼和浇铸过程中工艺参数设计不合理、工艺执行率和稳定性差，从而造成石墨粗大，枝晶聚集，金相组织不均匀等，直接导致气缸套的脆性增大，内应力集中，导致气缸套掉台失效。
2、气缸套退刀槽加工不合格
气缸套退刀槽加工不合格主要有退刀槽R弧过深（如图2）或过浅、R弧不圆（如图3），都是
