轮胎式摊铺机转向系统工作原理
及故障排查一例 ■马冰郑建丰高荣
1.转向系统工作原理
某型轮胎式摊铺机采用开式转向液压系统，该系统主要由液压油箱1、过滤器2、齿轮泵3、溢流阀4、优先阀5、转向器6、转向缸7等组成如图1所示。其中转向器6由安全阀8、入口单
13
21MPa 11业160ml/r WNXW
16Mp
15L/min
其他负载油路
21MPa

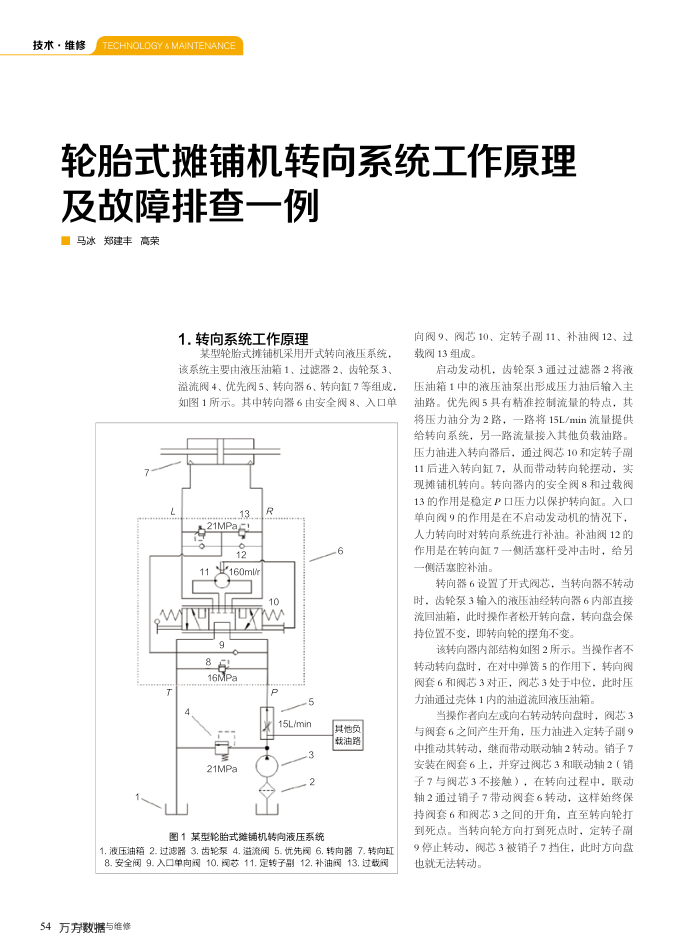

图1某型轮胎式差铺机转向液压系统
1.液压油箱2.过滤器3.齿轮泵4.溢流阀5.优先阀6.转向器7.转向缸 8.安全阀9.入口单向阀10.阅芯11.定转子副12.补油阀13.过润
54万方数据与维修
向阀9、阀芯10、定转子副11、补油阀12、过载阅13组成。
启动发动机，齿轮泵3通过过滤器2将液压油箱1中的液压油泵出形成压力油后输入主油路。优先阀5具有精准控制流量的特点，其将压力油分为2路，一路将15L/min流量提供给转向系统，另一路流量接入其他负载油路，压力油进入转向器后，通过阀芯10和定转子副 11后进入转向缸7，从而带动转向轮摆动，实现摊铺机转向。转向器内的安全阀8和过载阀 13的作用是稳定P口压力以保护转向缸。入口单向阅9的作用是在不启动发动机的情况下，人力转向时对转向系统进行补油。补油阀12的作用是在转向缸7一侧活塞杆受冲击时，给另侧活寒腔补油。
转向器6设置了开式阀芯，当转向器不转动时，齿轮泵3输入的液压油经转向器6内部直接流回油箱，此时操作者松开转向盘，转向盘会保持位置不变，即转向轮的摆角不变。
该转向器内部结构如图2所示。当操作者不转动转向盘时，在对中弹簧5的作用下，转向阀阀套6和阀芯3对正，阀芯3处于中位，此时压力油通过壳体1内的油道流回液压油箱。
当提作者向左或向右转动转向盘时，阅芯3 与阀套6之间产生开角，压力油进入定转子副9 中推动其转动，继而带动联动轴2转动。销子7 安装在阀套6上，并穿过阀芯3和联动轴2（销子7与阀芯3不接触），在转向过程中，联动轴2通过销子7带动阀套6转动，这样始终保持阀套6和阀芯3之间的开角：直至转向轮打到死点。当转向轮方向打到死点时，定转子副 9停止转动，阀芯3被销子7挡住，此时方向盘也就无法转动。
