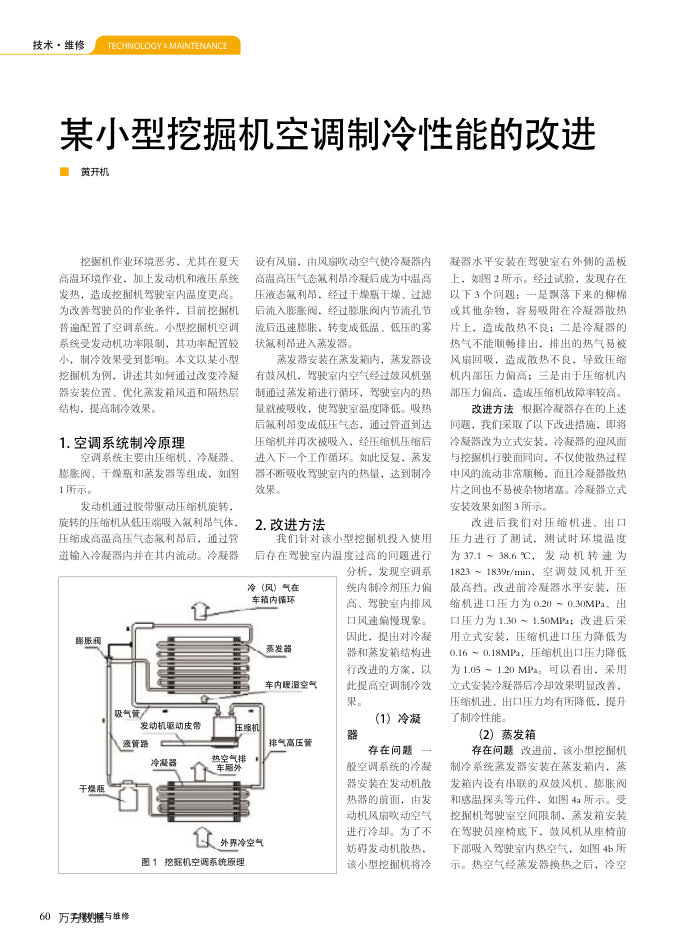

某小型挖掘机空调制冷性能的改进黄开机
挖据机作业环境恶劣，尤其在夏天高温环境作业，加上发动机和液压系统发热，造成挖掘机驾驶室内温度更高为改善驾驶员的作业条件。目前挖掘机普遍配置了空调系统。小型挖掘机空调系统受发动机功率限制，其功率配置较小，制冷效果受到影响。本文以某小型挖掘机为例，讲述其如何通过改变冷凝器安装位置、优化蒸发箱风道和隔热层结构，提高制冷效果。
1.空调系统制冷原理
空调系统主要由压缩机、冷凝器、膨胀阀、干燥瓶和蒸发器等组成，如图 1所示。
发动机通过胶带驱动压缩机旋转，旋转的压缩机从低压端吸入氟利昂气体，压缩成高温高压气态氟利昂后，通过管道输入冷凝器内并在其内流动。冷凝器
信
影胀通
吸气管子
发动机驱动皮带液管路
冷漫器
爆瓶
设有风扇，由风扇吹动空气使冷凝器内高温高压气态氟利昂冷凝后成为中温高压液态氟利昂，经过干燥瓶干燥、过滤后流入膨胀阀，经过膨胀阀内节流孔节流后迅速膨胀，转变成低温、低压的雾状氟利昂进入蒸发器。
蒸发器安装在蒸发箱内，蒸发器设有鼓风机，驾驶室内空气经过鼓风机强制通过蒸发箱进行循环，驾驶室内的热量就被吸收，使驾驶室温度降低。吸热后氟利昂变成低压气态，通过管道到达压缩机并再次被吸入，经压缩机压缩后进入下一个工作循环。如此反复，蒸发器不断吸收驾驶室内的热量，达到制冷效果。
2.改进方法
我们针对该小型挖掘机投入使用后存在驾驶室内温度过高的问题进行
分析，发现空调系
冷 (风)气在车箱内循环
、蒸发器
车内暖温空气
压缩机
排气高压管
热空气排车外
食外界冷空气
图1挖掘机空调系统原理
60万芳接数糖与维修
统内制冷剂压力偏高、驾驶室内排风口风速偏慢现象。因此，提出对冷凝器和蒸发箱结构进行改进的方案，以此提高空调制冷效果。
(1）冷凝器
存在问题
般空调系统的冷凝器安装在发动机散热器的前面，由发动机风扇吹动空气进行冷却。为了不妨碍发动机散热：该小型挖掘机将冷
凝器水平安装在驾驶室右外侧的盖板上，如图2所示。经过试验，发现存在以下3个问题：一是飘落下来的柳棉或其他杂物，容易吸附在冷凝器散热片上，造成散热不良；二是冷凝器的热气不能顺畅排出，排出的热气易被风扇回吸，造成散热不良，导致压缩机内部压力偏高：三是由于压缩机内部压力偏高，造成压缩机故障率较高。
改进方法根据冷凝器存在的上述问题，我们采取了以下改进措施，即将冷凝器改为立式安装，冷凝器的迎风面与挖掘机行驶面同向，不仅使散热过程中风的流动非常顺畅，而且冷凝器散热片之间也不易被杂物堵塞。冷凝器立式安装效果如图3所示。
改进后我们对压缩机进、出口压力进行了测试，测试时环境温度为37.138.6℃，发动机转速为 1823~1839r/min，空调风机开至最高挡。改进前冷凝器水平安装，压缩机进口压力为0.20~0.30MPa、出口压力为1.30~1.50MPa；改进后采用立式安装，压缩机进口压力降低为 0.16~0.18MPa，压缩机出口压力降低为1.05～1.20MPa。可以君出，采用立式安装冷凝器后冷却效果明显改善，压缩机进、出口压力均有所降低，提升了制冷性能。
(2）蒸发箱
存在问题改进前，该小型挖掘机制冷系统蒸发器安装在蒸发箱内，蒸发箱内设有串联的双妓风机、膨胀阀和感温探头等元件，如图4a所示。受挖掘机驾驶室空间限制，蒸发箱安装在驾驶员座椅底下，鼓风机从座椅前下部吸入驾驶室内热空气，如图4b所示。热空气经蒸发器换热之后，冷空
