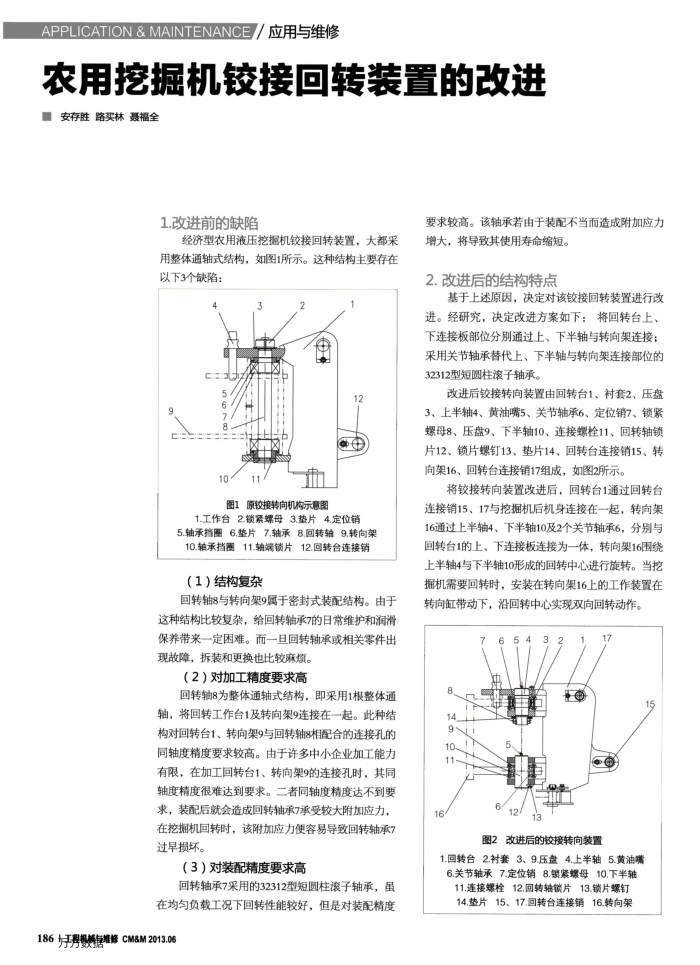

农用挖掘机铰接回转装置的改进 ■安存胜路买林聂福全
1.改进前的缺陷
经济型农用液压挖掘机铰接回转装置，大都采用整体通轴式结构，如图1所示。这种结构主要存在以下3个缺陷：
12
0
图1原较接转向机将示意图
1.工作台2.锁案螺母3.垫片4.定位销 5.轴承指图6.垫片7.轴承8.回转轴9.转向架 10.轴承挡面11.轴端锁片12.回转台连接销
（1）结构复杂
回转轴8与转向架9属于密封式装配结构。由于这种结构比较复杂，给回转轴承7的日常维护和润滑保养带来一定困难。而一旦回转轴承或相关零件出现故障，拆装和更换也比较麻烦。
（2）对加工精度要求高
回转轴8为整体通轴式结构，即采用1根整体通轴，将回转工作台1及转向架9连接在一起。此种结构对回转台1、转向架9与回转轴8相配合的连接孔的同轴度精度要求较高。由于许多中小企业加工能力有限，在加工回转台1、转向架9的连接孔时，其同轴度精度很难达到要求。二者同轴度精度达不到要求，装配后就会造成回转轴承7承受较大附加应力，在挖掘机回转时，该附加应力便容易导致回转轴承7 过早损坏。
（3）对装配精度要求高
回转轴承7采用的32312型短圆柱滚子轴承，虽在均匀负载工况下回转性能较好，但是对装配精度
186十工程机热传维修CM&M2013.06
要求较高。该轴承若由于装配不当而造成附加应力
增大，将导致其使用寿命缩短。 2.改进后的结构特点
基于上述原因，决定对该铰接回转装置进行改进。经研究，决定改进方案如下：将回转台上、下连接板部位分别通过上、下半轴与转向架连接；采用关节轴承替代上、下半轴与转向架连接部位的 32312型知圆柱滚子轴承。
改进后铰接转向装置由回转台1、衬套2、压盘 3、上半轴4、黄油嘴5、关节轴承6、定位销7、锁紧螺母8、压盘9、下半轴10、连接螺栓11、回转轴锁片12、锁片螺钉13、垫片14、回转台连接销15、转向架16、回转台连接销17组成，如图2所示。
将铰接转向装置改进后，回转台1通过回转台连接销15、17与挖掘机后机身连接在一起，转向架 16通过上半轴4、下半轴10及2个关节轴承6，分别与回转台1的上、下连接板连接为一体，转向架16围绕上半轴4与下半轴10形成的回转中心进行旋转。当挖掘机需要回转时，安装在转向架16上的工作装置在转向缸带动下，沿回转中心实现双向回转动作。
0
oo
6
图2改进后的较接转向装置
1.回转台2.衬套3、9.压盘4.上半轴5.黄油嘴 6.关节轴承7.定位销8.锁紧螺母10.下半轴 11.连接螺栓12.回转轴锁片13.锁片螺钉 14.垫片15、17.回转台连接销16.转向架
