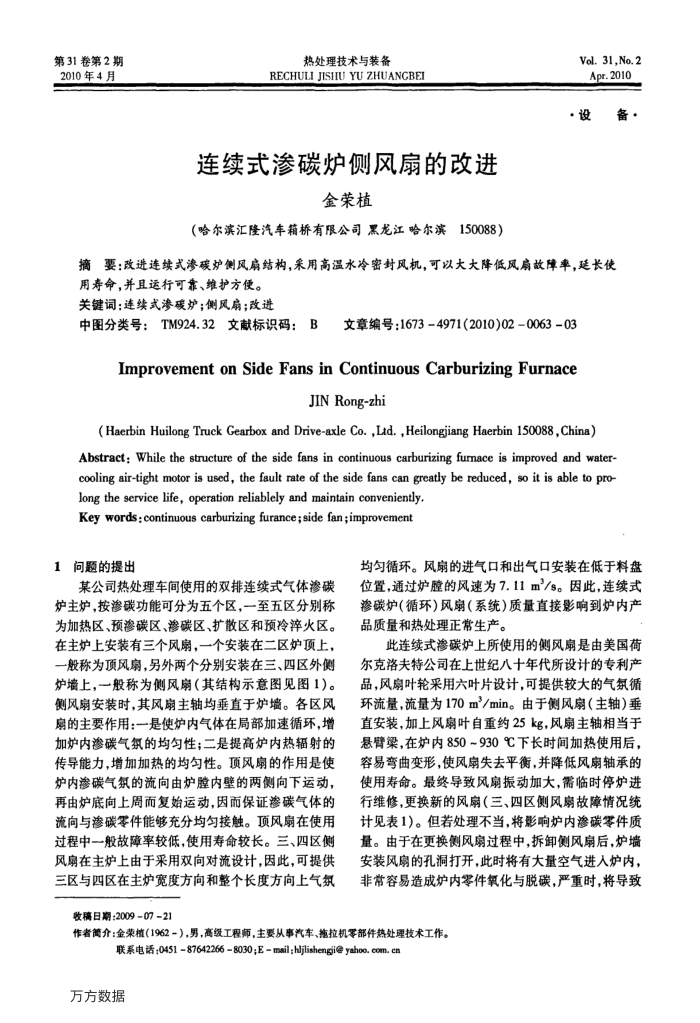

第31卷第2期 2010年4月
热处理技术与装备
RECHULI JISIU YU ZHUANCBEI
连续式渗碳炉侧风扇的改进
金荣植
（哈尔滨汇隆汽车箱桥有限公司黑龙江哈尔滨150088）
Vol.31,No.2 Apr.2010
·设备·
摘要：改进连续式渗碳炉侧风扇结构，采用高温水冷密封风机，可以大大降低风扇故障率，廷长使
用寿命，并且运行可靠、维护方便。关键词：连续式渗碳炉；侧风扇；改进
中图分类号：TM924.32文献标识码：B文章编号：1673-4971(2010)02-0063-03
Improvementon SideFansin ContinuousCarburizingFurnace
JIN Rong-zhi
(Haerbin Huilong Truck Gearbox and Drive-axle Co.,Ltd. ,Heilongjiang Haerbin 150088,China)
Abstract: While the structure of the side fans in continuous carburizing fumace is improved and water-cooling air-tight motor is used, the fault rate of the side fans can greatly be reduced, so it is able to pro
long the service life, operation reliablely and maintain conveniently Key words: continuous carburizing furance;side fan;improvement
1问题的提出
某公司热处理车间使用的双排连续式气体渗碳
炉主炉，接渗碳功能可分为五个区，一至五区分别称为加热区、预渗碳区、渗碳区、扩散区和预冷淬火区。在主炉上安装有三个风扇，一个安装在二区炉顶上，一般称为顶风扇，另外两个分别安装在三、四区外侧炉墙上，一般称为侧风扇（其结构示意图见图1）。侧风扇安装时，其风扇主轴均垂直于炉墙。各区风扇的主要作用：一是使炉内气体在局部加速循环，增加炉内渗碳气氛的均匀性；二是提高炉内热辐射的传导能力，增加加热的均勾性。顶风扇的作用是使炉内渗碳气氛的流向由炉内壁的两侧向下运动，再由炉底向上周而复始运动，因而保证渗碳气体的流向与渗碳零件能够充分均匀接触。项风扇在使用过程中一般故障率较低，使用寿命较长。三、四区侧风扇在主炉上由于采用双向对流设计，因此，可提供三区与四区在主炉宽度方向和整个长度方向上气氛
收稿日期：2009-07-21
均匀循环。风扇的进气口和出气口安装在低于料盘位置，通过炉膛的风速为7.11m/s。因此，连续式渗碳炉（循环）风扇（系统）质量直接影响到炉内产品质量和热处理正常生产。
此连续式渗碳炉上所使用的侧风扇是由美国荷尔克洛夫特公司在上世纪八十年代所设计的专利产品，风扇叶轮采用六叶片设计，可提供较大的气氛循环流量，流量为170m/min。由于侧风扇（主轴）垂直安装，加上风扇叶自重约25kg，风扇主轴相当于悬臂梁，在炉内850~930℃下长时间加热使用后，容易弯曲变形，使风扇失去平衡，并降低风扇轴承的使用寿命。最终导致风扇振动加大，需临时停炉进行维修，更换新的风扇（三、四区侧风离敌障情况统计见表1）。但若处理不当，将影响炉内渗碳零件质量。由于在更换侧风扇过程中，拆卸侧风扇后，炉墙安装风扇的孔洞打开，此时将有大量空气进人炉内，非常容易造成炉内零件氧化与脱碳，产严重时，将导致
作者介：金荣植（1962-），男，高级工程师，主要从事汽车、施拉机零部件热处理技术工作。
联系电话:0451 876422668030;Emsil;hljlishengji@ yahoo. com.cn
