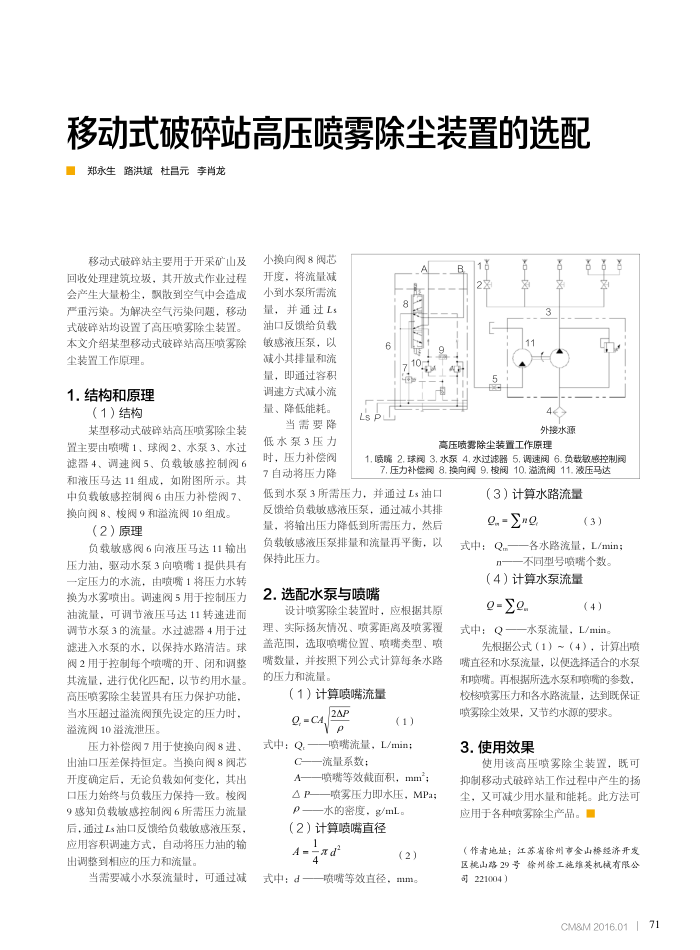

移动式破碎站高压喷雾除尘装置的选配郑永生路洪斌杜昌元李肖龙
移动式破碎站主要用于开采矿山及回收处理建筑垃圾，其开放式作业过程会产生大量粉尘，飘散到空气中会造成严重污染。为解决空气污染问题，移动式破碎站均设置了高压喷雾除尘装置本文介绍某型移动式破碎站高压喷雾除
尘装置工作原理。 1.结构和原理
（1）结构
某型移动式破碎站高压喷雾除尘装置主要由喷嘴1、球阀2、水泵3、水过滤器4、调速阀5、负载敏感控制阀6 和液压马达11组成，如附图所示。其中负载敏感控制阀6由压力补偿阀7、换向阀8、梭阀9和溢流阀10组成。
（2）原理
负载数感阀6向液压马达11输出压力油，驱动水泵3向喷嘴1提供具有-定压力的水流，由喷嘴1将压力水转换为水雾喷出。调速阀5用于控制压力油流量，可调节液压马达11转速进而调节水泵3的流量。水过滤器4用于过进入水泵的水，以保持水路清洁。球阀2用于控制每个喷嘴的开，闭和调整其流量，进行优化匹配，以节约用水量。高压喷雾除尘装置具有压力保护功能，当水压超过溢流阀预先设定的压力时，溢流阀10溢流泄压。
压力补偿阀7用于使换向阀8进出油口压差保持恒定。当换向阀8阀芯开度确定后，无论负载如何变化，其出口压力始终与负载压力保持一致。梭阀 9感知负载敏感控制阀6所需压力流量后，通过Ls油口反馈给负载敏感液压泵，应用容积调速方式，自动将压力油的输出调整到相应的压力和流量，
当需要减小水泵流量时，可通过减
小换向阀8阀芯开度，将流量减小到水泵所需流量，并通过Ls 油口反馈给负载敏感液压泵，以减小其排量和流量，即通过容积调速方式减小流
量、降低能耗。
当需要降低水泵3压力时，压力补偿阀 7自动将压力降
Ls p
4 外接水源
高压喷雾除尘装置工作原理
1.喷嘴2.球阀3.水泵4.水过滤器5.调速阀6.负载敏感控制阀 7.压力补偿阀8.换向阀9.梭阀10.溢流阀11.波压马达
低到水泵3所需压力，并通过Ls油口反馈给负载敏感液压泵，通过减小其排量，将输出压力降低到所需压力，然后负载敏感液压泵排量和流量再平衡，以保持此压力。
2.选配水泵与喷嘴
设计喷雾除尘装置时，应根据其原理、实际扬灰情况、喷雾距离及喷雾盖范围，选取喷踏位置、喷踏类型、喷嘴数量，并按照下列公式计算每条水路的压力和流量。
（1）计算喷嘴流量
O, =CA,
2
p
式中：Q：
C A
(1)
喷嘴流量，L/min；流量系数：
喷嘴等效截面积，mm；
△p——喷雾压力即水压，MPa；
0——水的密度，g/mL。（2）计算喷嘴直径
1 A-ad 4
P中等
(2)
喷嘴等效直径，mm。
（3）计算水路流量
O.-no
式中：Q.
(3)
各水路流量，L/min：不同型号喷嘴个数。
（4）计算水泵流量
Q-Zo.
式中：Q-
(4)
水泵流量，L/min。
先根据公式（1）～（4），计算出嘴直径和水泵流量，以便选择适合的水泵和喷嘴。再根据所选水泵和喷嘴的参数，校核喷雾压力和各水路流量，达到既保证
喷雾除尘效果，又节约水源的要求。 3.使用效果
使用该高压喷雾除尘装置，既可抑制移动式破碎站工作过程中产生的扬尘，又可减少用水量和能耗。此方法可应用于各种喷雾除尘产品。
（作者地址：江苏省徐州市金山桥经济开发区桃山路29号徐州徐工施堆英机械有限公司221004)
