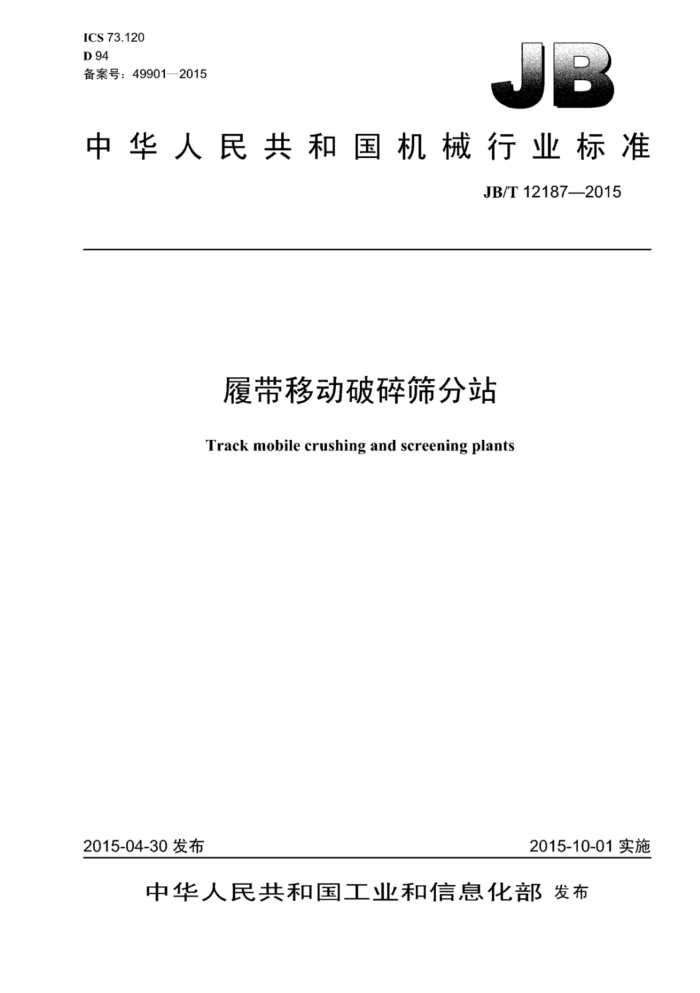

ICS 73.120 D 94 备案号：49901—2015
中华人民共和国机械行业标准
JB/T12187—2015
履带移动破碎筛分站
Track mobile crushing and screening plants
2015-10-01实施
2015-04-30发布
中华人民共和国工业和信息化部发布 JB/T12187—2015
目 次
前言 1 范围 2 规范性引用文件， 3 型式与基本参数 3.1型式.. 3.2 型号... 3.3 基本参数. 4技术要求. 4.1 基本要求 4.2 整机性能要求. 4.3 焊接结构件要求 4.4 装配要求.. 4.5 安全环保要求 4.6 低压电控装置要求 4.7 外观质量要求， 5 试验方法 6 检验规则. 6.1 检验分类， 6.2 出厂检验， 6.3 型式检验. 7标志、包装、运输和贮存
- JB/T12187—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准负责起草单位：南吕矿山机械有限公司。 本标准参加起草单位：浙江矿山机械有限公司。 本标准主要起草人：陈文龙、赵彬、戴素江、曹长明、陈锦月、张玉哲、郭云杰、张操操。 本标准为首次发布。
II JB/T12187—2015
履带移动破碎筛分站
1范围
本标准规定了履带移动破碎筛分站的型式与基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用汀矿山、采石厂、建材、水利、再生资源等行业实现破碎和筛分作业用的履带移动破碎筛分站（以下简称破碎筛分站）。
2规范性引用文件
下列文件对丁本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用丁本文件。 凡是不注日期的引用文件，其最新版本（包括所有修改单）适用丁本文件。
GB/T 191 包装储运图示标志 GB/T2820（所有部分） 往复式内燃机驱动的交流发电机组 GB/T 3766 液压系统通用技术条件 GB/T 3768 声学声压法测定噪声源声功率级 反射面上方采用包络测量表面的简易法 GB 5226.1 机械电气安全 机械电气设备 第1部分：通用技术条件 GB/T 6388 运输包装收发货标志 GB/T 10595 带式输送机 GB/T 13306 标牌 GB/T 13384 机电产品包装通用技术条件 GB 20891 非道路移动机械用柴油机排气污染物排放限值及测量方法（中国第三、四阶段） JB/T 1388 复摆显式破碎机 JB/T2501 单缸液压圆锥破碎机 JB/T 2983.2 —2001 履带式推:1.机 ，引导轮 JB/T5000.3—2007 重型机械通用技术条件 ：第3部分：焊接件 JB/T5000.12 重型机械通用技术条件第12部分：涂装 JB/T5000.13 重型机械通用技术条件第13部分：包装 JB/T6388 YKR型圆振动筛 JB/T 6993 单转子反击式破碎机 JB/T10656 棒条振动给料筛 JG/T 57 液压挖掘机 L履带 JG/T 59 液压挖掘机 ，支重轮
-
3 型式与基本参数
3.1型式
破碎筛分站由主机（破碎机或筛分机）、履带底盘及其他附属机构组成。主机等安装在履带底盘上。 整机采用液压驱动行驶。
1 JB/T12187—2015
3.3.2 履带移动圆锥破碎站（带圆振动筛）的基本参数应符合表2的规定
表 2
型 号
基本参数处理能力t/h 最人给料粒度 mm 产品粒度 mm
MT300CC- (S)
MT200CC- (S)
200 360 0~80 36 800 42 180 CC200 2 300 500 YK1130 1 310 800 500 5 20 1.2~1.5
300 450 0~80 43 600 51 680 CC300 2.500 600 YK1330 1 390 900 600 5 16 1.0~1.2
参考重量
光振动筛带圆振动筛
kg 破碎机型号（推荐）
最小卸料高度 mm 履带板宽 mm
筛分机型号筛分机层数
带圆振动筛
装机容量 kw 燃油箱容积L 液压油箱容积 L 最人侧向角度 (°) 最人爬坡角度 (°)
行走速度 km/h 注1： 装机容量可以随不同的设备匹配而有所变化。 注2：处理能力是基于石灰岩的，物料的松散密度为1.6t/m3。
3.3.3 履带移动反击式破碎站（带圆振动筛）的基本参数应符合表3的规定。
表 3
型 号 MT1213HS- (S)
基本参数处理能力 t/h 最人给料粒度 mm 产品粒度 mm 参考重量 无振动筛 kg
MT1110HS- (S)
MT1315HS- (S)
300 600 0~80 43 000 478 000 HPF1040M HS1110 3 144 YK1130
400 700 0~80 472 000 52 000 HPF1245M HS1213 3 320 YK1330
500 700 0~80 60 000 68 835 HPF1345M HS1315 3 400 YK1330
带振动筛
给科机型号破碎机型号（推荐）最小卸料高度 mm
筛分机型号筛分机层数
带圆振动筛
1 500 224 480 500
- 600 260 530 600
1 600 310 700 600
履带板宽 mm 装机容量kW 燃油箱容积L 液压油箱容积L
3 JB/T121872015
表 3（续）
型 号 MT1213HS- (S)
基本参数
MT1110HS- (S)
MT1315HS- (S)
5 20 1.2~1.5
5 16 1.0 ~1.2
最大侧向角度 (°) 最大爬坡角度 (°)
5 16 0.8~1.0
行走速度 km/h 注1： 装机容量可以随不同的设备匹配而有所变化。 注2： 处理能力是基于石灰岩的，物料的松散密度为1.6t/m。
3.3.4 履带移动筛分站（圆振动筛）的基本参数应符合表4的规定
表4
型 号
基本参数筛分机型号筛孔尺寸mm 筛面倾角 (°) 允许最大给料粒度 mm
MT1548SR 2（3)YK1548
MT1537SR 2YK1537 2~150 18~30 200 40~260 29 000 3 600 3 650 500 74.5 220 500
2~150 18~30 250 50~300 32 000 3 700 3 700 500 74.5 220 600 5 16 1.2~1.5
处理能力 t/h 参考重量kg
侧胶带机最小卸料高度 mm 筛下胶带机最小卸料高度 mm
履带板宽 mm 装机容量 kw 燃油箱容积 L 液压油箱容积 L 最大侧向角度 (° ) 最大爬坡角度 (°) 行走速度 km/h 注1： 装机容量可以随不同的设备匹配而有所变化。 注2： 处理能力是基于石灰岩的，物料的松散密度为1.6t/m。
5 20 1.2~1.5
3.3.5 履带移动筛分站（椭圆振动筛）的基本参数应符合表5的规定
表 5
型 号
基本参数筛分机型号筛孔尺寸 mm 筛面倾角 (°) 允许最人给料粒度 mm
MT1648SA 2 (3) TSK1648
MT1860SA 2 (3)TSK1860
2~100 0 250 60~600 35 000
2~100 0 250 80~800 45 000
处理能力t/h 参考重量kg
