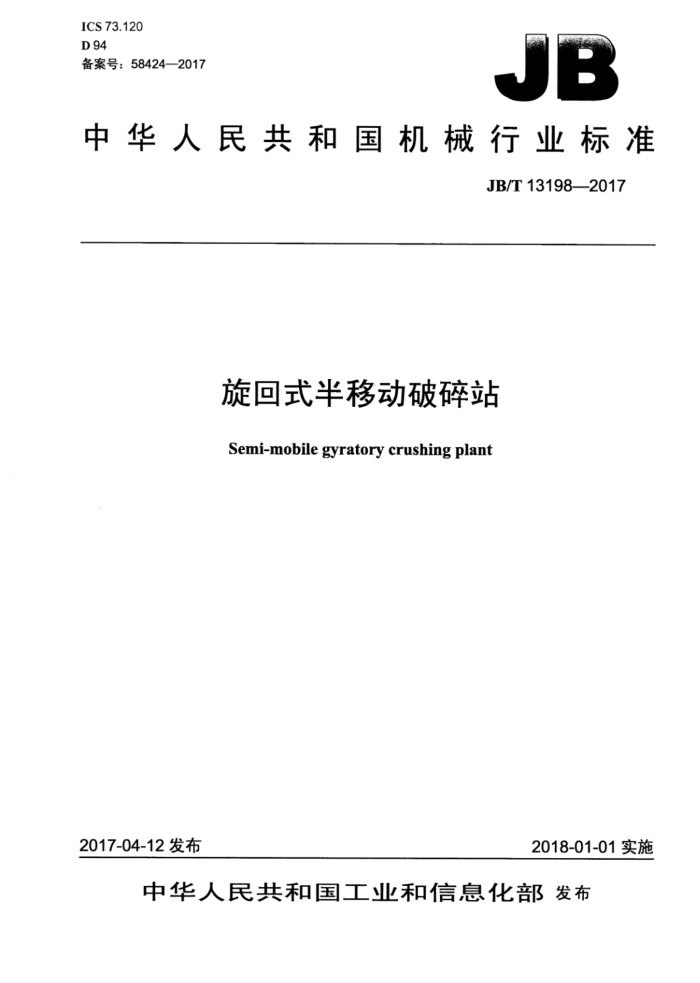

ICS 73.120 D 94 备案号：58424—2017
JB
中华人民共和国机械行业标准
JB/T13198—2017
旋回式半移动破碎站
Semi-mobile gyratory crushing plant
2018-01-01实施
2017-04-12 发布
中华人民共和国工业和信息化部发布 JB/T13198—2017
目 次
前言. 1范围 2规范性引用文件 3术语和定义， 4型式和基本参数 4.1型式. 4.2基本参数 5技术要求... 5.1基本要求 5.2适应环境条件 5.3安全要求 5.4主要结构件装配要求 5.5成套性 6试验方法.
.
6.1 空载运转试验前的调整检查 6.2空载运转试验. 6.3 负荷运转试验 7检验规则. 7.1检验分类 7.2出厂检验， 7.3型式检验.. 8标志、包装、运输和贮存
8
X
X
图1破碎站布局简图及结构组成图2主体钢结构布局简图及主要结构组成
表1破碎站的基本参数 JB/T13198—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准起草单位：中信重工机械股份有限公司、太原重型机械集团有限公司、浙江武精机器制造有
限公司、山东莱芜煤矿机械有限公司。
本标准主要起草人：郝兵、吴佳佳、武建强、卢福昌、元玉、邵彬、毛瑞、刘国祥、苏凯、杨卫亮。 本标准为首次发布。
I JB/T13198—2017
旋回式半移动破碎站
1范围
本标准规定了旋回式半移动破碎站的术语和定义、型式和基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于矿山、冶金、水利、建材等部门对物料进行粗碎作业的旋回式半移动破碎站（以下简称破碎站）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB755旋转电机定额和性能 GB/T1231钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件 GB/T3323一2005金属熔化焊焊接接头射线照相 GB/T3766 液压传动系统及其元件的通用规则和安全要求 GB/T3811 起重机设计规范 GB4351.1 手提式灭火器第1部分：性能和结构要求 GB/T4879 防锈包装 GB/T 5031 塔式起重机 GB 5226.1 机械电气安全机械电气设备第1部分：通用技术条件 GB 5226.2 机械安全机械电气设备第32部分：起重机械技术条件 GB5226.3 机械安全机械电气设备第11部分：电压高于1000Va.c.或1500Vd.c.但不超过
36kV的高压设备的技术条件
GB/T 5905 起重机试验规范和程序 GB 6067.1 起重机械安全规程第1部分：总则 GB/T7932 气动系统通用技术条件 GB/T8196 机械安全防护装置固定式和活动式防护装置设计与制造般要求 GB/T11345一2013焊缝无损检测超声检测技术、检测等级和评定 GB/T13306标牌 GB 14907 钢结构防火涂料 GB16754 机械安全急停设计原则 GB17888（所有部分）机械安全进入机械的固定设施 GB19517 国家电气设备安全技术规范 GB25517.1 矿山机械安全标志第1部分：通则 GB25517.2 ：矿山机械安全标志第2部分：危险图示符号 GB50011 建筑抗震设计规范 GB50017 钢结构设计规范
1 JB/T13198——2017
GB50034 建筑照明设计标准 GB/T50065 交流电气装置的接地设计规范 GB/T50087 工业企业噪声控制设计规范 GB 50205 钢结构工程施工质量验收规范 GB 50270 输送设备安装工程施工及验收规范 GB 50431 带式输送机工程设计规范 GB 50582 室外作业场地照明设计标准 JB/T3874 旋回破碎机 JB/T5000（所有部分） 重型机械通用技术条件
3术语和定义
下列术语和定义适用于本文件。
3.1
旋回式半移动破碎站 semi-mobilegyratorycrushingplant 装备旋回破碎机的具有半移动功能的破碎站，注：旋回式半移动破碎站适用于矿山、水利、建材等部门对抗压强度不大于300MPa的物料的粗碎作业，给料方式
采用直接倾倒式，其处理能力大于1000t/h，其在移动过程中能够实现快速拆卸并进行模块化拆卸组装，并且可通过辅助设备实现模块化运输。破碎站应自成系统，能够实现整体的能源控制和系统控制。
4型式和基本参数
4.1型式
破碎站主要包括：主体钢结构、旋回破碎机、排料胶带机、液压润滑系统、电气控制系统以及维修小车、升降平台、随站起重机、液压碎石机、抑尘系统、消防系统、主轴支撑平台等辅助机构。
破碎站布局简图及结构组成参见图1。 主体钢结构布局简图及主要结构组成参见图2.
2 JB/T13198—2017
LE
-..
说明： 1——排料胶带机：
一维修小车：升降平台；主体钢结构；旋回破碎机；一抑尘系统；一液压碎石机； -随站起重机；液压润滑系统；
2
3
6- 7
X
9
10- 主轴支撑平台：
-电气控制系统。
11
图1破碎站布局简图及结构组成 JB/T131982017
说明： 1——浮桥； 2—出料平台；
8——碎石机支撑； 9受料仓； 10随站起重机立柱； 11- 一中环维修平台： 12- 一钢支撑； 13—梯子、栏杆。
一排料仓；破碎机维修平台；
3- 4- 5- 液压泵站房
6- 破碎机平台；
栈桥；
7-
图2主体钢结构布局简图及主要结构组成
4.2基本参数
破碎站的基本参数应符合表1的规定。
4 JB/T13198—2017
表1 破碎站的基本参数
系列规格 3 500 基本参数值
基本参数名称 单位 2 000
2 500
3 000
4 000
5 000
8 000
1800~ 2200~ 2.800~ 2.900~ 3 500~ 4200~ 6 000~ 2 800
处理能力
t/h
2 900
3 500
4 500
5 400
6 200
9 000
受料仓
m3 100~130 100~130 100~130 230~300 230~300 230~300 300~400
主体钢 有效容积结构 排料仓
m3 130~160 130~160 130~160 260~310 260~310 260~310 310~460
有效容积
排料胶 带宽 mm 1800~
1 800~ 2000~ 2000~ 2000~ 2400~ 2 000
1800~ 2 000
2 000
2 400
2 400
2 400
2 800
带机随站起重机
m/s ≤1.8 ≤1.8 ≤2.1 ≤2.1 ≤2.5 ≤2.5 ≤2.5
带速
起重量
35
40
50
70
80
80
120
1
13 800X 13800X 13 800X 18000X 18000X 18000X 18000X
mm 13 200X 13 200X 13 200 X 16 580X 16 580X 16580X 16580X
参考外形尺寸
14 950 16 750 17 950 21 250 21 250 21 250 25 000 950
参考总重量参考装机功率注；处理能力是指物料含水量不超过5%，给料粒度级配适当，抗压强度不大于300MPa，物料松散密度为1.6t/m3
1 000 860
1 120 950
1 700 1 100
2 000 1900
2 100 2 100
2 260 2 500
kw
820
的物料的计算值。
5 技术要求
5.1基本要求 5.1.1破碎站的制造及检验应符合JB/T5000的规定。 5.1.2钢结构设计应符合GB50017的规定；钢结构工程施工质量验收应符合GB50205的规定；钢结构防火涂料应符合GB14907的规定；主体钢结构用高强度螺栓、螺母、垫圈技术条件应符合GB/T1231 的规定。 5.1.3破碎站应采用模块化设计，便于运输、拆卸安装及移设。拆卸后的每个模块重量建议不大于150t 5.1.4破碎站室内平台走道铺板应按花纹钢板设计，室外平台应按钢格板设计，钢格板应选用镀锌板。 涉及人员疏散的通道，通道宽度不应小于900mm。 5.1.5钢结构关键件的焊接部分，应按设计要求进行检测，检测应符合GB/T11345一2013或GB/T 3323一2005的规定，关键焊缝的UT无损检测等级不低于Ⅱ级。 5.1.6 主体钢结构抗震设计应符合GB50011的规定。 5.1.7 排料胶带机的设计应符合GB50431的规定。 5.1.8 随站起重机设计应符合GB/T3811的规定。 5.1.9 液压系统的设计、制造、安装及配管等应符合GB/T3766的规定。 5.1.10 气路系统的设计、制造等应符合GB/T7932的规定。 5.1.11 电动机应符合GB755的规定。 5.1.12 根据不同的额定电源电压和频率，确定相适应的电气控制系统。电气控制系统的设计应考虑整
5
