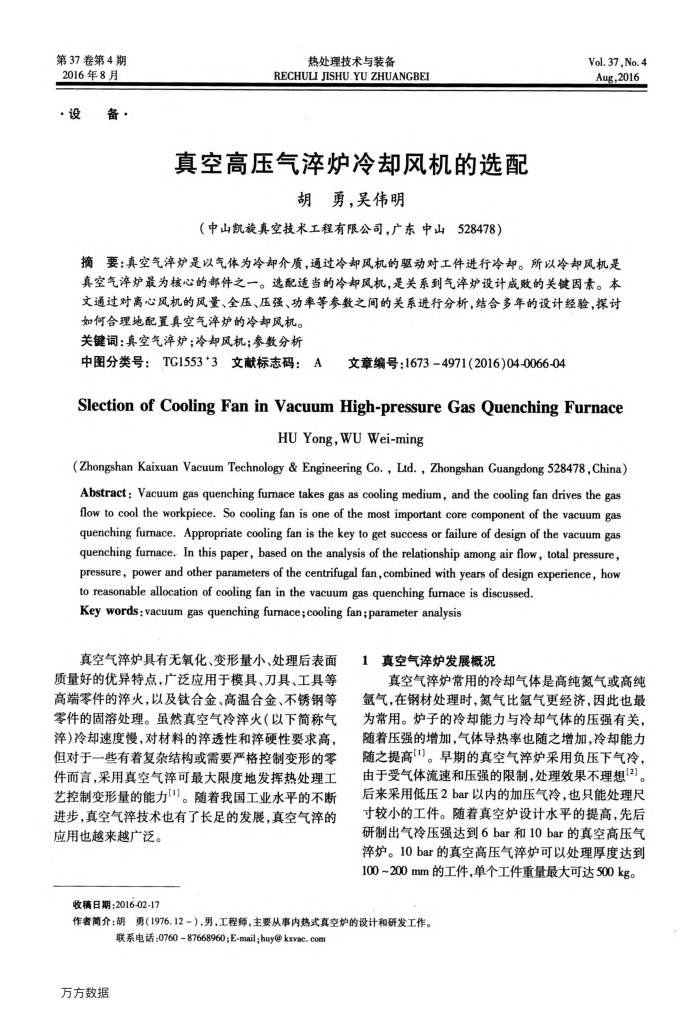

第37卷第4期 2016年8月
·设
备·
热处理技术与装备
RECHULI JISHU.YUZHUANGBEI
真空高压气淬炉冷却风机的选配
胡勇，吴伟明
（中山凯旋真空技术工程有限公司，广东中山528478）
Vol.37,No.4 Aug，2016
摘要：真空气泽炉是以气体为冷却介质，通过冷却风机的驱动对工件进行冷却。所以冷却风机是真空气率炉最为核心的部件之一。选配适当的冷却风机，是关系到气萍炉设计成败的关键因素。本文通过对离心风机的风量、全压、压强、功率等参数之间的关系进行分析，结合多年的设计经验，探讨
如何合理地配置真空气泽炉的冷却风机。关键词：真空气萍炉；冷却风机；参数分析
中图分类号：TG1553*3文献标志码：A
文章编号：16734971(2016)04-0066-04
SlectionofCoolingFaninVacuumHigh-pressureGasQuenchingFurnace
HU Yong, WU Wei-ming
(Zhongshan Kaixuan Vacuum Technology & Engineering Co., Lid., Zhongshan Guangdong 528478,China) Abstract: Vacuum gas quenching fumace takes gas as cooling medium, and the cooling fan drives the gas flow to cool the workpiece. So cooling fan is one of the most important core component of the vacuum gas quenching furmace. Appropriate cooling fan is the key to get success or failure of design of the vacuum gas quenching furnace, In this paper, based on the analysis of the relationship among air flow, total pressure, pressure, power and other parameters of the centrifugal fan,combined with years of design experience, how
to reasonable allocation of cooling fan in the vacuum gas quenching furmnace is discussed. Key words:vacuum gas quenching fumace;cooling fan;parameter analysis
真空气淬炉具有无氧化、变形量小、处理后表面质量好的优异特点，广泛应用于模具、刀具、工具等高端零件的淬火，以及钛合金、高温合金、不锈钢等零件的固溶处理。虽然真空气冷火（以下简称气率)冷却速度慢，对材料的透性和淬硬性要求高，但对于一些有着复杂结构或需要严格控制变形的零件而言，采用真空气可最大限度地发挥热处理工艺控制变形量的能力[]。随着我国工业水平的不断进步，真空气淬技术也有了长足的发展，真空气淬的应用也越来越广泛。
收稿日期：2016-02-17
1真空气淬炉发展概况
真空气淬炉常用的冷却气体是高纯氮气或高纯氩气，在钢材处理时，氮气比氩气更经济，因此也最为常用。炉子的冷却能力与冷却气体的压强有关，随着压强的增加，气体导热率也随之增加，冷却能力随之提高()。早期的真空气萍炉采用负压下气冷，由于受气体流速和压强的限制，处理效果不理想[2]。后来采用低压2bar以内的加压气冷，也只能处理尺寸较小的工件。随着真空炉设计水平的提高，先后研制出气冷压强达到6bar和10bar的真空高压气淬炉。10bar的真空高压气淬炉可以处理厚度达到 100~200mm的工件，单个工件重量最大可达500kg。
作者简介：胡勇（1976.12-），男，工程师，主要从事内热式真空炉的设计和研发工作。
联系电话：076087668960;E-mail;huy@kxvac.com
