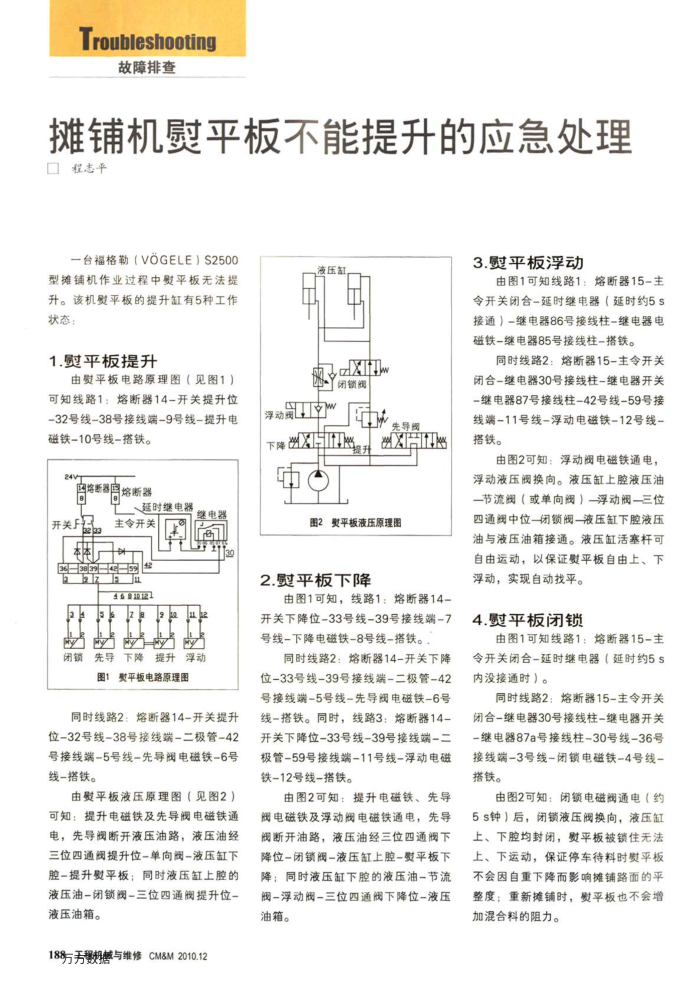

摊铺机熨平板不能提升的应急处理口程志平
一台福格勒（VOGELE）S2500 型摊铺机作业过程中熨平板无法提升。该机熨平板的提升缸有5种工作状态：
1.熨平板提升
由熨平板电路原理图（见图1）可知线路1：熔断器14-开关提升位-32号线-38号接线端-9号线-提升电磁铁-10号线-搭铁。
24V
凹络新器度熔断器
8 开关F
8238
3638|39
8
延时继电器
主令开关 46 810.121
电商
闭锁先导下降提升浮动
图1熨平板电路原理图
同时线路2：熔断器14-开关提升位-32号线-38号接线端-二极管-42 号接线端-5号线-先导阀电磁铁-6号线一搭铁。
由熨平板液压原理图（见图2）可知：提升电磁铁及先导阀电磁铁通电，先导阀断开液压油路，液压油经三位四通阀提升位-单向阀-液压缸下腔-提升平板：同时液压缸上腔的液压油-闭锁阀-三位四通阀提升位-液压油箱。
188万另程械与维修CM&M2010.12
闭锁阀浮动氧下降
提升
“先导膜
X
图2熨平板液压原理图
2.熨平板下降
由图1可知，线路1：熔断器14-开关下降位-33号线-39号接线端-7 号线-下降电磁铁-8号线-搭铁。：
同时线路2：熔断器14-开关下降位-33号线-39号接线端-二极管-42 号接线端-5号线-先导阀电磁铁-6号线-搭铁。同时，线路3：熔断器14-开关下降位-33号线-39号接线端-二极管-59号接线端-11号线-浮动电磁铁-12号线-搭铁。
由图2可知：提升电磁铁、先导阀电磁铁及浮动阀电磁铁通电，先导阀断开油路，液压油经三位四通阀下降位-闭锁阀-液压缸上腔-熨平板下降：同时液压缸下腔的液压油-节流阀-浮动阀-三位四通阀下降位液压油箱。
3.熨平板浮动
由图1可知线路1：熔断器15-主令开关闭合-延时继电器（延时约5S 接通）-继电器86号接线柱-继电器电磁铁-继电器85号接线柱-搭铁。
同时线路2：熔断器15-主令开关闭合-继电器30号接线柱-继电器开关-继电器87号接线柱-42号线-59号接线端-11号线-浮动电磁铁-12号线-搭铁。
由图2可知：浮动阀电磁铁通电，浮动液压阀换向。液压缸上腔液压油一节流阀（或单向阀）一浮动阀一三位四通阀中位一闭锁阀一液压缸下腔液压油与液压油箱接通。液压缸活塞杆可自由运动，以保证熨平板自由上、下
浮动，实现自动找平。 4.熨平板闭锁
由图1可知线路1：熔断器15-主令开关闭合-延时继电器（延时约5S 内没接通时）。
同时线路2：熔断器15-主令开关闭合-继电器30号接线柱-继电器开关-继电器87a号接线柱-30号线-36号接线端-3号线-闭锁电磁铁-4号线-搭铁。
由图2可知：闭锁电磁阀通电（约 5s钟）后，闭锁液压阀换向，液压缸上、下腔均封闭，熨平板被锁住无法上、下运动，保证停车待料时费平板不会因自重下降而影响摊铺路面的平整度；重新摊铺时，熨平板也不会增加混合料的阻力。
