Troubleshooting 故障排查
摊铺机无行走动作的应急处理口程志平
一台福格勒S2500型摊铺机，在摊铺沥青路面时突然无行走动作，而
其他动作正常。操作台上的蓄电池充电指示灯亮，停机检查，发电机胶带正常（若发电机胶带断裂，发电机不发电，蓄电池充电指示灯也会亮），进一步检测，断定发电机不发电。此时，再按发动机启动按钮，报警喇叭响，发动机无法启动。
因为安装发电机的空间特别狭小，发动机温度大约在100℃左右，维修人员无法快速更换发电机，若等发动机冷却至外界温度(20℃左右)，大约需要6h，施工不允许。此时须尽快把故障摊铺机转移位置，清理料斗里和数平板下的沥青料，用另一台摊铺机继续施工。
在这种情况下，不能用其他工程机械来强行牵引故障摊铺机。一是因为其他工程机械功率不够大，二是因为强行牵引会造成摊铺机损坏。此时须设法启动摊铺机发动机，并使摊铺机自行驶离现场。
1.启动线路分析

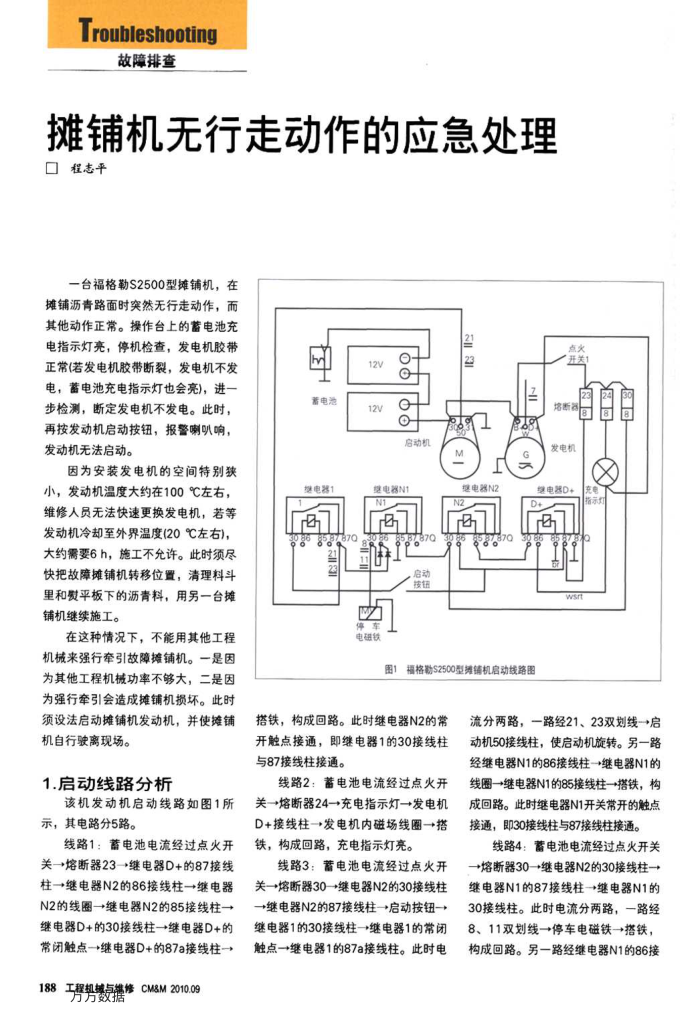

该机发动机启动线路如图1所示，其电路分5路。
线路1：蓄电池电流经过点火开关一熔断器23→继电器D+的87接线柱→继电器N2的86接线柱→继电器 N2的线圈→继电器N2的85接线柱→ 继电器D+的30接线柱一→+继电器D+的常闭触点→继电器D+的87a接线柱→
188工程机换与燃修CM&M2010.09
广片数据
蓄电池热电器 g8
12V 12V
? G
启动机
塑电器N1
870 启动铁
停车电器铁
M
2 23
点火并关
换产发电机
电器N2
82
图1福格勒S2500型摊销机启动线路图
搭铁，构成回路。此时继电器N2的常开触点接通，即继电器1的30接线柱与87接线柱接通。
线路2：蓄电池电流经过点火开关→熔断器24→充电指示灯→发电机 D+接线柱→发电机内磁场线圈→搭铁，构成回路，充电指示灯亮。
线路3：蓄电池电流经过点火开关一熔断器30→继电器N2的30接线柱 →+继电器N2的87接线柱一→启动按钮一继电器1的30接线柱→继电器1的常闭触点→+继电器1的87a接线柱。此时电
缆电器D
wsr
+
流分两路，一路经21、23双划线→启动机50接线柱，使启动机旋转。另一路经继电器N1的86接线柱→继电器N1的线圈→继电器N1的85接线柱一→搭铁，构成回路。此时继电器N1开关常开的触点接通，即30接线柱与87接线柱接通。
线路4：蓄电池电流经过点火开关 →熔断器30+继电器N2的30接线柱-→ 继电器N1的87接线柱→+继电器N1的 30接线柱。此时电流分两路，一路经 8、11双划线一→停车电磁铁→搭铁，构成回路。另一路经继电器N1的86接
