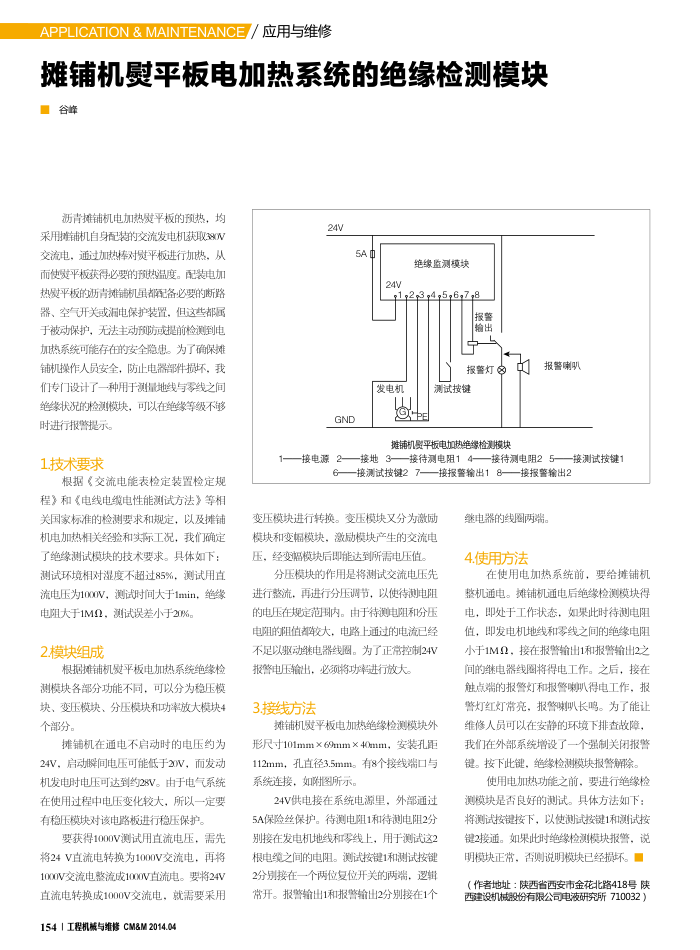

摊铺机熨平板电加热系统的绝缘检测模块谷峰
沥青摊铺机电加热平板的预热，均采用持铺机自身配装的交流发电机获取380V 交流电，通过加热择对贷平板进行加热，从而使熨平板获得必要的预热温度。配装电加热熨平板的沥青摊铺机虽者都配备必要的断路器、空气开关或漏电保护装置，但这些都属于被动保护，无法主动预防或提前检测到电加热系统可能存在的安全隐患。为了确保雄铺机操作人员安全，防止电器部件损坏，我们专门设计了一种用于测量地线与零线之间绝缘状况的检测模块，可以在绝缘等级不多
时进行报警提示。 1技术要求
根据（交流电能表检定装置检定规程》和《电线电缆电性能测试方法》等相关国家标准的检测要求和规定，以及摊铺机电加热相关经验和实标示工况，我们确定了绝缘测试模块的技术要求。具体如下：测试环境相对湿度不超过85%，测试用直流电压为1000V，测试时间大于1min，绝缘
电阻大于1MQ，测试误差小于20%。 2.模块组成
根据摊铺机熨平板电加热系统绝缘检测模块各部分功能不同，可以分为稳压模块、变压模块、分压模块和功率放大模块4 个部分。
摊铺机在通电不启动时的电压约为 24V，启动瞬间电压可能低于20V，而发动机发电时电压可达到约28V。由于电气系统在使用过程中电压变化较大，所以一定要有稳压模块对该电路板进行稳压保护。
要获得1000V测试用直流电压，需先将24V直流电转换为1000V交流电，再将 1000V交流电整流成1000V直流电。要将24V 直流电转换成1000V交流电，就需要采用
1541工程机械与维修CM&M2014.04
24V
5A中
24V
发电机
GND
绝缘监测模块
报警输出
报警灯
测试按键
推铺机熨平板电加热绝线检测模块
接电源2-
6
接待测电阻14-
接地3—
报警喇叭
接待测电阻25-
接测试按键27—
接报警输出18-
变压模块进行转换。变压模块又分为激励模块和变幅模块，激励模块产生的交流电压，经变幅模块后即能达到所需电压值
分压模块的作用是将测试交流电压先进行整流，再进行分压调节，以使待测电阻的电压在规定范围内。由于待测电阻和分压电阻的阻值都较交大，电路上通过的电流已经不足以驱动继电器线围。为了正常控制24V
报警电压输出，必领将功率进行放大。 3.接线方法
摊铺机熨平板电加热绝缘检测模块外形尺寸101mm×69mm×40mm，安装孔距 112mm，孔直径3.5mm。有8个接线端口与系统连接，如附图所示。
24V供电接在系统电源里，外部通过 5A保险丝保护。待测电阻1和待测电阻2分别接在发电机地线和零线上，用于测试这2 根电缆之间的电阻。测试按键1和测试按键 2分别接在一个两位复位开关的两端，逻辑常开。报警输出1和报警输出2分别接在1个
接测试按键1
接报警输出2
继电器的线圈两端。 4.使用方法
在使用电加热系统前，要给摊铺机整机通电。摊铺机通电后绝缘检测模块得电，即处于工作状态，如果此时待测电阻值，即发电机地线和零线之间的绝缘电阻小于1M0，接在报警输出1和报警输出2之间的继电器线圈将得电工作。之后，接在触点端的报警灯和报警喇叭得电工作，报警灯红灯常亮，报警喇叭长鸣。为了能让维修人员可以在安静的环境下排查故障，我们在外部系统增设了一个强制关闭报费键。按下此键，绝缘检测模块报警解除。
使用电加热功能之前，要进行绝缘检测模块是否良好的测试。具体方法如下：将测试按键按下，以使测试按键1和测试按键2接通。如果此时绝缘检测模块报警，说明模块正常，否则说明模块已经损坏。
（作者地址：陕西省西安市金花北路418号陕西建设机械股份有限公司电液研究所710032）
