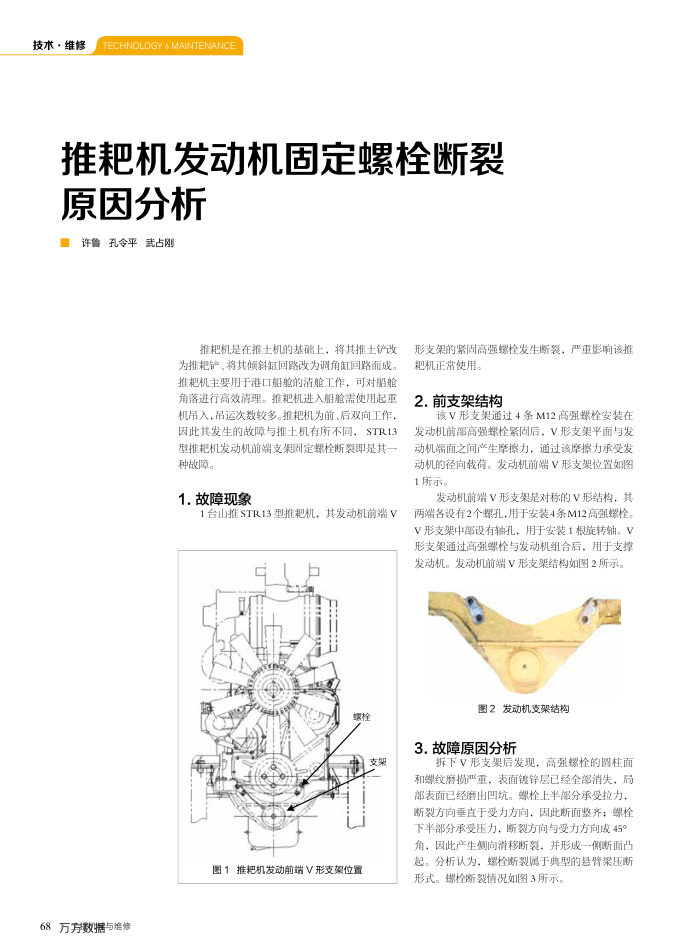

推耙机发动机固定螺栓断裂
原因分析许鲁孔令平武占刚
推把机是在推十机的基础上，将其推十铲改为推帮铲、将其倾斜缸回路改为调角缸回路而成推耙机主要用于港口船舱的清舱工作，可对船舱角落进行高效清理。推粑机进入船舱需使用起重机吊入，吊运次数较多。推靶机为前、后双向工作，因此其发生的故障与推土机有所不同，STR13 型推机发动机前端支架固定螺栓断裂即是其一种故障。
1.故障现象
1台山推STR13型推靶机，其发动机前端V
螺栓
支架
图1推靶机发动前端V形支架位置
68万方数据与维修
形支架的紧固高强螺栓发生断裂，严重影响该推靶机正常使用。
2.前支架结构
该V形支架通过4条M12高强螺栓安装在发动机前部高强螺栓紧固后，V形支架平面与发动机端面之间产生摩擦力，通过该摩擦力承受发动机的径向载荷。发动机前端V形支架位置如图 1所示。
发动机前端V形支架是对称的V形结构，其两端各设有2个螺孔.用于安装4条M12高强螺栓。 V形支架中部设有轴孔：用于安装1根施转轴。V 形支架通过高强螺栓与发动机组合后，用于支撑发动机。发动机前端V形支架结构如图2所示。
图2发动机支架结构
3.故障原因分析
拆下V形支架后发现，高强螺栓的圆柱面和螺纹磨损严重，表面镀锌层已经全部消失，局部表面已经磨出凹坑。螺栓上半部分承受拉力，断裂方向垂直于受力方向，因此断面整齐；螺栓下半部分承受压力：断裂方向与受力方向成45° 角，因此产生侧向滑移断裂，并形成一侧断面凸起。分析认为，螺栓断裂属于典型的悬臂架压断形式。螺栓断裂情况如图3所示。
