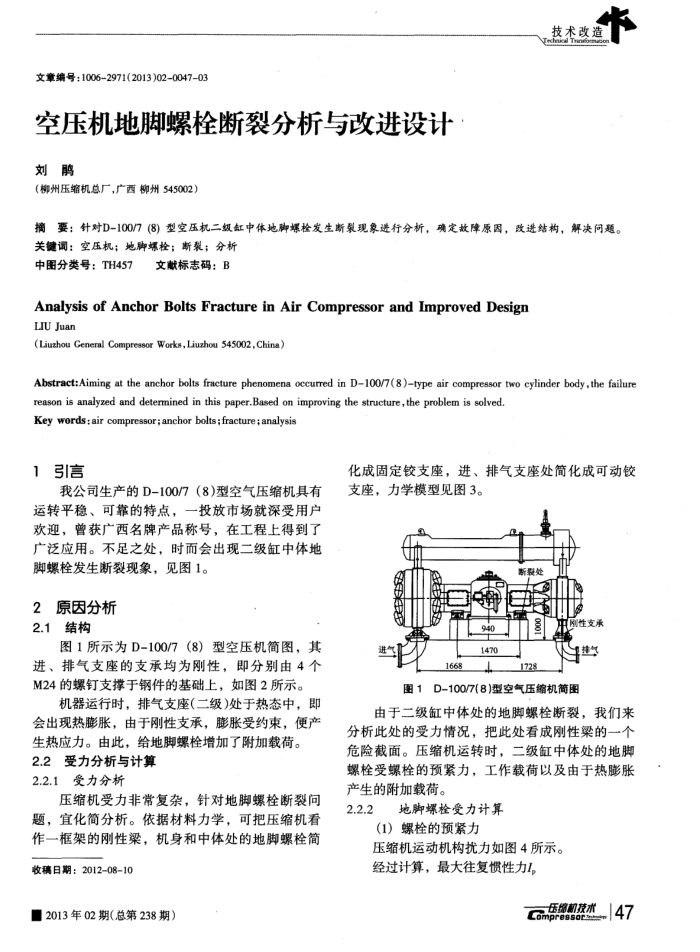

文章编号：1006-2971(2013)02004703
空压机地脚螺栓断裂分析与改进设计刘鹃
（柳州压缩机总厂，广西柳州545002）
技术改：
摘要：针对D-100/7(8）型空压机二级缸中体地脚螺检发生断裂现象进行分析，确定故障原因，改进结构，解决问题。关键调：空压机；地脚坏检；断裂：分析
中图分类号：TH457
文献标志码：B
AnalysisofAnchorBoltsFractureinAirCompressorandImprovedDesign LIU Juan
(Liuzhou General Compressor Works, Liuzhou 545002, China)
Abstract:Aiming at the anchor bolts fracture phenomena occurred in D100/7(8)type air compressor two cylinder body,the failure
reason is analyzed and determined in this paper.Based on improving the structure,the problem is solved. Key words; air compressor; anchor bolts ;fracture; analysis
引言
我公司生产的D-100/7（8)型空气压缩机具有运转平稳、可靠的特点，一投放市场就深受用户欢迎，曾获广西名牌产品称号，在工程上得到了广泛应用。不足之处，时而会出现二级缸中体地脚螺栓发生断裂现象，见图1。
2原因分析 2.1结构
图1所示为D-100/7（8）型空压机简图，其进、排气支座的支承均为刚性，即分别由4个 M24的螺钉支撑于钢件的基础上，如图2所示。
机器运行时，排气支座（二级)处于热态中，即会出现热膨胀，由于刚性支承，膨胀受约束，便产生热应力。由此，给地脚螺栓增加了附加载荷。
2.2受力分析与计算 2.2.1受力分析
压缩机受力非常复杂，针对地脚螺栓断裂问题，宜化简分析。依据材料力学，可把压缩机看作一框架的刚性梁，机身和中体处的地脚螺栓简
收稿日期：201208-10
■2013年02期（总第238期）
化成固定铰支座，进、排气支座处简化成可动铰支座，力学模型见图3。
新装处
06 1.470
1668
1728
风性变
图1D-100/7(8)型空气压缩机简图
由于二级缸中体处的地脚螺栓断裂，我们来分析此处的受力情况，把此处看成刚性梁的一个危险截面。压缩机运转时，二级缸中体处的地脚螺栓受螺栓的预紧力，工作载荷以及由于热膨胀产生的附加载荷。
2.2.2
地脚螺栓受力计算
（1）螺栓的预紧力
压缩机运动机构扰力如图4所示。经过计算，最大往复惯性力1
压缩机技水47 Campressot
