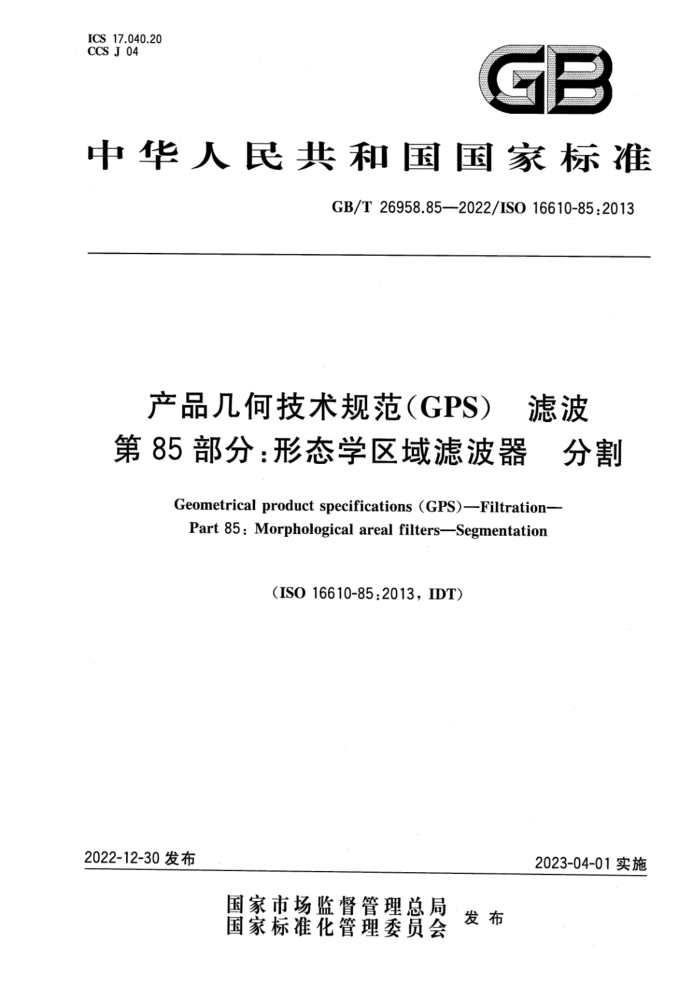

ICS 17.040.20
GB
CCS J04
中华人民共和国国家标准
GB/T 26958.85—2022/ISO 16610-85:2013
产品几何技术规范(GPS) 滤波
第85部分：形态学区域滤波器 分割
Geometrical product specifications (GPS)—Filtration—
Part 85:Morphological areal filters—Segmentation
(ISO 16610-85:2013,IDT)
2022-12-30发布
2023-04-01实施
国家市场监督管理总局国家标准化管理委员会
发布
GB/T 26958.85—2022/IS0 16610-85:2013
目 次
前言 ………………………………………………………………………………………………………Ⅲ
引言 ……………………………………………………………………………………………………………IV
1 范围……………………………………………………………………………………………………………1
2 规范性引用文件 ……………………………………………………………………………………………1
3 术语和定义 …………………………………………………………………………………………………1
4 分割详细描述 …………………………………………………………………………………………………6
5 总体说明………………………………………………………………………………………………………11
附录 A(资料性) 关于分割的补充信息…………………………………………………………………………12
附录B(资料性) 沃尔夫修剪示例 …………………………………………………………………………13
附录C(资料性) 与滤波矩阵模型的关系…………………………………………………………………16
附录D(资料性) 概念图………………………………………………………………………………………17
附录E(资料性)与GPS矩阵模型的关系 ………………………………………………………………19
参考文献 …………………………………………………………………………………………………………21
产品几何技术规范(GPS)滤波
第85部分：形态学区域滤波器 分割
1 范围
本文件建立了有关区域形态学分割的术语和概念。本文件假定为连续表面，特别描述了分水岭分割算法和沃尔夫修剪算法。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 33523.2—2017产品儿何技术规范(GPS)表面结构 区域法 第2部分：术语、定义及表面
结构参数(ISO 25178-2:2012,IDT)
ISO 16610-1产品几何技术规范(GPS)滤波 第1部分：概述和基本概念[Geometrical product
specifications(GPS)—Filtration—Part 1:Overview and basic concepts]
注：GB/Z 26958.1—2011产品几何技术规范(GPS)滤波 第1部分；概述和基本概念(ISO/TS 16610-1:2006,IDT)
3 术语和定义
GB/T 33523.2—2017和ISO 16610-1界定的以及下列术语和定义适用于本文件。
3.1 几何特征术语
3.1.1
峰 peak
表面上高于邻域内所有其他点的点。
注1:对于离散数据，表面的三角化是必要的。
注2:理论上可能存在坪，在实际中采用无穷小倾斜能避免坪。注3;具体的操作参见ISO 25178-3,[来源；GB/T 33523.2—2017,3.3.1]
3.1.1.1
麦克斯韦峰区 Maxwellian hill峰周围的区域，其所有最大向上路径止于峰。
注：在GB/T 33523.2—2017的3.3.1.1中，与本术语对应的定义是“峰区”。
3.1.1.2
航线course line分隔相邻峰区的曲线。[来源：GB/T 33523.2—2017,3.3.1.2]
3.1.1.3
峰区 hill
单一主峰周围的区域，其边界由环形航线组成。注；峰区可以有其他的峰，但与主峰相比都是不重要的。
3.1.2
谷 pit
表面上低于邻域内所有其他点的点。
注1:对于离散数据，表面的三角化是必要的。
注2:理论上可能存在坪，在实际中采用无穷小倾斜能避免坪。
注3:具体的操作参见ISO 25178-3.[来源：GB/T 33523.2—2017,3.3.2]
3.1.2.1
麦克斯韦谷区 Maxwellian dale谷周围的区域，其所有最大向下路径止于谷。
注：在GB/T 33523.2—2017的3.3.2.1中，与本术语对应的定义是“谷区”,
3.1.2.2
脊线 ridge line分隔相邻谷区的曲线。[来源；GB/T 33523.2—2017,3.3.2.2]
3.1.2.3
谷区 dale
单一主谷周围的区域，其边界由环形脊线组成。
注1:谷区可以有其他的谷，但与主谷相比都是不重要的。
注2:图形是谷区，参见GB/T 18618—2009。
3.1.3
鞍 saddle
表面上脊线和航线相交点的集合。[来源：GB/T 33523.2—2017,3.3.3,有修改]
3.1.3.1
鞍点 saddle point仅包含一个点的鞍。[来源；GB/T 33523.2—2017,3.3.3.1]
3.1.4
形貌特征 topographie feature表面上的区域特征、线特征或点特征。[来源：GB/T 33523.2—2017,3.3.4,有修改]
3.1.4.1
区域特征 areal feature峰区或谷区。[来源；GB/T 33523.2—2017,3.3.4.1]
3.1.4.2
线特征 line feature
脊线或航线。
