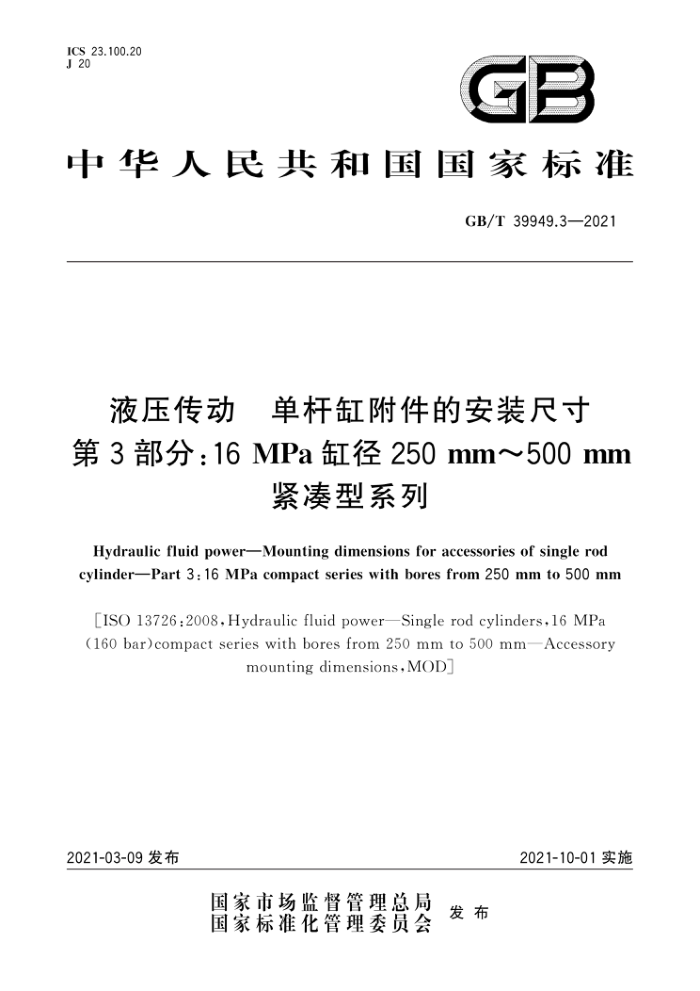

GB/T 39949.3-2021
液压传动单杆缸附件的安装尺寸第3部分∶16MPa缸径250mm～500mm紧凑型系列
Hydraulic fluid power—Mounting dimensions for accessories of single rod cylinder—Part 3:16 MPa compact series with bores from 250 mm to 500 mm
[ISO13726:2008.Hydraulic fluid power—Single rod cylinders.16 MPa (160 bar)compact series with bores from 250 mm to 500 mm—Accessory mounting dimensions.MOD]
2021-03-09发布
2021-10-01实施
前 言
GB/T39949《液压传动 单杆缸附件的安装尺寸》分为3个部分∶
——第1部分∶16 MPa中型系列和25 MPa系列;
——第2部分∶16 MPa缸径 25 mm～220 mm 紧凑型系列;
——第3部分;16 MPa 缸径 250 mm~500 mm 紧凑型系列。
本部分为 GB/'T3949的第3部分。
本部分按照GB/T 1.1—2009 给出的规则起草。
本部分使用重新起草法修改采用ISO137262008《液压传动16 MPa（160hbar>紧凑型系列缸径250 mm~500 mm 单杠缸 附件安装尺寸》。
本部分与1SO13726∶2008 相比存在结构上的差异，增加了第5章附件型式。
1 范围
GB/T39949 的本部分规定了 16 MPa缸径 250 mm～500 mm 紧凑型系列单杆缸附件的安装尺寸。
本部分适用于GB/T38205.3 规定的液压缸。
注∶液压缸附件以机械的方式传递载荷，其设计基于液压缸的最大负载，该负载与GB/T 2348 和GB/T 2346规定
的液压缸缸径和公称压力有关。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1800.2产品几何技术规范（GPS）线性尺寸公差 ISO代号体系第2部分∶标准公差带代号和孔、轴的极限偏差表（GB/T 1800.2—2020，ISO286-2∶2010，MOD）
GB/T 9094 流体传动系统及元件 缸安装尺寸和安装型式代号（GB/T 9094—2020，ISO6099∶2018,IDT)
GB/T17446 流体传动系统及元件 词汇（GB/T17446—2012，ISO5598;2008，IDT）
3 术语和定义
GB/T`17446界定的术语和定义适用于本文件。
