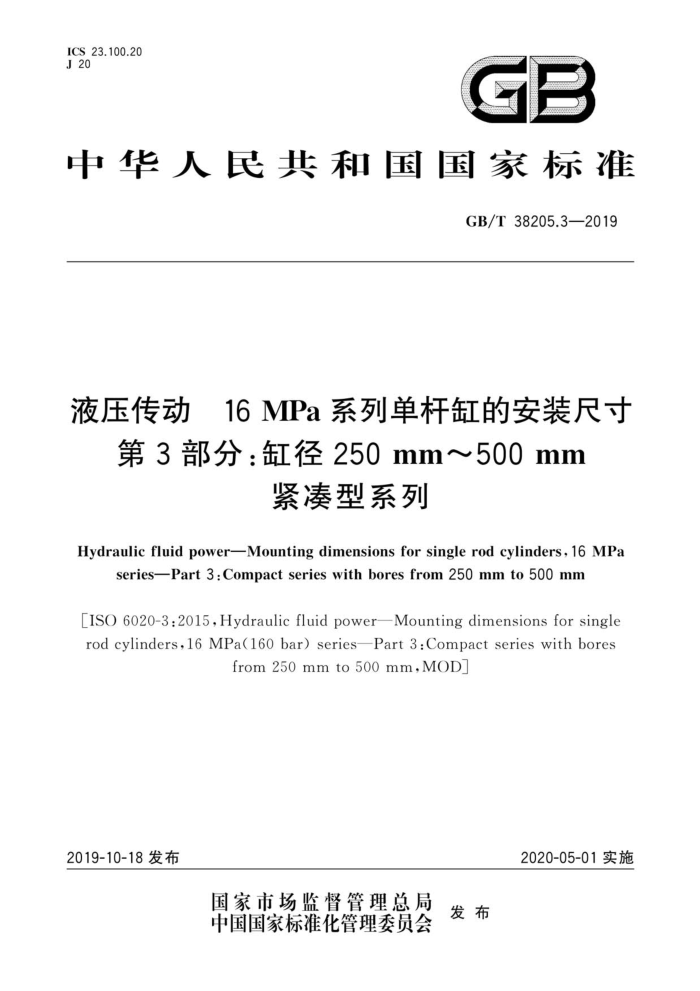

ICS 23.100.20 J 20
GB
中华人民共和国国家标准
GB/T38205.3—2019
液压传动 16 MPa 系列单杆缸的安装尺寸
第 3 部分:缸径 250 mm～500 mm
紧凑型系列
HydraulicfluidpowerMountingdimensionsforsinglerodcylinders,16MPa
seriesPart3:Compactserieswithboresfrom250mmto500mm
[ISO6020-3:2015,Hydraulicfluidpower—Mountingdimensionsforsingle rodcylinders,16MPa(16obar)seriesPart3:Compactserieswithbores
from250mmto500mm,MOD
2019-10-18发布
2020-05-01实施
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T 38205.3—2019
前言
GB/T38205《液压传动16MPa系列单杆缸的安装尺寸》分为以下3个部分：一第1部分：中型系列；
第2部分：缸径25mm~220mm紧凑型系列；
一一第3部分：缸径250mm~500mm紧凑型系列。 本部分为GB/T38205的第3部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分使用重新起草法修改采用ISO6020-3：2015《液压传动16MPa（160bar）系列单杆缸的安
装尺寸第3部分：缸径250mm~500mm紧漆型系列》。
本部分与ISO6020-3：2015的技术性差异及其原因如下：
关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件。调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下： ·用修改采用国际标准的GB/T2348代替ISO3320（见第5章和表1～表9脚注a）； ·用等效采用国际标准的GB/T2350代替ISO4395（见8.2和表1～表9脚注a）； ·用等效采用国际标准的GB/T5277代替ISO273（见表2和表3）； ·用等同采用国际标准的GB/T9094代替ISO6099（见4.3和第7章）； ·用等同采用国际标准的GB/T17446代替ISO5598（见第3章）； ·删除了ISO6020-3：2015中引用的ISO6162-1（见ISO6020-3：2015中表1的脚注b）； ·增加引用了GB/T34635（见表1的脚注b）。 增加了280mm、450mm两种规格的缸径及相关数据（见表1~表9）。 修改了图2中尺寸“FB”和图3中尺寸“$FB”为“8×FB”。 修改了图2中WF、图7中XG的公差，与活塞行程相关（见表10）。 删除了表6中“摆动角度Z”列，在表6中增加表段“摆动角度Z最小值为4°” 修改了与行程相关的安装尺寸公差，且高于ISO6020-3：2015中的规定，以适应我国的技术条件（见第6章）。 按照新划分的行程范围，修改了由行程确定的安装尺寸的极限偏差，且大部分指标高于 ISO6020-3：2015中的规定（见表10）。
-
本部分还做了下列编辑性修改：
删除了ISO6020-3：2015中第1章的注，并将注2的内容增加到标准的适用范围中；删除了ISO6020-3：2015中第5章缸径系列，其系列在表1～表9中列出；删除了ISO6020-3：2015中第5章的脚注，其在表1～表9中已说明；删除了表2～表9中的MM列及其脚注a、修改其他脚注序号，MM列在表1中已列出，在图2~图9中未标示出MM。
本部分由中国机械工业联合会提出。 本部分由全国液压气动标准化技术委员会（SAC/TC3)归口。 本部分起草单位：扬州市江都永坚有限公司、江阴市洪腾机械有限公司、沈阳东北电力调节技术有
限公司、北京机械工业自动化研究所有限公司。
本部分主要起草人：唐晓阳、张鸿、余彦冬、郑学明、周家锦、李彬获。
1 GB/T 38205.3—2019
液压传动16MPa系列单杆缸的安装尺寸
第3部分：缸径250mm~500mm
紧凑型系列
1范围
GB/T38205的本部分规定了16MPa系列紧凑型单杆液压缸的安装尺寸，以满足液压缸的互换性要求。
本部分适用于缸径为250mm~500mm的方形液压缸。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注目期的引用文件，仅注目期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T2348 流体传动系统及元件 缸径及活塞杆直径（GB/T2348一2018，ISO3320：2013，
MOD)
GB/T 2350 液压气动系统及元件活塞杆螺纹型式和尺寸系列（GB/T2350一1980，eqvISO4395： 1978)
GB/T 5277 紧固件螺栓和螺钉通孔（GB/T5277—1985，eqvISO273—1979） GB/T 9094 液压缸气缸安装尺寸和安装型式代号（GB/T9094一2006，ISO6099：2001，IDT） GB/T 17446 流体传动系统及元件词汇（GB/T17446一2012.ISO5598：2008.IDT） GB/T34635 法兰式管接头
3术语和定义
GB/T17446界定的术语和定义适用于本文件。
4尺寸
4.1 液压缸的安装尺寸见图1～图9以及对应的表1～表9。 4.2 安装尺寸公差应符合表10的规定。 4.3 所有尺寸的代码标记应符合GB/T9094的规定。
5缸径
本部分涵盖的缸径应符合GB/T2348的规定，见表1～表9。
活塞行程公差
6
活塞行程公差应符合表11的规定。
1 GB/T38205.3—2019
7安装型式和尺寸
本部分包括以下安装型式和尺寸：
ME11：方形前盖式（见图2和表2）； ME12：方形后盖式（见图3和表3）； MP1：后端固定双耳环式（见图4和表4)； MP3：后端固定单耳环式（见图5和表5）； MP5：带关节轴承，后端固定单耳环式（见图6和表6）； MT1：前端整体耳轴式（见图7和表7)； MT2：后端整体耳轴式（见图8和表8）； MT4：中间固定或可调耳轴式（见图9和表9）。
9
活塞杆特性
8.1 本部分涵盖的外螺纹（带肩）活塞杆端螺纹尺寸见图1和表1。 8.2 活塞杆螺纹型式和尺寸应符合GB/T2350的规定。
9 标注说明
当制造商选择遵守本部分时，宜在测试报告、产品样本和销售文件中作下述说明： “液压缸的安装尺寸符合GB/T38205.3一2019《液压传动 16MPa系列单杆缸的安装尺寸第3
部分：缸径250mm~500mm紧凑型系列》”
FF
图1 总体尺寸
表1 总体尺寸表
单位为毫米
E max.
KK 6g M100X3 M125X4 M110X3 M140X4
A max. 112 125 112 140
FFh
缸径
MM*
140 180 160 200
250
320
DN51
(280)
360
DN64
2 GB/T38205.3—2019
表2（续） R
单位为毫米 ZB
FBb
F max. min. max. max.
RD f8
TF js13 H13 js13
WFa
VL
UG
缸径 (450) 435 664 500
5 19
56 56
383 110 425 110
771 858
700 775
75 75
490 740
注：圆括号内尺寸为非优先选用值。 尺寸WF、ZB的公差与行程有关（见表10）。 如果需要选用其他螺钉安装孔时，按照GB/T5277规定的中等装配等级。
8XFB
O +由
0
e 8
中
3
中 中
ZJ+
TF UG
图3 ME12-方形后盖式
表3 方形后盖式安装尺寸
单位为毫米
FB H13 30 36 36 39 45 56 56
R js13 235 259 283 305 340 383 425
TF js13 380 425 472 528 588 664 740
UG max. 445 497 549 611 683 771 858
缸径
ZJa 420 450 475 530 580 635 710
250 (280) 320 (360) 400 (450) 500 注：圆括号内尺寸为非优先选用值。 尺寸ZJ的公差与行程有关（见表10）。 b 如果需要选用其他螺钉安装孔时，按照GB/T5277规定的中等装配等级，
