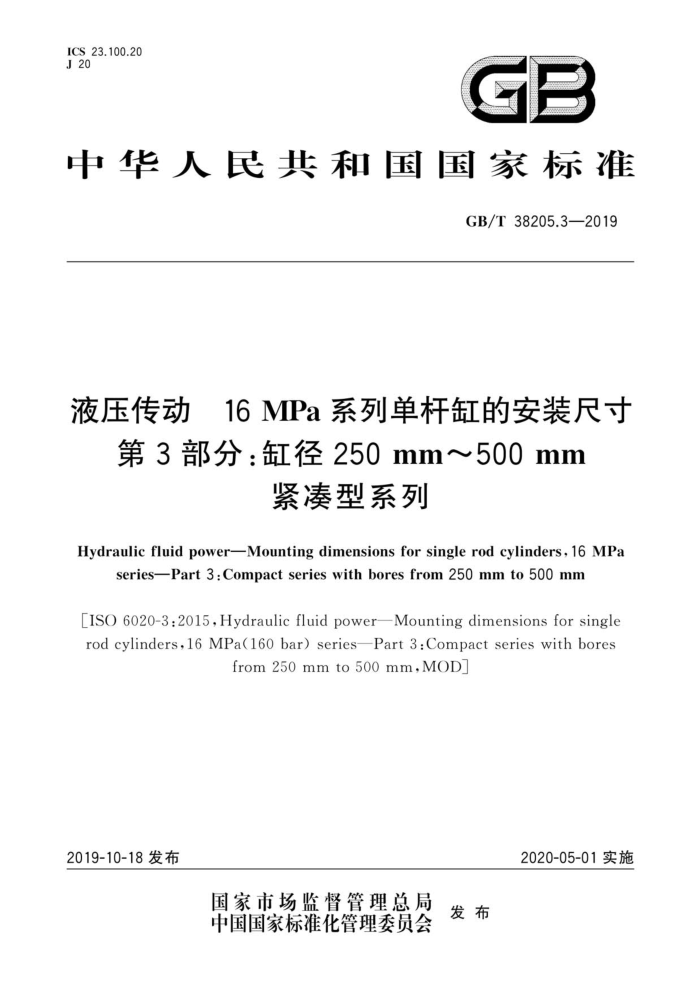

GB/T 38205.3-2019
液压传动16MPa系列单杆缸的安装尺寸第3部分:缸径250mm〜500 mm紧凑型系列
Hydraulic fluid power—Mounting dimensions for single rod cylinders, 16 MPa series—Part 3: Compact series with bores from 250 mm to 500 mm [ISO 6020-3 ： 2015»Hydraulic fluid power—Mounting dimensions for single rod cylinders >16 MPa(160 bar) series—Part 3：Compact series with bores from 250 mm to 500 mm,MOD]
2019-10-18 发布
2020-05-01 实施
GB/T 38205«液压传动16 MPa系列单杆缸的安装尺寸》分为以下3个部分：
——第1部分：中型系列；
——第2部分:缸径25 mm〜220 mm紧凑型系列；
——第3部分:缸径250 mm〜500 mm紧凑型系列。
本部分为GB/T 38205的第3部分。
本部分按照GB/T 1.1-2009给出的规则起草。
本部分使用重新起草法修改采用ISO 6020-3：2015«液压传动16 MPa（160 bar）系列单杆缸的安装尺寸 第3部分:缸径250 mm〜500 mm紧凑型系列》。
本部分与ISO 6020-3:2015的技术性差异及其原因如下：
——关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件。调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下：
•用修改采用国际标准的GB/T 2348代替ISO 3320（见第5章和表1〜表9脚注a）；
•用等效采用国际标准的GB/T 2350代替ISO 4395（见8.2和表1〜表9脚注a）；
•用等效采用国际标准的GB/T 5277代替ISO 273（见表2和表3）；
•用等同釆用国际标准的GB/T 9094代替ISO 6099（见4.3和第7章）；
•用等同釆用国际标准的GB/T 17446代替ISO 5598（见第3章）；
• 删除了 ISO 6020-3:2015 中引用的 ISO 6162-1（见 ISO 6020-3：2015 中表 1 的脚注 b）；
•增加引用了 GB/T 34635（见表1的脚注b）。
--增加了 280 mm、450 mm两种规格的缸径及相关数据（见表1~表9）。
——修改了图2中尺寸“FB”和图3中尺寸%FB”为“8X/FB”。
——修改了图2中WF、图7中XG的公差，与活塞行程相关（见表10）。
——删除了表6中“摆动角度Z”列，在表6中增加表段“摆动角度Z最小值为4°气
——修改了与行程相关的安装尺寸公差，且高于ISO 6020-3:2015中的规定，以适应我国的技术条件（见第6章）。
——按照新划分的行程范围，修改了由行程确定的安装尺寸的极限偏差，且大部分指标高于ISO 6020-3:2015 中的规定（见表 10）。
本部分还做了下列编辑性修改：
——删除了 ISO 6020-3:2015中第1章的注，并将注2的内容增加到标准的适用范围中；
——删除了 ISO 6020-3:2015中第5章缸径系列，其系列在表1〜表9中列出；
——删除了 ISO 6020-3:2015中第5章的脚注,其在表1〜表9中已说明;
——删除了表2〜表9中的MM列及其脚注a、修改其他脚注序号，MM列在表1中已列出，在图2~图9中未标示出MM。
本部分由中国机械工业联合会提出。
本部分由全国液压气动标准化技术委员会（SAC/TC 3）归口。
