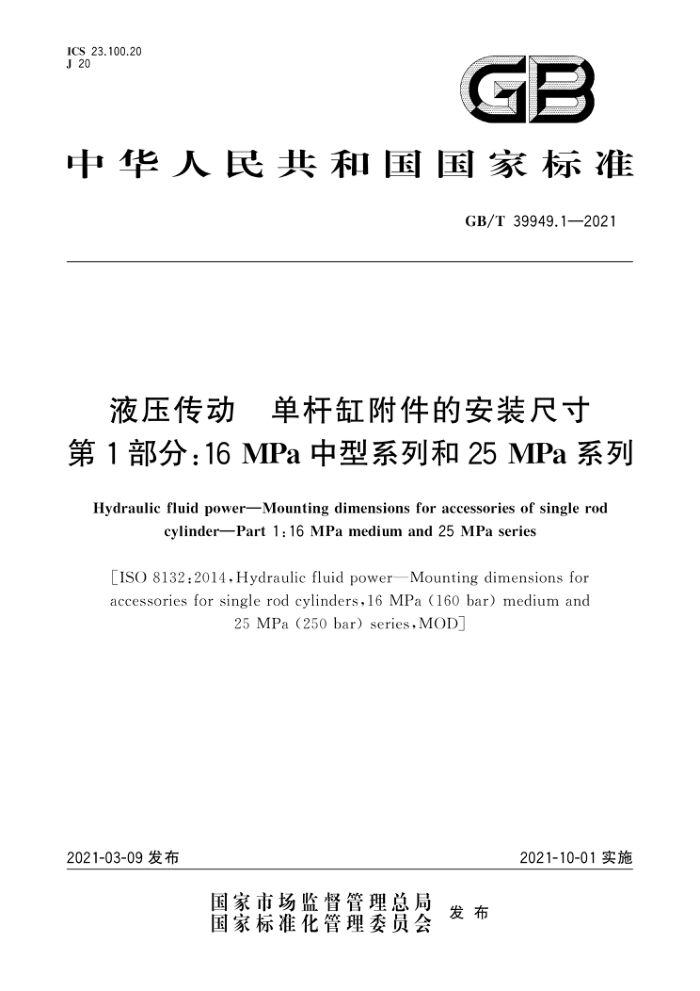

GB/T 39949.1-2021
液压传动单杆缸附件的安装尺寸第1部分;16MPa中型系列和25MPa系列
Hydraulic fluid power—Mounting dimensions for accessories of single rod cylinder—Part 1:16 MPa medium and 25 MPa series[ISO 8132:2014,Hydraulic fluid power—Mounting dimensions for accessories for single rod cylinders,16 MPa(160 bar)medium and 25 MPa(250 bar)series,MOD]
2021-10-01 实施
2021-03-09发布
前 言
GB/T39949《液压传动 单杆缸附件的安装尺寸》分为3个部分∶
——第1部分∶16 MPa中型系列和 25 MPa系列;
——第2部分∶16 MPa缸径 25 mm～220 mm 紧凑型系列;
——第3部分∶16 MPa 缸径 250mm～500 mm 紧凑型系列。
本部分为 GB/T39949的第1部分。
本部分按照GB/T1.1-2009 给出的规则起草。
本部分使用重新起草法修改采用ISO8132;2014《液压传动16 MPa（160 har）中型系列和25.MPa （250 bar）系列的单杆缸附件的安装尺寸》。
本部分与ISO8132;2014相比，存在结构上差异，增加了第6章附件型式。
本部分与ISO8132∶2014的技术性差异及其原因如下∶
——关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第 2 章"规范性引用文件中"，具体调整如下∶
●用非等效采用国际标准的GB/T1184代替 ISO2768-2见 5.3）;
● 用修改采用国际标准的 GB/T1800.2 代替ISO）286-2（见7.1.1）;
● 用非等效采用国际标准的GB/T 1804 代替ISO2768-1（见5.2）;
● 用等同采用国际标准的GB/T 9094 代替 1SO6099（见第6章）;
● 用等同采用国际标准的GB/T 17446 代替ISO5598（见第3 章）。
——附件型式 AB4中"双耳环支架，对称型"修改为"双耳环支架，通孔，对称型";附件型式AB3中"双耳环支架，斜型"修改为"双耳环支架，通孔.斜型"（见第6章、图3、表3、示例3、图 4、表4、示例4，ISO 8132∶2014的第1章、图3、表3、示例3、图4、表4、示例4）。
——附件型式 AP2、AB4、AB3中尺寸CL 的公差带由"hl6"修改为"max"，附件型式 AA4-R/S、AA6-R/S中尺寸ES、EL 的公差带由"H16"修改为"min"（见表1、表3、表4、表6、表7，ISO8132∶2014的表1、表3、表4、表6、表7）。
——删除了附件型式AA4-R/S中尺寸EK 的脚注（见ISO8132∶2014的表6、表7）。
——摆动角度中增加了用户的使用要求∶"（用户使用时，摆动角度不宜超过±4°）"（见 7.1.2）。
——增加了"活塞杆用单耳环，内螺纹（AP4）"的要求（见7.1.3）。
本部分由中国机械工业联合会提出。
本部分由全国液压气动标准化技术委员会（SAC/TC3）归口。
