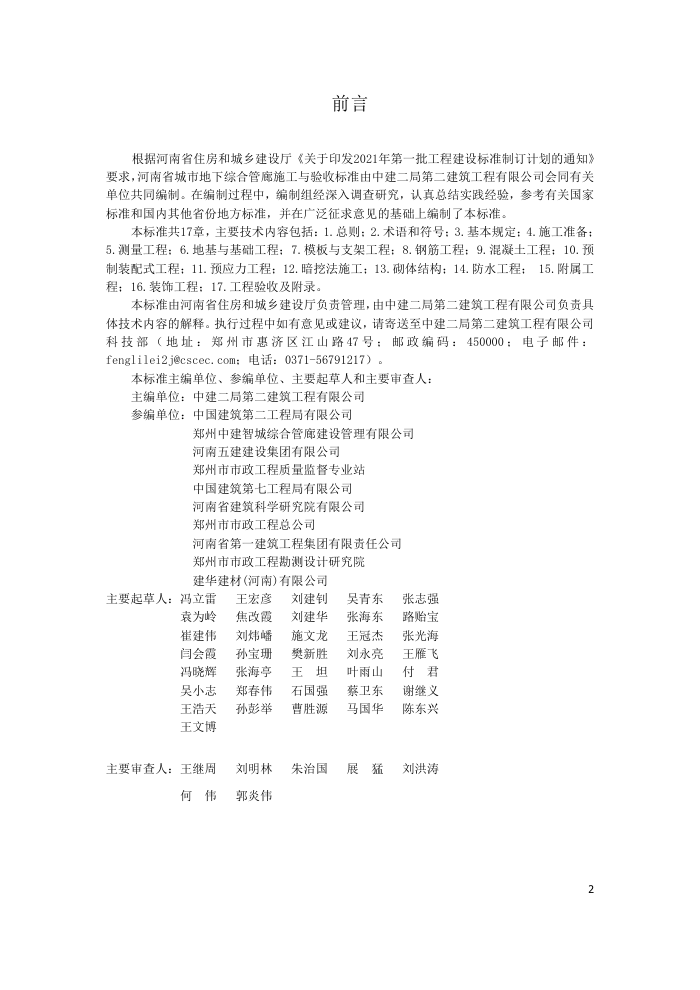

前言
根据河南省住房和城乡建设厅《关于印发2021年第一批工程建设标准制订计划的通知》
要求，河南省城市地下综合管廊施工与验收标准由中建二局第二建筑工程有限公司会同有关
单位共同编制。在编制过程中，编制组经深入调查研究，认真总结实践经验，参考有关国家
标准和国内其他省份地方标准，并在广泛征求意见的基础上编制了本标准。
本标准共17章，主要技术内容包括：1.总则；2.术语和符号；3.基本规定；4.施工准备；
5.测量工程；6.地基与基础工程；7.模板与支架工程；8.钢筋工程；9.混凝土工程；10.预
制装配式工程；11.预应力工程；12.暗挖法施工；13.砌体结构；14.防水工程； 15.附属工
程；16.装饰工程；17.工程验收及附录。
本标准由河南省住房和城乡建设厅负责管理，由中建二局第二建筑工程有限公司负责具
体技术内容的解释。执行过程中如有意见或建议，请寄送至中建二局第二建筑工程有限公司
科 技 部 （ 地 址 ： 郑 州 市 惠 济 区 江 山 路 47 号 ； 邮 政 编 码 ： 450000 ； 电 子 邮 件 ：
fenglilei2j@cscec.com；电话：0371-56791217）。
本标准主编单位、参编单位、主要起草人和主要审查人：
主编单位：中建二局第二建筑工程有限公司
参编单位：中国建筑第二工程局有限公司
郑州中建智城综合管廊建设管理有限公司
河南五建建设集团有限公司
郑州市市政工程质量监督专业站
中国建筑第七工程局有限公司
河南省建筑科学研究院有限公司
郑州市市政工程总公司
河南省第一建筑工程集团有限责任公司
郑州市市政工程勘测设计研究院
建华建材(河南)有限公司
主要起草人：冯立雷
王宏彦
刘建钊
吴青东
张志强
袁为岭
焦改霞
刘建华
张海东
路贻宝
崔建伟
刘炜嶓
施文龙
王冠杰
张光海
闫会霞
孙宝珊
樊新胜
刘永亮
王雁飞
冯晓辉
张海亭
王
坦
叶雨山
付
君
吴小志
郑春伟
石国强
蔡卫东
谢继义
王浩天
孙彭举
曹胜源
马国华
陈东兴
王文博
主要审查人：王继周
刘明林
朱治国
展
猛
刘洪涛
何
伟
郭炎伟
3
1
目
次
1 总则............................................................................................................................ 1
2 术语和符号................................................................................................................ 2
3 基本规定.................................................................................................................... 3
3.1 施工基本规定......................................................................................................................... 3
3.2 质量验收基本规定................................................................................................................. 3
4 施工准备.................................................................................................................... 6
5 测量工程.................................................................................................................... 7
5.1 一般规定................................................................................................................................. 7
5.2 控制测量及技术要求.............................................................................................................7
5.3 测量放样............................................................................................................................... 10
5.4 变形测量............................................................................................................................... 10
6 地基与基础工程...................................................................................................... 11
6.1 一般规定............................................................................................................................... 11
6.2 土方开挖............................................................................................................................... 11
6.3 土方回填............................................................................................................................... 12
6.4 天然地基............................................................................................................................... 13
6.5 灰土地基............................................................................................................................... 14
6.6 砂和砂石地基....................................................................................................................... 15
6.7 粉煤灰地基........................................................................................................................... 16
6.8 强夯地基............................................................................................................................... 16
6.9 注浆地基............................................................................................................................... 17
6.10 预压地基............................................................................................................................. 18
6.11 高压喷射注浆地基.............................................................................................................19
6.12 水泥土搅拌桩地基.............................................................................................................20
6.13 土和灰土挤密桩复合地基.................................................................................................21
6.14 水泥粉煤灰碎石桩复合地基.............................................................................................22
6.15 砂桩地基............................................................................................................................. 23
2
6.16 管桩复合地基..................................................................................................................... 24
6.17 混凝土灌注桩..................................................................................................................... 25
6.18 基础..................................................................................................................................... 27
7 模板与支架工程...................................................................................................... 29
7.1 一般规定............................................................................................................................... 29
7.2 模板与支架设计................................................................................................................... 29
7.3 模板、支架的制作与安装...................................................................................................30
7.4 模板、支架的拆除...............................................................................................................30
7.5 质量验收标准....................................................................................................................... 31
8 钢筋工程.................................................................................................................. 35
8.1 一般规定............................................................................................................................... 35
8.2 钢筋加工............................................................................................................................... 35
8.3 钢筋连接............................................................................................................................... 35
8.4 钢筋骨架和钢筋网的组成与安装.......................................................................................38
8.5 质量验收标准.......................................................................................................................40
9 混凝土工程.............................................................................................................. 43
9.1 一般规定............................................................................................................................... 43
9.2 原材料................................................................................................................................. 433
9.3 配合比设计........................................................................................................................... 44
9.4 混凝土拌制、运输...............................................................................................................44
9.5 混凝土施工........................................................................................................................... 45
9.6 混凝土养护........................................................................................................................... 46
9.7 质量验收标准....................................................................................................................... 46
10 预制装配式工程.................................................................................................... 51
10.1 一般规定............................................................................................................................. 51
10.2 原材料................................................................................................................................. 51
10.3 预制（拼）构件制作、存放与运输.................................................................................52
10.4 预制（拼）构件安装施工.................................................................................................57
10.5 质量验收标准..................................................................................................................... 59
3
11 预应力工程........................................................................................................... 63
11.1 一般规定.............................................................................................................................63
11.2 原材料.................................................................................................................................63
11.3 施加预应力.........................................................................................................................63
11.4 孔道压浆与封锚.................................................................................................................63
11.5 质量验收标准.....................................................................................................................64
12 暗挖法施工............................................................................................................ 66
12.1 一般规定............................................................................................................................. 66
12.2 洞口与工作井..................................................................................................................... 67
12.3 洞身开挖............................................................................................................................. 67
12.4 初期支护............................................................................................................................. 69
12.5 二次衬砌............................................................................................................................. 70
12.6 质量验收标准..................................................................................................................... 71
13 砌体工程................................................................................................................ 80
13.1 一般规定............................................................................................................................. 80
13.2 材料..................................................................................................................................... 80
13.3 砂浆..................................................................................................................................... 80
13.4 砌体勾缝及养护................................................................................................................. 82
13.5 冬期施工............................................................................................................................. 82
13.6 质量验收标准..................................................................................................................... 83
14 防水工程................................................................................................................ 86
14.1 一般规定............................................................................................................................. 86
14.2 防水混凝土......................................................................................................................... 86
14.3 水泥砂浆防水层................................................................................................................. 87
14.4 卷材防水层......................................................................................................................... 88
14.5 涂料防水层......................................................................................................................... 89
14.6 塑料防水板防水层.............................................................................................................89
14.7 细部构造............................................................................................................................. 90
14.8 质量验收标准..................................................................................................................... 92
4
15 附属工程.............................................................................................................. 105
15.1 一般规定........................................................................................................................... 105
15.2 消防系统........................................................................................................................... 105
15.3 通风系统........................................................................................................................... 106
15.4 供配电系统....................................................................................................................... 106
15.5 照明系统........................................................................................................................... 106
15.6 监控与报警系统...............................................................................................................106
15.7 排水系统........................................................................................................................... 107
15.8 标识系统........................................................................................................................... 107
15.9 附属构筑物工程...............................................................................................................107
15.10 质量验收标准.................................................................................................................107
16 装饰工程.............................................................................................................. 108
16.1 一般规定........................................................................................................................... 108
16.2 抹灰装饰........................................................................................................................... 108
16.3 涂料装饰........................................................................................................................... 109
16.4 饰面板装饰....................................................................................................................... 110
16.5 地面工程............................................................................................................................111
16.6 质量验收标准................................................................................................................... 111
17 工程验收及附录.................................................................................................. 119
附录 A 检验批记录用表........................................................................................... 124
附录 B 竣工验收用表............................................................................................... 126
本标准用词说明....................................................................................................... 131
条文说明................................................................................................................... 132
1
1 总则
1.0.1
为加强城市地下综合管廊工程施工技术管理 ,规范施工技术标准 , 统一施工质量
检验、验收标准 , 确保施工质量 , 制定本标准。
1.0.2
本标准适用于河南省行政区域内混凝土综合管廊的新建、改建、扩建和维修维护工
程的施工与质量验收。
1.0.3
城市地下综合管廊工程的施工及验收,除应执行本标准外,尚应符合国家现行有关
标准的规定。
2
2 术语和符号
2.0.1 综合管廊 Utility tunnel
建于城市地下用于给排水工程、公用事业工程、电缆电线工程等容纳两类及以上城市工
程管线的隧道构筑物及附属设施。
2.0.2 投料口 Manhole
用于将各种管线和设备吊入综合管廊内而在综合管廊上开设的洞口。
2.0.3 人员出入口 Staff entrance
用于管廊建设或使用过程中，为人员出入而在管廊上开设的洞口。
2.0.4 通风口 Air vent
为满足综合管廊内部空气质量及消防救援等要求而开设的洞口。
2.0.5 集水坑 Sump pit
用来收集综合管廊内部渗漏水或供水管道排空水、消防积水等的构筑物。
2.0.6 支架 Bracket
用以支承电缆、管道、桥架等管线设备的刚性材料。
2.0.7 电（光）缆桥架 Cable tray
由托盘或梯架的直线段、弯通、组件以及托臂、吊架等构成具有密集支承电（光）缆的
刚性结构系统。
2.0.8 管道支墩 Pipe buttress
用于污水、热力、燃气、给水等管道支撑构件的结构物。
2.0.9 综合管廊附属工程 Subsidiary facility of the utility tunnel
用于综合管廊正常运行的消防、排水、通风、照明、电气、通讯、安全监测以及标识等
系统。
2.0.10 施工段 Construction section
施工段是组织流水作业时，把管廊划分为劳动量相等或相近的若干段。
3
3 基本规定
3. 1
施工基本规定
3.1.1
施工单位应具备相应的市政工程施工资质。
3.1.2
施工单位应建立健全安全保证体系和施工安全生产责任制 ,确保施工
安全。
3.1.3
施工质量控制应符合国家现行有关施工标准的规定 ,并建立质量管理
体系、检验制度和综合施工质量水平评定考核制度 ,满足质量控制要求。
3.1.4
施工前 ,施工单位应组织有关施工技术管理人员深入现场调查,了解掌
握现场情况 ,做好充分的施工准备工作。
3.1.5
施工单位应按经过审批的设计文件进行施工。发生设计变更及工程洽商
应按国家现行有关规定程序办理相应手续,并形成文件。
3.1.6
施工组织设计应按其审批程序报批 ,经批准后方可实施; 施工中需修
改或补充时,应履行原审批程序。
3.1.7
工程施工应加强各项管理工作,符合合理部署、周密计划、
精心组织、文明施工、安全生产、节约资源、环境保护的原则。
3.1.8
施工中必须建立技术与安全交底制度,并形成文件。
3.1.9
危险性较大的分部分项工程按照相关规定执行。
3.1.10
施工中应加强施工测量与试验工作,按规定作业,经常复核,确保准确,
内业资料准确、同步、完整。
3.2
质量验收基本规定
3.2.1
未实行监理的工程项目，建设单位应成立专门机构或委托具备相应质量
管理能力的单位独立履行监理职责。
3.2.2
工程施工质量控制应符合下列规定 :
1
工程采用的主要材料、半成品、成品、构配件、设备等应进行进场检验。
涉及安全、节能、环境保护和主要使用功能的重要材料、产品,应按各专业工程
施工规范、验收规范和设计文件等规定进行复验,并应经监理工程师检查认可;
2
各施工工序应按施工技术标准进行质量控制,每道工序完成后,经施工
单位自检符合规定后,才能进行下道工序施工。各专业工种之间的相关工序应进
4
行交接检验,并应记录;
3
对于监理单位提出检查要求的重要工序,应经监理工程师检查认可,才
能进行下道工序施工。
3.2.3
单位工程完成且经监理工程师预验收合格后,应由建设单位按相关
规定组织工程验收。各项单位工程验收合格后,建设单位应按相关规定及时组织
竣工验收。
3.2.4
综合管廊施工质量验收应在施工单位自检合格的基础上,按检验批、
分项工程、分部(子分部)工程、单位(子单位)工程的顺序进行,并符合下列规定:
1
工程施工质量应符合本标准和相关验收规范的规定;
2
工程施工应符合勘察、设计文件的要求;
3
参加工程施工质量验收的各方人员应具备相应的资格;
4
工程质量验收应在施工单位自检、评定合格的基础上进行;
5
隐蔽工程在隐蔽前应通知监理单位进行验收,并形成验收文件;
6
涉及结构安全和使用功能的试件、试块和检测项目,应按规定进行取样
检测;
7
分项工程( 检验批)的质量应按主控项目和一般项目进行验收;
8
涉及结构安全和使用功能的分部工程应进行试验或检测;
9
承担试验检测的单位应具备相应的资质;
10
工程的观感质量、结构尺寸应由验收人员现场检查,并应共同确认。
3.2.5
单位（子单位）工程、分部（子分部）工程、分项工程、检验批的划分参见本规程
17.0.3 条确定。
3.2.6
当检验批施工质量不符合验收标准时，应按下列规定进行处理：
1
经返工或返修的检验批，应重新进行验收；
2
经有资质的检测机构检测能够达到设计要求的检验批，应予以验收；
3
经有资质的检测机构检测达不到设计要求，但经原设计单位核算认可能够满足安
全和使用功能的检验批，应予以验收。
3.2.7
检验批明显不合格样本的个体不纳入检验批 ,但应进行处 理 ,使其满足有关专业
验收规范的规定 ,对处理的情况应予以记录并重新验收。
3.2.8
分项工程质量验收合格应符合下列规定:
5
1
所含检验批的质量应验收合格；
2
所含检验批的质量验收记录应完整、真实。
3.2.9
分部( 子分部)工程质量验收合格应符合下列规定:
1
所含分项工程的质量应验收合格；
2
质量控制资料应完整、真实；
3
有关安全、节能、环境保护和主要使用功能的抽样检验 结果应符合要求；
4
观感质量应符合要求。
3.2.10
单位(子单位)工程质量验收合格应符合下列规定:
1
所含分部工程的质量应全部验收合格；
2
质量控制资料应完整、真实；
3
所含分部工程中有关安全、节能、环境保护和主要使用功能的检验资料应完整；
4
主要使用功能的抽查结果应符合国家现行强制性工程建 设规范的规定；
5
观感质量应符合要求。
3.2.11
工程竣工后,建设单位应将有关文件和技术资料归档。
6
4 施工准备
4.0.1 开工前，建设单位应召集施工、监理、设计、勘察单位有关人员，由设计人员进行设
计交底，并形成文件。
4.0.2 施工前应熟悉和审查施工图纸，并掌握设计意图与要求。
4.0.3 施工前应根据工程需要进行下列调查：
1 现场地形、地貌、地下管线、建（构）筑物、文物古迹、其他设施和障碍物情况；
2 工程用地、交通运输、施工便道及其他环境条件；
3 施工给水、排水、动力及其他条件；
4 工程材料、施工机械、主要设备和特种物资情况；
5 地表水水文资料，在寒冷地区施工时尚应掌握地表水的冻结资料和土层冰冻资料；
6 需要进入管廊的相关管线资料；
7 与施工有关的其他情况和资料。
4.0.4 开工前，建设单位应向施工单位提供施工现场及其毗邻区域内各种管线等建（构）筑
物的现况详实资料和气象、水文、地质资料，并应向施工单位的有关技术管理人员和监理工
程师进行详细的交底；应研究确定施工区域内管线等建（构）筑物的拆移或保护、加固方案，
并应形成文件后实施。
4.0.5 开工前，建设单位应组织设计、勘测单位向施工单位移交现场测量控制桩、水准点、
地质资料、水文资料，并形成文件。施工单位应结合实际情况，制定施工测量方案，建立测
量控制网。
4.0.6 开工前，施工单位应组织有关施工技术人员学习工程招投标文件、施工合同、设计文
件和相关技术规范，掌握工程情况。
4.0.7 开工前，施工单位应根椐合同、设计文件和现场环境条件编制施工组织设计及必要的
专项施工方案，并按规定进行审批、论证和交底。涉及暗挖的除执行本标准暗挖施工规定外，
尚应执行国家相关暗挖法施工的规范标准。
4.0.8 施工单位应依据国家现行标准的有关规定，做好原材料的检验、配合比试验与有关量
具、器具的检定工作。
4.0.9 开工前，应将工程划分为单位（子单位）、分部（子分部）、分项工程和检验批，应编
制检验批划分计划，作为施工控制的基础。
7
5 测量工程
5.1 一般规定
5.1.1 施工测量开始前应完成下列工作：
1 学习设计文件和相应的技术规范，掌握设计要求。
2 测量桩位交接工作由建设单位组织，设计或勘测单位向施工单位测量工程师交桩。
3 收集有关测量资料，熟悉设计图纸，明确施工要求，制定施工测量方案。
4 对测量仪器、设备、工具等进行符合性检查，确认符合要求。严禁使用未经计量检定
或超过检定有效期的仪器、设备、工具。
5.1.2 开工前应对基准点、基准线和高程进行内业、外业复核。复核过程中发现不符或与相
邻工程矛盾时，应向建设单位提出，进行查询，并取得准确结果。
5.1.3 施工单位应在合同规定的时间期限内，向建设单位提供施工测量复测报告，经监理工
程师批准后方可根据工程测量方案建立施工测量控制网，进行工程测量。
5.1.4 供施工测量用的控制桩，应注意保护，在规范要求的时间段内进行校核复测，保持准
确。雨后或受到碰撞、遭遇损害，应及时校测。
5.1.5 开工前应结合设计文件、施工组织设计，提前做好工程施工过程中各个阶段工程测量
的各项内业计算准备工作，并依内业准备进行施工测量。
5.1.6 应建立测量复核制度。从事工程测量的作业人员，应经专业培训、考核合格，持证上
岗。
5.1.7 测量记录应按规定填写并按编号顺序保存。测量记录应真实完整，采用电子方式记录
的数据，存储应完整可靠。
5.2 控制测量及技术要求
5.2.1 平面控制点的点位，宜选在土质坚实、便于观测、易于保存的地方，高程控制点的点
位，应选在施工干扰区的外围。
5.2.2 平面控制网应分级控制，平面控制网的建立可采用导线测量、三角测量或 GPS 测量。
当采用平面控制网三角测量，三角网的基线不得少于 2 条，基点不少于 4 个。根据条件，可
设于管廊轴线或跨河流施工的一岸或两岸。基线一端应与管廊轴线连接，并宜垂直。在两岸
设基线时，其长度不宜小于管廊每板（段）轴线长度的 0.7 倍，三角网所有角度宜布设在
30°～120°，当条件不能满足时，可放宽，但不得小于 25°。测量等级应符合表 5.2.2 的
8
规定。
表 5.2.2 管廊平面控制测量等级
管廊总长(m)
控制测量等级
L≥3000
二等
2000≤L<3000
三等
1000≤L<2000
四等
500≤L<1000
一级
L<500
二级
5.2.3 场区平面控制网即二级平面控制网布设导线及导线网、三角形网或 GPS 网等形式。
当采用导线及导线网作为场区控制网时，导线边长应大致相等，相邻边的长度之比不宜超过
1：3，其主要技术要求应符合表 5.2.3 的规定。
表 5.2.3 场区导线测量的主要技术要求
等
级
导线长
度(km)
平均边长
（km）
测角中误
差（〞）
测距相对
中误差
测回数
方位角闭
和差（〞）
导线全长相
对闭和差
DJ2
DJ6
一
级
2.0
100~300
5
1/30000
3
-
10
n
≤1/15000
二
级
1.0
10~200
8
1/14000
2
4
16
n
≤1/10000
注：n 为测站数。
5.2.4 当采用三角形网作为场区控制网时，其主要技术要求应符合表 5.2.4 的规定。
表 5.2.4 场区三角形网测量的主要技术要求
等级
边长(m)
测角中误
差（〞）
测边相对中
误差
测回数
三角形最大闭
和差（〞）
最弱边边长
相对中误差
DJ2
DJ6
一级
300~500
5
≤1/40000
3
-
15
≤1/20000
二级
100~300
8
≤1/20000
2
4
24
≤1/10000
5.2.5 当采用 GPS 网作为场区控制网时，其主要技术要求应符合表 5.2.5 的规定。
表 5.2.5 场区 GPS 网测量的主要技术要求
等级
边长(m)
